Transistor/Kleinsignalparameter - Musterlös. vs eigene Lös.

FIPI' · Anmeldungsdatum: 30.10.2012 Beiträge: 83

Hi,

ich habe das Problem, dass ich beim besten Willen nicht auf das Ergebnis der Lösung, die an der Tafel stand komme.
Und zwar geht es hierbei um die Berechnung der Kleinsignalparameter (Werte sollen aus dem Schaltungsbeispiel und den Kennlinien entnommen werden).
Laut Tafellösung kommt dort für

(auf das Ergebnis komme ich),

und

heraus.

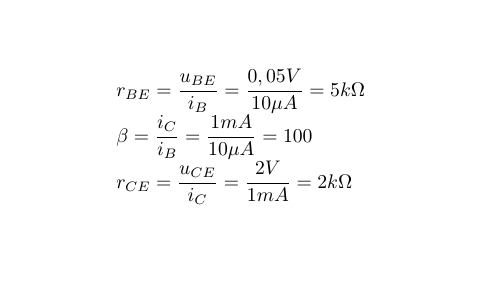

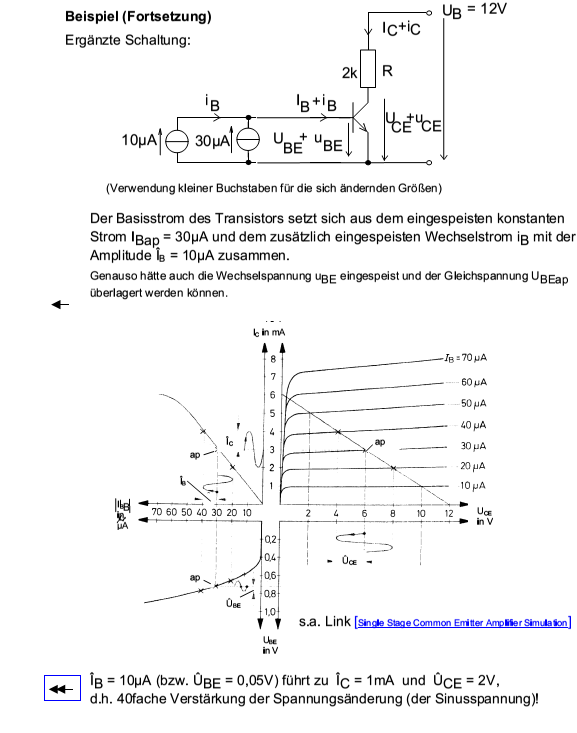

Meine Rechnung als auch die Werte/Größen + Kennlinien, die bei der Berechnung eine Rolle spielen, habe ich angehängt:

isi1 · Anmeldungsdatum: 03.09.2006 Beiträge: 2902 Wohnort: München

Beim ß =100 oder 104 kann man aus der Zeichnung (mit der Lupe) die Werte geringfügig variieren, so dass der geringe Unterschied erklärbar ist - es hängt auch davon ab, ob Du von 20-40µA gehst oder vielleicht nur von 25-35µA.

Bei dem Kollektorwiderstand hast Du falsch abgelesen, denn Du hast anscheinend die Gerade des Kollektorwiderstands genommen, solltest aber die Kurve aus der Kennlinienschar nehmen, die zum gewählten Arbeitspunkt passt:
wenn ich die Steigung bei ap mit dem Lineal verlängere, schneide ich die Y-Achse bei 2,85 mA, das sind
Rce = 6V/(0,15 mA) = 40 kOhm ... na ja, genau ablesen geht halt nicht.

Oder, vielleicht hast Du nicht den Kleinsignalparameter (aus der Steigung im AP) sondern den Großsignalparameter gemessen (worauf Deine Formeln hindeuten). Denn Du schreibst z.B.
r_ce = u_ce / i_c,
solltest aber rechnen
r_ce = Δu_ce / Δi_c.

FIPI' · Anmeldungsdatum: 30.10.2012 Beiträge: 83

Hallo isi,

vielen Dank für Deine Anmerkungen! Du hattest Recht: Ich habe die Widerstandsgerade als Referenzkennlinie genommen und auch vergessen, die Tangenten an die entsprechenden Kennlinien zu legen. Ferner habe ich auch nicht

bzw.

zur Berechnung genommen, sondern die Amplituden der Wechselstromgrößen.
Also doch nochmal einiges falsch, aber das hat sich ja unter anderem dank Dir aufgeklärt! smile

Danke!

LG
