Potentiometer - Spannung bei Rechtsdrehung vergrößern

mocx · Gast

Hallo Leute :)

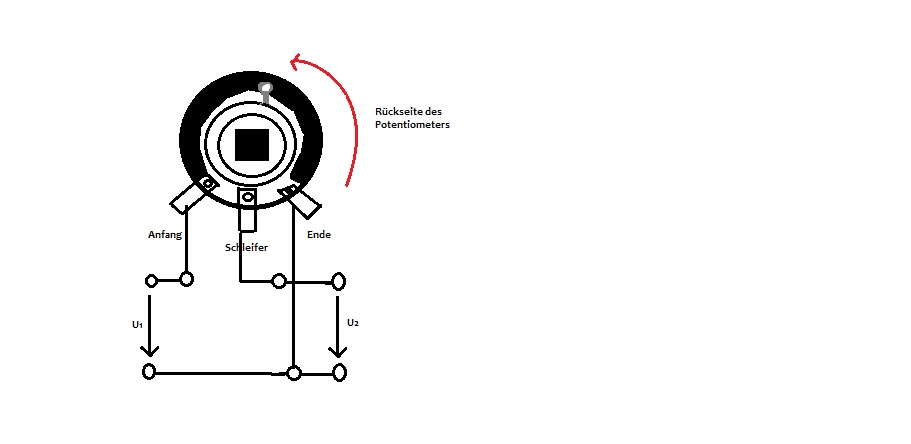

In dieser Aufgabe soll festgestellt werden, welche Spannung sich warum vergrößert, wenn das Potentiometer sich nach rechts dreht. Das gezeichnete Bild, zeigt die Rückseite. Woher erkenne ich genau, warum sich die Spannung vergrößert? Die Potentiometerschaltung verstehe ich, aber ich kann der Zeichnung nicht folgen.

Drehe ich das Potentiometer nun nach rechts ... wie vergrößert sich dann die Spannung U2 im Bild? Lässt sich das durch die untere Zeichnung zeigen?

Ich weiß, dass wenn der Schleifer den gesamten Widerstand erfasst, die Spannung U2 = U1 ist. Doch wird es mir hier immer noch nicht klar denn: Die Drehung bewegt sich doch zum Kontakt Links (Anfang).

Steffen Bühler · Moderator Anmeldungsdatum: 13.01.2012 Beiträge: 7255

U1 liegt ja zwischen "Anfang" und "Ende". Diese Spannung fällt also an der gesamten Schleifbahn (die dick eingezeichnete schwarze Fläche) ab. Es fließt also ständig ein Strom durch die Schleifbahn.

Nun denk Dir die Schleifbahn als Reihenschaltung von meinetwegen 10 Widerständen. An jedem Widerstand fällt dann ein Zehntel von U1 ab.

Wenn der Schleifer auf "Ende" steht, ist U2 Null, das siehst Du ja. Drehst Du ihn nun weiter, gelangt er zum ersten (gedachten) Widerstand und U2 ist ein Zehntel von U1. Dreh ihn weiter zum nächsten Widerstand, dann hast Du zwei Zehntel, dann drei, dann vier.

Und nun ersetz die zehn Widerstände durch sehr, sehr viele. Wird's dann klarer?

Viele Grüße
Steffen

mocx · Gast

Danke Steffen! Deine Erklärung hat mir sehr weitergeholfen ... ich glaube die Potentiometerzeichnung hab ich nun verstanden ...

ich frage mich dann ob das Schaltbild was hier im Buch drin steht, falsch ist:

U2 ist doch gleich U1 wenn der Schleifer den gesamten Widerstand erfasst, also müsste doch oben dann der Anfang sein und nicht das Ende, wenn der Potentiometer sich zum Anfangskontakt bewegt.

Lieg ich da falsch ;/ ?

Steffen Bühler · Moderator Anmeldungsdatum: 13.01.2012 Beiträge: 7255

In Deinem ersten Bild ist ja deutlich zu sehen, dass das "Ende" sowohl ein Anschluss von U1 als auch von U2 ist. Somit ist in der Tat im zweiten Bild die mittlere Skizze korrekt, also Deine Vorstellung.

Falls die linke Skizze und das erste Bild im Buch tatsächlich so abgebildet ist, ist das ein Fehler.

Viele Grüße
Steffen

mocx · Gast

Die ist so abgebildet!

Du hast mir unglaublich weitergeholfen.
Vielen vielen Dank :)
