Umwandeln eines Strom- in eine Spannungsquelle

xenophil · Anmeldungsdatum: 23.01.2013 Beiträge: 4

Hallo,

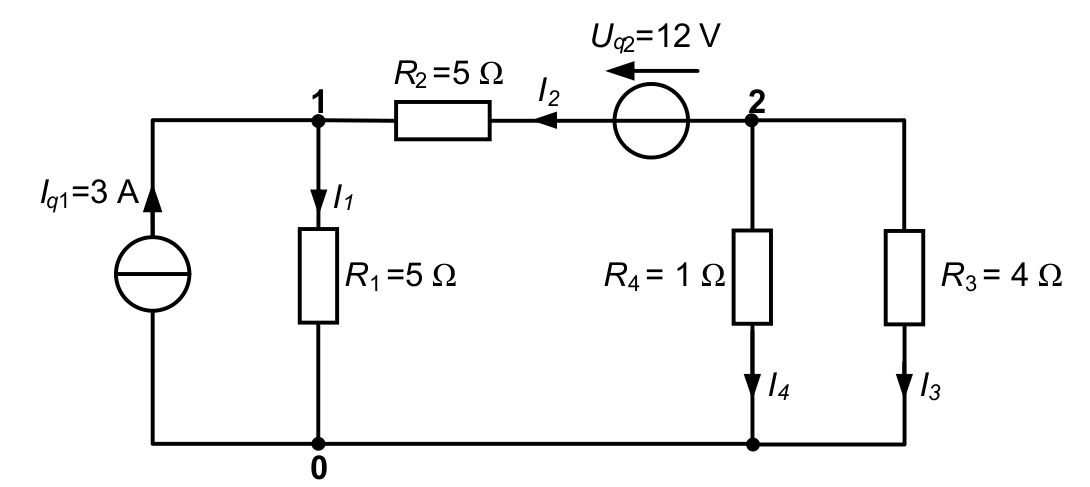

ich möchte zum Üben mal die Stromquelle des Netzwerkes im Anhang in eine Spannungsquelle umwandeln. Dazu wollte ich fragen, ob mein Lösungsansatz bisher korrekt ist (später möchte ich das Netzwerk komplett lösen).

Also: Ich habe

als Innenwiderstand der Quelle angenommen. Da Innenwiderstand beider Quellen gleich groß sind, kann ich nun diesen Widerstand einfach in Reihe zur Stromquelle setzen und diese durch eine Spannungsquelle ersetzen. Nun sollte sich ja die Quellenspannung berechnen zu

Ist das soweit korrekt? Anschließend kann ich doch eigentlich zur Untersuchung des Netzwerkes die beiden nun in Reihe liegenden Widerstände

und

zu einem Ersatzwiderstand

zusammenfassen, nicht wahr? Danach habe ich noch ein Netzwerk mit 2 Maschen, das ich dann durch Aufstellen eines linearen Gleichungssystemes lösen kann. Mich interessiert am Ende insbesondere der Strom

.

Vielen Dank und Grüße,
xenophil

isi1 · Anmeldungsdatum: 03.09.2006 Beiträge: 2903 Wohnort: München

Soweit richtig, fremder Freund.

Du solltest noch angeben, in welcher Richtung die 15V wirken.

Und - wie gehts weiter?
