Sinusquellen addieren

jenny93 · Anmeldungsdatum: 25.02.2013 Beiträge: 70

Meine Frage:
Guten Tag smile

Ich versuche gerade zwei Sinusquellen zu adddieren, um an alle Leistungswerte zu kommen. Irgendwas mache ich glaube ich falsch :/

Die Aufgabe:

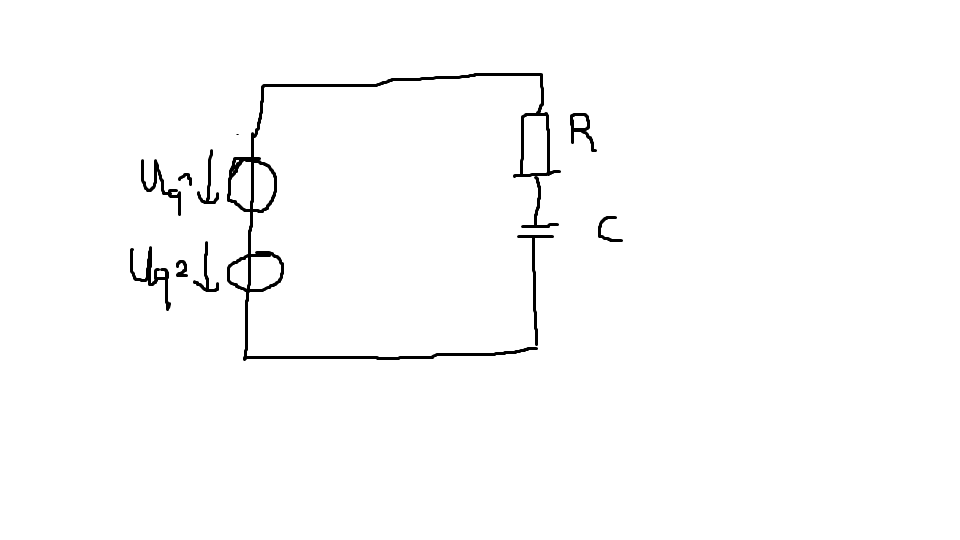

Ein Verbraucher (Widerstand 100 Ohm und Kondensator mit C= 32 myF)
wird von zwei idealen Sinusspannungsquellen (Uq1=300V phi1=20° und Uq2=720V phi2=100°) gleicher Frequenz f= 1000 Hz gespeist. Berechnen Sie sämtliche Leistungsgrößen

Meine Ideen:
Ich habe folgendes gerechnet:

A

Der Winkel ist lt. Lösungswerten falsch, aber ich kann mir nicht erklären warum unglücklich

Hat jmd einen Tipp? Danke

Steffen Bühler · Moderator Anmeldungsdatum: 13.01.2012 Beiträge: 7275

jenny93 · Anmeldungsdatum: 25.02.2013 Beiträge: 70

hey

habs korrigiert... nunja es gibt beim Kondensator ja nur einen imaginären Widerstand. Wenn man nur einen Realteil hat ist phi = 0 und nur imaginär wären es dann -90° ... grübelnd

Steffen Bühler · Moderator Anmeldungsdatum: 13.01.2012 Beiträge: 7275

Aber Du hast doch eine Reihenschaltung aus reellem Widerstand mit 100 Ohm und dem Blindwiderstand des Kondensators mit knapp -5j Ohm. Und das ist Real- und Imaginärteil des Gesamtwiderstands. Den Betrag hast Du ja auch richtig hingeschrieben, aber der Winkel ist nicht -90° (das ist ja der Winkel vom Blindwiderstand, wie Du richtig schriebst). Sondern der Winkel ergibt sich wie immer aus atan(Im/Re).

jenny93 · Anmeldungsdatum: 25.02.2013 Beiträge: 70

jetzt habs ichs, danke.

manchmal wirklich omg Hammer

...

ich hoffe das wird in der klausur in einer woche anders unglücklich
