Sprungantwort

pingu · Anmeldungsdatum: 30.06.2007 Beiträge: 94

Hallo,

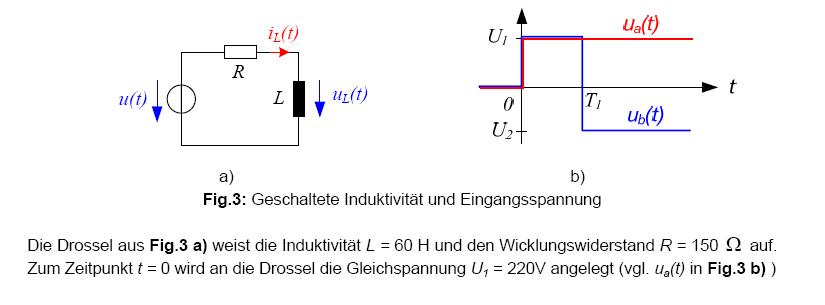

ich hätte da eine Frage zu einer Aufgabe. Und zwar soll man die Korresponiderende von Ub(s) der Eingangsspannung im Laplace-Bereich berechnen als Funktion der Grössen

.

Ich hätte jetzt folgendes geschrieben:

Und Im Laplace-Bereich dann:

Aber es sollte das geben:

Und ich frag mich, wieso da die Differenz von

und

gebildet werden muss.

schnudl · Moderator Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien

Die Eingangsgrösse kann man sich zusammengesetzt denken aus einem Spung der größe U1 bei t=0 und einem entgegengesetzten (negativen) Sprung der Grösse U1-U2 bei t=T. Wird es dir daraus klarer?

pingu · Anmeldungsdatum: 30.06.2007 Beiträge: 94

Hab ich das so richtig verstanden:

U2 ist negativ. Nehmen wir mal eine Zahl, z.b. -4V. U1 ist positiv und beispielsweise 8V. Wenn ich nun die Differenz von 8V bis -4V haben möchte, muss ich -4-8 rechnen und erhalte so -12V, d.h. die Spannung springt um -12V.

Lg

schnudl · Moderator Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien

ja, so ist es.
du kannst es dir leicht anhand einer massstäblichen zeichnung verdeutlichen.

pingu · Anmeldungsdatum: 30.06.2007 Beiträge: 94

Gut, dann ist alles klar smile

Danke
