Spannungsverlauf

annafragt · Anmeldungsdatum: 28.01.2021 Beiträge: 309

Meine Frage:

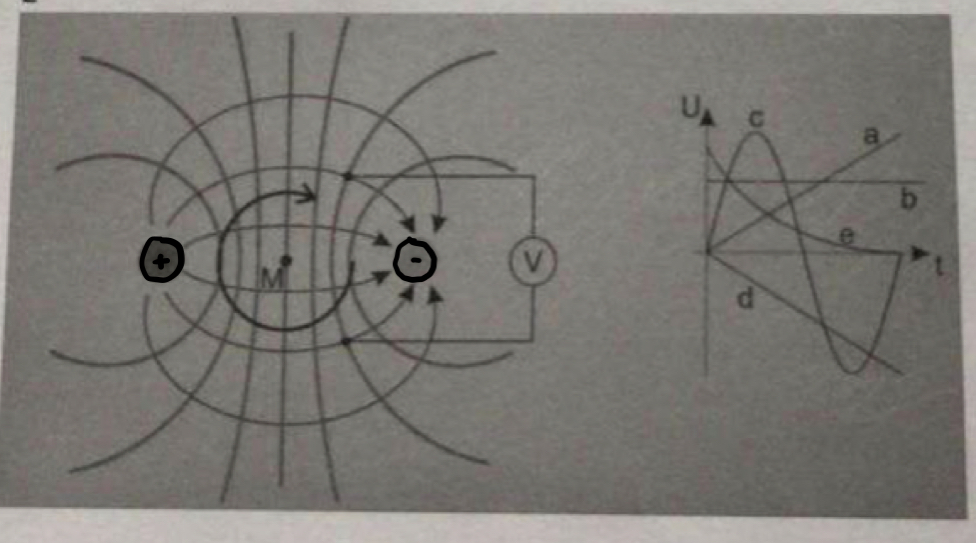

Hallo, bei folgender Aufgabe komme ich leider nicht auf die Antwort. Ich entschuldige mich für die schlechte Bildqualität:

Ein aus zwei Punktladungen bestehender Dipol wird um seinen Mittelpunkt mit konstanter Winkelgeschwindigkeit um eine Umdrehung gedreht. Welcher Spannungsverlauf wird am Spannungsmessgerät, das sich nicht miterlebt und somit raumfest ist, angezeigt?

Auf dem Bild wird ja senkrecht zum Dipolmoment gemessen, das heißt die Spannung startet bei null. Somit fallen e und b ja schonmal raus.

Für mich sieht c logisch aus, weil wenn man mit konstanter Winkelgeschwindigkeit dreht dann ist das Spannungsmessgerät nach einer Zeit mal parallel zum Dipolmoment, sodass man eine maximale positive Spannung hat, dann wieder senkrecht und dann auch mal so, dass man eine maximale negative Spannung hat. Ist das richtig? Ich würde mich über eine Antwort sehr freuen und wünsche einen schönen Abend!

Meine Ideen:
Liebe Grüße Anna

schnudl · Moderator Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien

Ich verstehe das nicht so ganz: Wieso sollte das Voltmeter etwas anzeigen?

grübelnd

Wenn man die Messspitzen eines Voltmeters in ein elektrisches Feld hält (sagen wir mal der Einfachheit halber ein statisch/homogenes) wird deswegen ja nicht die Potenzialdifferenz zwischen den Spitzen angezeigt...(abgesehen davon: wie definiert sich "Spitze" dann überhaupt?)ich halte die Aufgabe für ganz groben Unfug (bin ich aber bei dem Lehrer den du da scheinbar hast schon gewohnt).

Es kann sein, dass kurze Ausgleichsvorgänge stattfinden, aber angezeigt im Sinne eines statischen Messwerts wird da nichts.

DrStupid · Anmeldungsdatum: 07.10.2009 Beiträge: 5043

GvC · Anmeldungsdatum: 07.05.2009 Beiträge: 14861

Wenn die Aufgabe im Sinne von DrStupid verstanden wird und eine der 5 Kurven richtig sein muss, kann es sich nur um Kurve c) handeln. Denn während eines Umlaufes liegen die zwei Messpunkte dreimal auf einer Äqipotentialfläche, nämlich bei t=0, t=T/2 und t=T (T=Umlaufzeit), d.h. die Spannung zwischen den beiden Punkten ist dann jeweils null. Dieses Szenario wird nur durch Kurve c) beschrieben.
