Korrekte Widerstandsmessung bei externen Störfeldern

mik92 · Anmeldungsdatum: 02.11.2019 Beiträge: 2

Hallo

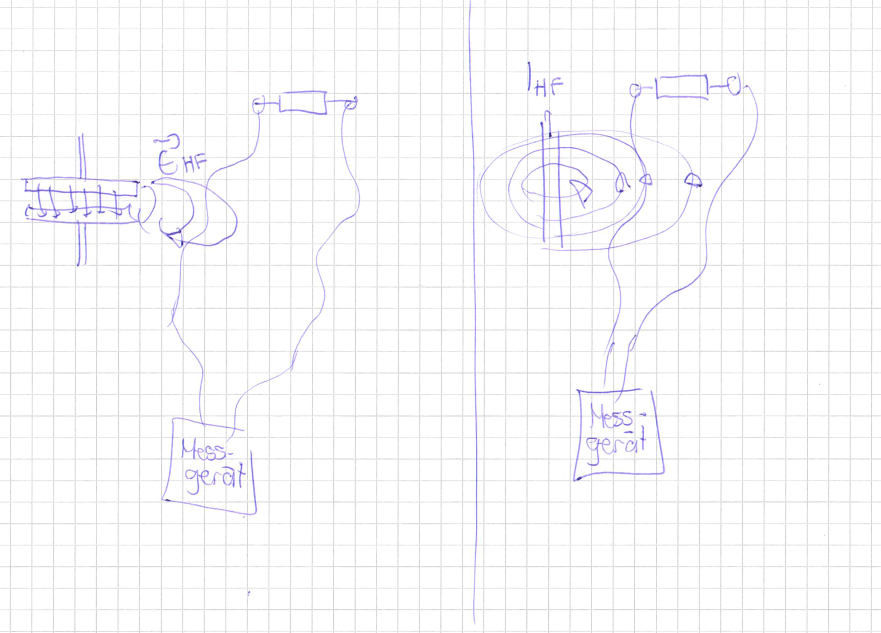

Im folgenden geht es um mögliche Ursachen von Messfehlern durch externe Feldern. Gegeben sind 2 unterschiedliche Messaufbauten (siehe angehängte .png Datei). In beiden Fällen soll ein Widerstand gemessen werden mit langen, nicht verdrillten Messkabeln
Setup 1) Das Störfeld ist ein elektrisches Quellenfeld mit hoher Frequenz wie z.b. von einem Kondensator 'produziert'.
Setup 2) Das Störfeld ist ein magnetisches Wirbelfeld mit hoher Frequenz, verursacht durch einen stromdurchflossenen Leiter
Frage: In welchem Fall wird das Messresultat erheblich verfälscht. Mir ist klar, dass dies eine sehr qualitative Frage ist.
Vermutung: In einem guten Messkabel gibt es praktisch kein elektrisches Feld (hohe Leitfähigkeit), das elektrische Feld eines Kondensators hat also praktisch keinen Einfluss. Bei einem naheliegenden stromdurchflossenen Leiter ist bei nicht verdrillten Kabeln eine induzierte Spng zu erwarten und daher ein Messfehler[/u]

Nobby1 · Anmeldungsdatum: 19.08.2019 Beiträge: 1650

Meines Wissens können nur magnetische Felder eine Spannung induzieren.

ML · Anmeldungsdatum: 17.04.2013 Beiträge: 3559

Hallo,
