Wolvetooth Verfasst am: 13. Jun 2019 18:44 Titel: Einschaltvorgang im RL-Parallelkreis

Meine Frage:
Guten Tag!
ich habe folgende Aufgabe:

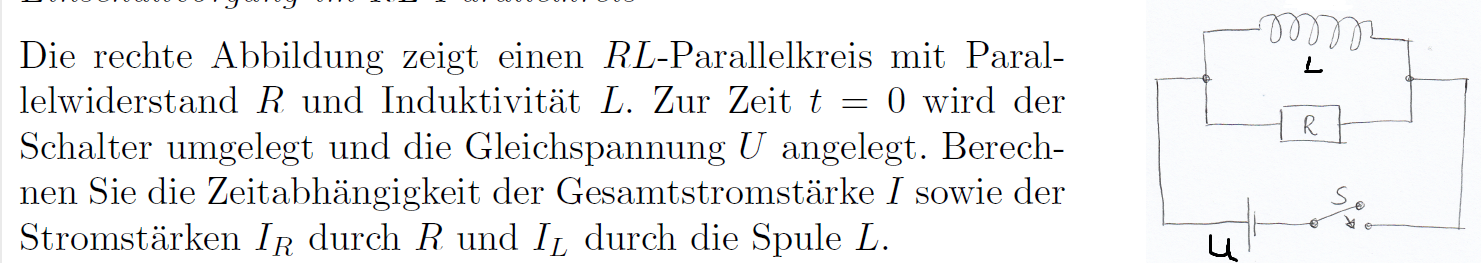

(Siehe Aufgabe)

Meine Ideen:
Und hier ist meine Analyse:

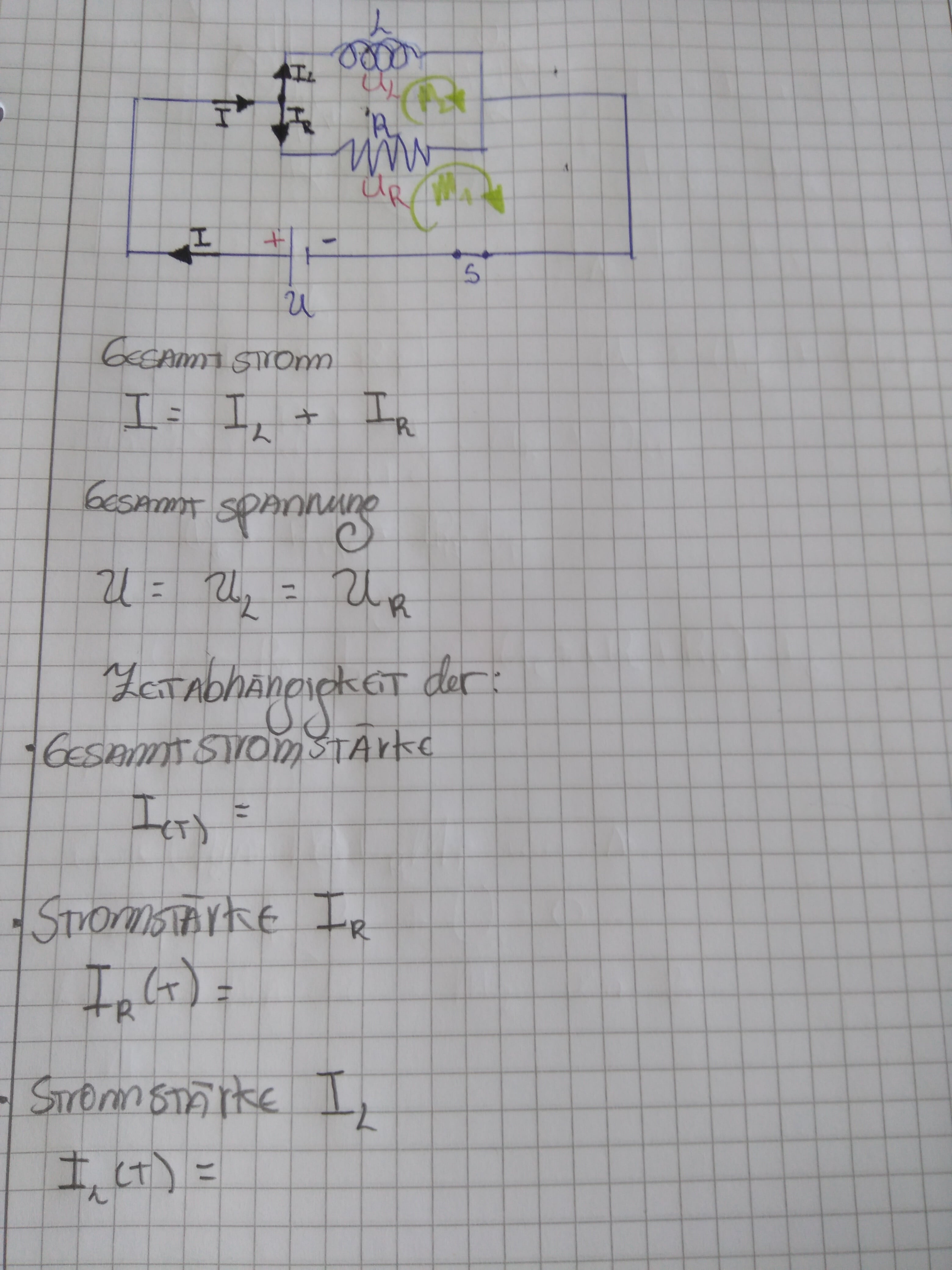

(Skizze + Formel)

Für die RL-Serienkreise gilt:

wobei

Aber wie wäre die Formel, wenn er parallel ist?


Beschreibung:

Aufgabe

Download

Dateiname:


Dateigröße:

169.46 KB

Heruntergeladen:

204 mal

Meine Ideen.jpg

Beschreibung:

Skizze + Formel

Download

Dateiname:

Meine Ideen.jpg

Dateigröße:

667.78 KB

Heruntergeladen:

195 mal

GvC

Anmeldungsdatum: 07.05.2009
Beiträge: 14861

GvC Verfasst am: 13. Jun 2019 22:14 Titel:

Wolvetooth hat Folgendes geschrieben:

Aber wie wäre die Formel, wenn er parallel ist?

Bei dieser Aufgabe solltest Du alles, was ich Dir für die Kondensatoraufgabe erläutert habe, erstmal vergessen. Hier handelt es sich um einen Sonderfall, bei dem der Gesamtstrom von U/R beginnend linear ins Unendliche ansteigt. An beiden Elementen liegt zu jeder Zeit die Spannung U. Dann ist der Strom durch den Widerstand konstant

und der Strom durch die Induktivität ergibt sich entsprechend dem Induktionsgesetz

Der Gesamtstrom ist also

Wolvetooth

Anmeldungsdatum: 13.01.2019
Beiträge: 260

Wolvetooth Verfasst am: 14. Jun 2019 19:33 Titel:

Vielen Dank für die Erklärung, das ist doch nachvollziehbar!

GvC hat Folgendes geschrieben:

Bei dieser Aufgabe solltest Du alles, was ich Dir für die Kondensatoraufgabe erläutert habe, erstmal vergessen.

(Ich bin noch beim Verstehen, deswegen habe ich noch nicht geantwortet) smile

Wolvetooth

Anmeldungsdatum: 13.01.2019
Beiträge: 260

Wolvetooth Verfasst am: 14. Jun 2019 20:18 Titel:

GvC hat Folgendes geschrieben:

und der Strom durch die Induktivität ergibt sich entsprechend dem Induktionsgesetz

Ups, eine Frage kam plötzlich...nur um sicher zu werden:

¿Warum 1 durch L?:

Wegen der Integrale auf beiden Seiten und weil L so wie C Konstanten sind?:

GvC

Anmeldungsdatum: 07.05.2009
Beiträge: 14861

GvC Verfasst am: 15. Jun 2019 15:25 Titel:

Wolvetooth hat Folgendes geschrieben:

...
Ups, eine Frage kam plötzlich...nur um sicher zu werden:

¿Warum 1 durch L?:

Du brauchst doch nur die Gleichung

nach i aufzulösen:

Beide Seiten integrieren:

Wolvetooth

Anmeldungsdatum: 13.01.2019
Beiträge: 260

Wolvetooth Verfasst am: 15. Jun 2019 16:59 Titel:

GvC hat Folgendes geschrieben:

Wolvetooth hat Folgendes geschrieben:

...
Ups, eine Frage kam plötzlich...nur um sicher zu werden:

¿Warum 1 durch L?:

Du brauchst doch nur die Gleichung

nach i aufzulösen:

Beide Seiten integrieren:

Ok, dann habe ich es richtig gemacht, danke
