PV Anlage speist Netz, Zeigerdiagramm

Claudini95 · Anmeldungsdatum: 31.05.2015 Beiträge: 126

Frohes Neues Jahr,

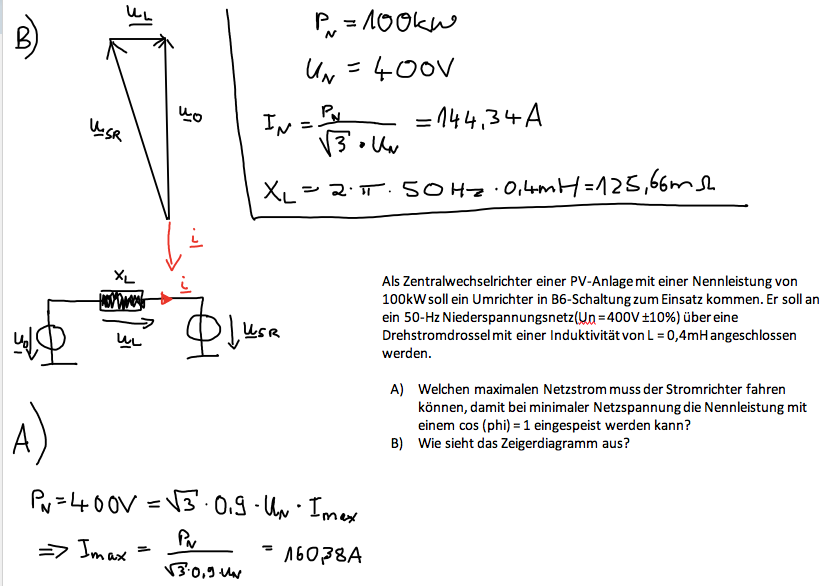

ich habe eine kleine Aufgabe zu Grundlagen. Im Anhang ist die Aufgabe zu finden und die Lösung.

Ich habe 2 Probleme. Einerseits das Zeigerdiagramm nachzuvollziehen andererseits, wieso die Nennleistung bei einem

in der Konstellation eingespeist wird.

Der Leistungsfaktor ist aus dem Leistungsdreieck entnehmbar und folgt der Definition:

.

Das bedeutet also, dass der Quotient aus Wirkleistung und Scheinleistung genau 1 entspricht. Weshalb ist das jetzt bei der Aufgabe berücksichtigt? Da blicke ich nicht durch.

Zum Zeigerdiagramm. Ich habe drei Spannungen, die des Stromrichters, der Induktivität und der PV-Anlage. An der Induktivität eilt der Strom der Spannung um 90° Grad hinterher. Wieso zeichnen wir jetzt die Spannung und vor allem den Strom in dieser Konstellation auf?

Wenn man die Masche bildet, dann ergibt sich in der Tat:

Zwischen der Spannung über der Drossel und dem Strom sind ja 90° berücksichtigt. Nur weshalb nach unten und nicht nach oben?

Falls sich eine helfende Schulter findet, dann herzlichen Dank schon mal,

Grüße

Claudia
