4 stromdurchflossene, parallele Leiter, Magnetfelder

Neue Frage »
Antworten »
    Foren-Übersicht -> Elektrik
Autor Nachricht
ichLiebeSommer



Anmeldungsdatum: 05.09.2016
Beiträge: 29

Beitrag ichLiebeSommer Verfasst am: 05. Sep 2016 17:37    Titel: 4 stromdurchflossene, parallele Leiter, Magnetfelder Antworten mit Zitat

Hallo Willkommen

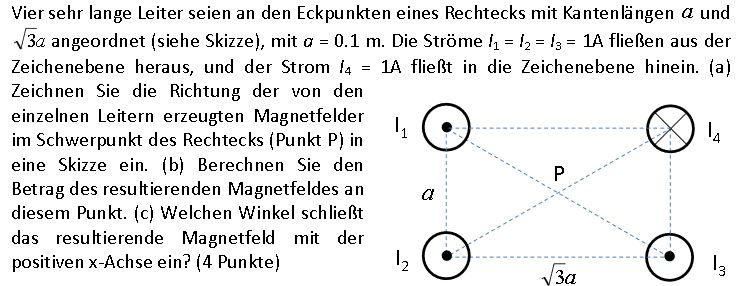

bei diesem Beispiel weiß ich nicht, wie ich die Richtungen der Magnetfelder einzeichnen soll.
Grundsätzlich gilt ja, dass Leiter, die in die Zeichenebene hinein gehen, ein Magnetfeld haben, das im Uhrzeigersinn dreht.

Leiter, die aus der Zeichenebene heraus kommen, haben ein Magnetfeld, das gegen den Uhrzeigersinn dreht.

Wie mache ich das?



 Beschreibung:

Download
 Dateiname:  20160905_173318.jpg
 Dateigröße:  589.9 KB
 Heruntergeladen:  185 mal


 Beschreibung:

Download
 Dateiname:  Unbenannt.JPG
 Dateigröße:  70.51 KB
 Heruntergeladen:  169 mal

Steffen Bühler
Moderator


Anmeldungsdatum: 13.01.2012
Beiträge: 7226

Beitrag Steffen Bühler Verfasst am: 05. Sep 2016 17:49    Titel: Antworten mit Zitat

Stell Dir eine kleine Kompassnadel vor, die in dem betreffenden Punkt aufgehängt ist. Wie wird die sich jeweils zu den vier verschiedenen Magnetfeldern drehen?

Viele Grüße
Steffen
ichLiebeSommer



Anmeldungsdatum: 05.09.2016
Beiträge: 29

Beitrag ichLiebeSommer Verfasst am: 05. Sep 2016 18:16    Titel: Antworten mit Zitat

@ Steffen Bühler


alles klar smile Sieht das dann so aus, wie in der Skizze, die ich jetzt gemacht habe? Dass sich praktisch B3 und B1 aufheben, und sich B2 und B4 verstärken?

Also die Magnetfelder gehen durch Punkt P, das müsste ich noch korrigieren.



 Beschreibung:

Download
 Dateiname:  Unbenannt.JPG
 Dateigröße:  107.27 KB
 Heruntergeladen:  241 mal

Steffen Bühler
Moderator


Anmeldungsdatum: 13.01.2012
Beiträge: 7226

Beitrag Steffen Bühler Verfasst am: 05. Sep 2016 18:29    Titel: Antworten mit Zitat

Wichtiger als dass sie durch den Punkt P gehen (es sind ja Vektoren, die man prinzipiell beliebig verschieben kann), ist hier, dass sie jeweils tangential zu dem jeweiligen kreisförmigen Magnetfeld liegen! Um das zeichnerisch hinzukriegen, sind die gestrichelten Hilfslinien ganz praktisch: dazu muss die "Kompassnadel" nämlich senkrecht stehen.

Ansonsten hast Du recht: zwei Magnetfelder heben sich auf, zwei verstärken sich. Um dann den exakten Summenvektor zu zeichnen, ist aber das oben Gesagte wichtig.
ichLiebeSommer



Anmeldungsdatum: 05.09.2016
Beiträge: 29

Beitrag ichLiebeSommer Verfasst am: 05. Sep 2016 20:44    Titel: Antworten mit Zitat

@Steffen Bühler

vielen Dank :-)

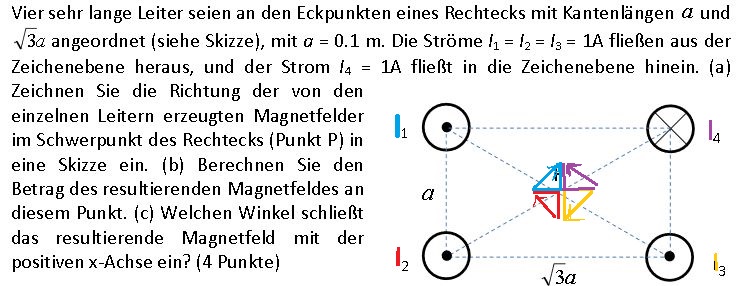

Ich habe jetzt die Tangentialvektoren zum Magnetfeld so eingezeichnet, dass sie normal zu den strichlierten Linien stehen. Gilt das immer, dass die normal drauf sind (auch z.B bei einem Quadrat anstatt Rechteck)?

glg.
Steffen Bühler
Moderator


Anmeldungsdatum: 13.01.2012
Beiträge: 7226

Beitrag Steffen Bühler Verfasst am: 05. Sep 2016 22:08    Titel: Antworten mit Zitat

Ja. Sie müssen tangential zum kreisförmigen Magnetfeld sein, das ergibt sich daraus. Nimm ruhig mal einen Zirkel und schlage einen Kreis um einen der Leiter, der durch P geht. Dann siehst Du es auch ohne Hilfslinien.
ichLiebeSommer



Anmeldungsdatum: 05.09.2016
Beiträge: 29

Beitrag ichLiebeSommer Verfasst am: 05. Sep 2016 22:29    Titel: Antworten mit Zitat

vielen Dank smile nachdem ich das mit dem Zirkel nochmal nachgezogen habe ist es klarer.

glg smile
