Ablenkung von Ionen im homogenen Magnetfeld

Neue Frage »
Antworten »
    Foren-Übersicht -> Elektrik
Autor Nachricht
Henrik123



Anmeldungsdatum: 03.05.2016
Beiträge: 2

Beitrag Henrik123 Verfasst am: 03. Mai 2016 17:45    Titel: Ablenkung von Ionen im homogenen Magnetfeld Antworten mit Zitat

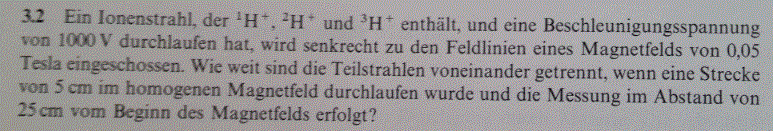

Es geht mir um die Ablenkung eines Ionenstrahls von Wasserstoffisotopen. Beschleunigungsspannung ist 1000 V und die Massen sind auch klar. Der Ionenstrahl trifft senkrecht auf das homogene Magnetfeld (0,05 Tesla) ein. Es werden im Magnetfeld 5 cm Strecke zurückgelegt. Die Messung auf einem Schirm erfolgt im Abstand von 25 cm vom Beginn des Magnetfeldes. Wie berechne ich den Schnittpunkt mit dem Schirm?

Ansatz:

Lorentzkraft und Zentrifugalkraft kann ich gleich setzen. Damit erhalte ich den Bahnradius.



Für die Tatsache, dass ich nur eine Strecke von 5 cm im Magnetfeld zurücklege (halbe Bogenlänge vom Kreissegment), kann ich über das Kreissegment die Kreissehne (s) berechnen und damit die Segmenthöhe (h).




Ab der Position s/2 (der halben Kreissehne) läuft mein Teilchenstrahl ja tangential weiter bis zum Schirm. Ab hier bin ich raus. Ich könnte über die Zentrifugalbeschleunigung auf eine Ablenkung von


Nach s ableiten für die Steigung (tan(alpha)). Somit könnte ich über die Segmenthöhe und der linearen Steigung auf den Schnittpunkt mit dem Schirm kommen.

Wie geht es da weiter? Komme leider nicht auf das Ergebnis, wenn:


soll der Schnittpunkt bei 14,6 cm liegen.
Henrik123



Anmeldungsdatum: 03.05.2016
Beiträge: 2

Beitrag Henrik123 Verfasst am: 03. Mai 2016 18:52    Titel: Antworten mit Zitat

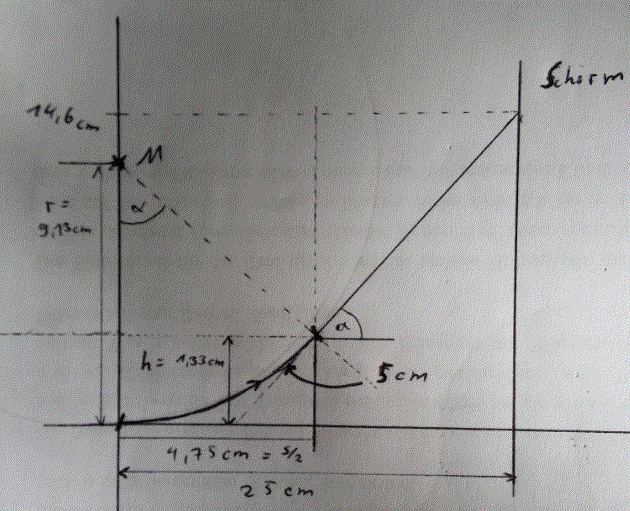

Skizze und Aufgabe habe ich mal hinzugefügt.


 Beschreibung:
Skizze
 Dateigröße:  119.28 KB
 Angeschaut:  922 mal




 Beschreibung:
Aufgabe

Download
 Dateiname:  Unbenannt.GIF
 Dateigröße:  36.85 KB
 Heruntergeladen:  155 mal

franz



Anmeldungsdatum: 04.04.2009
Beiträge: 11583

Beitrag franz Verfasst am: 04. Mai 2016 00:24    Titel: Antworten mit Zitat

Könnte es sein, daß mit der "Strecke im Feld" nicht der von Dir skizzierte (zurückgelegte) Weg eines (welches?) Teilchens gemeint ist, sondern einfach nur*) die Feldbreite b = 5 cm (in waagerechter x - Richtung)? Dann wäre bei mir (korrigiert)


*) Man kann sich doch beim Bau der Magneten nicht an irgendwelchen konkreten Ionen orientieren, denke ich.


Zuletzt bearbeitet von franz am 04. Mai 2016 01:41, insgesamt 3-mal bearbeitet
GvC



Anmeldungsdatum: 07.05.2009
Beiträge: 14861

Beitrag GvC Verfasst am: 04. Mai 2016 01:19    Titel: Re: Ablenkung von Ionen im homogenen Magnetfeld Antworten mit Zitat

Henrik123 hat Folgendes geschrieben:
...
Für die Tatsache, dass ich nur eine Strecke von 5 cm im Magnetfeld zurücklege (halbe Bogenlänge vom Kreissegment), kann ich über das Kreissegment die Kreissehne (s) berechnen und damit die Segmenthöhe (h).



...


Das ist alles ein bisschen umständlich und undurchsichtig. Wenn Du tatsächlich den im Magnetfeld zurückgelegten Weg als Bogenlänge interpretierst, dann ist der überstrichene Winkel (im Bogenmaß)



(mit b=5cm und r=9,14cm)

Die von Dir mit h bezeichnete Höhe ist dann



Allerdings erhältst Du die Musterlösung nur dann, wenn Du als den im Magnetfeld zurückgelegten Weg nicht die Bogenlänge, sondern die horizontale Breite des Magnetfeldes interpretierst, so wie franz das bereits vermutet hat. Insofern ist die Aufgabenstellung durchaus missverständlich und meiner Meinung nach schlicht falsch.

Der überstrichene Winkel bei einer Magnetfeldbreite b ist jedenfalls



(wie franz das mittlerweile auch ergänzt hat).

Der Rest ist dann reine Trigonometrie



und der Schnittpunkt mit dem Schirm



(mit d=25cm und b=5cm)
franz



Anmeldungsdatum: 04.04.2009
Beiträge: 11583

Beitrag franz Verfasst am: 04. Mai 2016 01:43    Titel: Antworten mit Zitat

Bedanke mich! smile
