Elektrostatisches Feld

KobaltBlau · Anmeldungsdatum: 25.01.2016 Beiträge: 9

Guten Abend.

Ich beschäftige mich gerade mit den guten alten elektrischen Feldlinien.

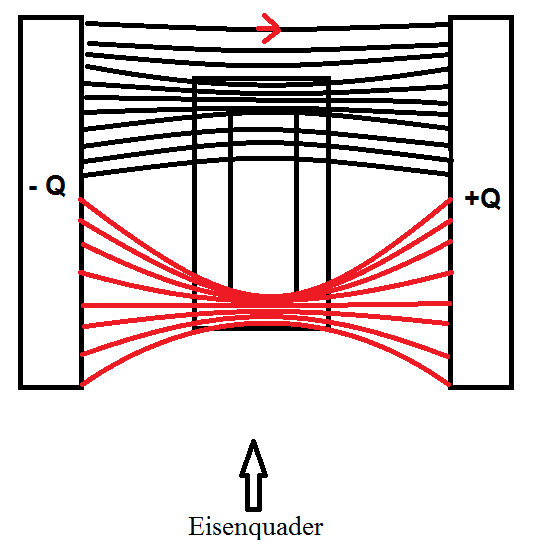

Im folgendem Beispiel sollen die Feldlinien eingezeichnet werden. (In der Mitte befindet sich ein Eisenquader)

Regeln:
-Feldlinien verlaufen von Plus nach Minus
-Feldlinien dürfen sich nicht kreuzen
-Feldlinien treffen immer senkrecht auf leitende Oberflächen
(-Eisen leitet Feldlinien besser als Luft)

Ist das im Bild im Oberen oder Unteren Teil richtig? oder weder noch?

Dankbar für jede Hilfe smile

mkm12 · Anmeldungsdatum: 20.01.2016 Beiträge: 124

Du weißt, dass die Feldlinien senkrecht in leitende Flächen ein- bzw. austreten.
Durch das Einbringen eines elektrisch leitenden Körpers in ein (hier) homogenes Feld, wobei die Grenzflächen des Körpers senkrecht zu den Feldlinien liegen (hier zur Vereinfachung angenommen) werden sie nicht in ihrer Richtung beeinflusst. Alle Feldlinien, die nicht den Körper treffen, bleiben unbeeinflusst, die Feldlinien, die den Körper treffen, enden auf der Körperoberfläche und finden dort natürlich einen Gegenpart in Form einer passenden Ladung. Auf der gegenüberliegenden Fläche , wo die unterbrochene Feldlinie wieder beginnen muss, wird wieder eine dafür passende Ladung sein. In dem Körper muss dafür eine Ladungstrennung stattfinden. Die verursachende Größe ist die umgebende elektrische Feldstärke, der Vorgang heißt Influenz.

KobaltBlau · Anmeldungsdatum: 25.01.2016 Beiträge: 9

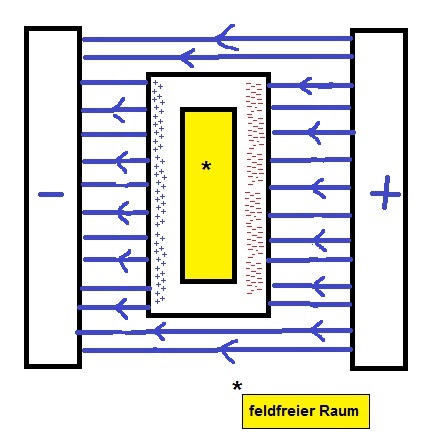

Alles klar. Hab mir das Kapitel über Influenz durch gelesen. Prinzip Faradaysche Käfig. Zeichnung müsste so jetzt einigermaßen sinnvoll sein.

Vielen Dank für deine Hilfe mkm12!

mkm12 · Anmeldungsdatum: 20.01.2016 Beiträge: 124

Prima, dann hast du es ja verstanden.
