Feld- und Äquatoriallinien bei Blitzableitern

SimonUm · Anmeldungsdatum: 02.06.2015 Beiträge: 1

Meine Frage:
Wir haben die Aufgabe in das Modell eines Blitzableiters Äquipotential- sowie Feldlinien einzuzeichnen.
Die Zeichnung ist alles andere als ordentlich, aber mein Tutor war der Meinung, dass das nicht das Problem ist.

Meine Ideen:
Bild aus externem Link geholt, stark verkleinert und als Anhang eingefügt. Bitte keine externen Links verwenden, die sind irgendwann kaputt. Steffen

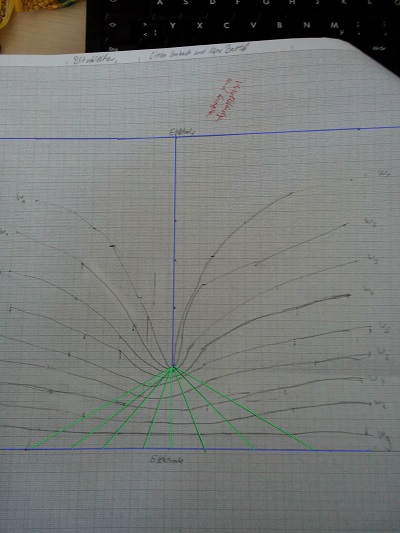

Die Feldlinien(grün) verlaufen von der unteren Elektrode zum "Blitzableiter".
Die Elektroden sind blau. Und die Äquipotentiallinien verlaufen unten nahezu linear und werden oben ungefähr parabelförmig.
Meine Frage ist jetzt, wo da der Fehler liegt.

Steffen Bühler · Moderator Anmeldungsdatum: 13.01.2012 Beiträge: 7249

Willkommen im Physikerboard!

Feldlinien und Äquipotentiallinien sollten in jedem Punkt senkrecht aufeinander stehen.

Viele Grüße
Steffen
