 Albi Verfasst am: 01. Dez 2014 18:06 Titel: Photovoltaik |
 |
|
Meine Frage:
Und zwar hab ich ja schon in meinem vorherigen Beitrag erwähnt, dass ich ein Physikprojekt zum Thema Photovoltaik machen MUSS.Leider habe ich keine Ahnung was ich bei den Versuchen da deuten kann, weil ich echt eine Ahnung hab warum das so sein könnte deswegen wollt ich euch um Hilfe bitten.
Zum Versuch 1 kamen folgende Ergebnisse:
(Kurze Beschreibung was wir aufgebaut haben:)
- zwei Anschlüsse an einer Solarzelle angeschlossen
- am Multimeter angeschlossen mit Volt-Gleichspannung
- Solarzelle aus ca. 23cm Abstand mit einem Halogenstrahler beleuchtet
- erstmal eine volle Solarzelle,dann die halbe,dann ein Viertel und dann ein Achtel beleuchtet
Ergebnisse:
Oberfläche: komplette Solarzelle ; 1/2 ; 1/4 ; 1/8
Leerlaufspannung: 0,559 ; 0,540; 0,516; 0,470
Jetzt muss ich deuten, warum das so ist.Allerdings hab ich keinen Plan warum das so ist nichtmal ahnen kann ich das.
Ich hoffe, ich bekomme Hilfe von einem.Es ist wirklich wichtig da dies benotet wird.
Meinem Lehrer hab ich schon gefragt und er meinte: ?Wenn du nix hast, dann hast du nix.Wirst es allerdings in deiner Note schließlich sehen."
Ich bitte um Hilfe.
Danke im Voraus
Meine Ideen:
Ich hab keine Ideen
|
|
 |
ML
Anmeldungsdatum: 17.04.2013
Beiträge: 3400
|
| ML Verfasst am: 01. Dez 2014 18:18 Titel: Re: Photovoltaik |
|
|
Hallo,
Die elektrische Spannung ist die Energie pro Ladung. Was Du dort siehst ist, dass die Spannung nicht oder kaum von der Fläche abhängt.
Miss doch mal jeweils den Kurzschlussstrom, da solltest Du dann mehr sehen und es auch interpretieren können.
Zur Interpretation suchst Du dann nach einer Kennlinie für die Solarzelle und beschäftigst dich damit.
Viele Grüße
Michael
Zuletzt bearbeitet von ML am 02. Dez 2014 05:18, insgesamt einmal bearbeitet |
|
|
Albi
Gast
|
| Albi Verfasst am: 01. Dez 2014 18:30 Titel: Re: Photovoltaik |
|
|
| ML hat Folgendes geschrieben: | Hallo,
Die elektrische Spannung ist die Energie pro Ladung. Was Du dort siehst ist, dass die Spannung nicht oder kaum von der Fläche abhängt.
Miss doch mal jeweils den Kurzschlussstrom, da solltest Du dann mehr sehen und es auch interpretieren können.
Zur Interpretation suchst Du dann nach einer Kennlinie für die Solarzelle und beschäftigst dich damit.
Viele Grüße
Michael
| Albi hat Folgendes geschrieben: | Meine Frage:
Und zwar hab ich ja schon in meinem vorherigen Beitrag erwähnt, dass ich ein Physikprojekt zum Thema Photovoltaik machen MUSS.Leider habe ich keine Ahnung was ich bei den Versuchen da deuten kann, weil ich echt eine Ahnung hab warum das so sein könnte deswegen wollt ich euch um Hilfe bitten.
Zum Versuch 1 kamen folgende Ergebnisse:
(Kurze Beschreibung was wir aufgebaut haben:)
- zwei Anschlüsse an einer Solarzelle angeschlossen
- am Multimeter angeschlossen mit Volt-Gleichspannung
- Solarzelle aus ca. 23cm Abstand mit einem Halogenstrahler beleuchtet
- erstmal eine volle Solarzelle,dann die halbe,dann ein Viertel und dann ein Achtel beleuchtet
Ergebnisse:
Oberfläche: komplette Solarzelle ; 1/2 ; 1/4 ; 1/8
Leerlaufspannung: 0,559 ; 0,540; 0,516; 0,470
Jetzt muss ich deuten, warum das so ist.Allerdings hab ich keinen Plan warum das so ist nichtmal ahnen kann ich das.
Ich hoffe, ich bekomme Hilfe von einem.Es ist wirklich wichtig da dies benotet wird.
Meinem Lehrer hab ich schon gefragt und er meinte: ?Wenn du nix hast, dann hast du nix.Wirst es allerdings in deiner Note schließlich sehen."
Ich bitte um Hilfe.
Danke im Voraus
Meine Ideen:
Ich hab keine Ideen |
|
Was könnte man den jetzt genau schreiben? Also Aufjedenfall dass die Spannung kaum von der Fläche abhängt deswegen auch die wenig veränderten Werten.
Und Vielen Dank für die Schnelle Antwort
|
|
|
schnudl
Moderator
Anmeldungsdatum: 15.11.2005
Beiträge: 6979
Wohnort: Wien
|
| schnudl Verfasst am: 01. Dez 2014 21:21 Titel: |
|
|
Hast du dich schon mit der Kennlinie von Solarzellen beschäftigt?

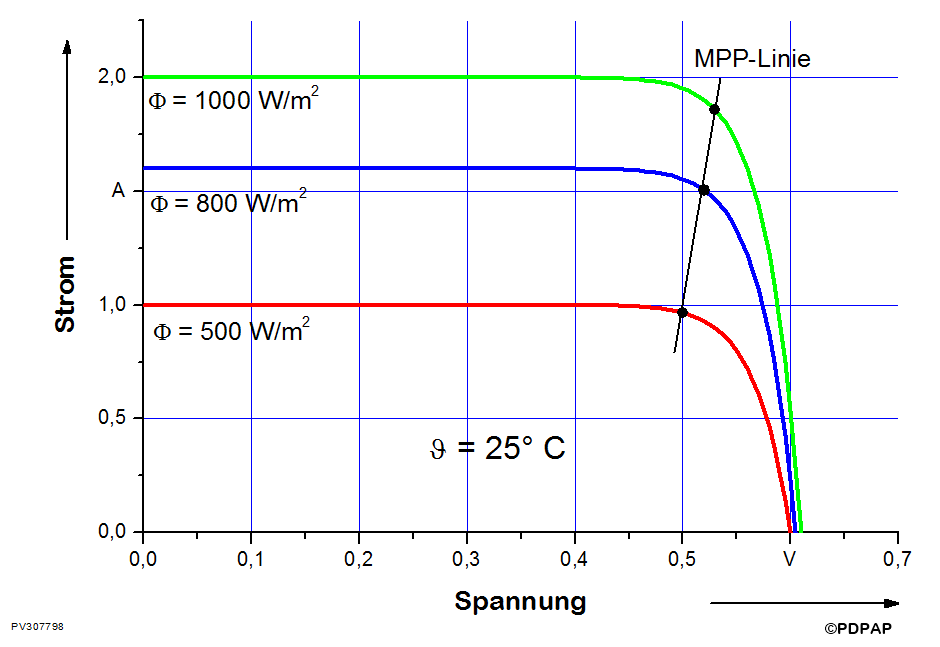

Diese hat die Form einer Diode mit verschobener Stromachse - also eine Fotodiode in Großbauweise. Der Sperrstrom einer Fotodiode nimmt in etwa proportional mit der Beleuchtungsstärke zu. Das hat zur Konsequenz, dass die Spannung bei I=0 vom Sperrstrom und damit von der Beleuchtung abhängt, wie aus dem Bild zu entnehmen ist. Was du da gemessen hast, ist daher Teil einer Diodenkennlinie.
Bild entnommen aus: http://www.plumhoff.eu/Veran/Girlsday/Kennlinie01.gif
Siehe auch:
http://www.physikerboard.de/htopic,8860,solarzelle.html
| Beschreibung: |
|
Download |
| Dateiname: |
Kennlinie01.gif |
| Dateigröße: |
16.55 KB |
| Heruntergeladen: |
933 mal |
_________________
Wenn du eine weise Antwort verlangst, musst du vernünftig fragen (Goethe) |
|
|
ML
Anmeldungsdatum: 17.04.2013
Beiträge: 3400
|
| ML Verfasst am: 02. Dez 2014 05:31 Titel: Re: Photovoltaik |
|
|
Hallo,
| Zitat: |
Was könnte man den jetzt genau schreiben? Also Aufjedenfall dass die Spannung kaum von der Fläche abhängt deswegen auch die wenig veränderten Werten.
|
Du würdest erstmal das gleiche Spiel im Kurzschlussfall machen und dann feststellen, dass der Strom linear mit der Fläche ansteigt (doppelte Fläche = doppelter Strom).
Dann würdest Du Dir vielleicht das Produkt P=U*I anschauen und überlegen, ob Deine Messungen plausibel waren. U bleibt gleich, I wächst linear mit der Fläche, also wächst die Leistung P=U*I linear mit der Fläche.
(Wie wächst denn die Leistung des Lichtes mit der Fläche?)
(Du könntest Dich auch fragen, wie es dazu kommt, dass eine größere Fläche einen größeren Strom hervorruft. Ohne ein gutes Modell kommst Du dann aber nicht weit. In einem ganz einfachen Photonenmodell kannst Du Dir vorstellen, dass die doppelte Menge an einstrahlenden Photonen doppelt soviele Ladungen anregt.)
Leseempfehlung: http://de.wikipedia.org/wiki/Photodiode
Viele Grüße
Michael
|
|
|
|
|
