techmephysics



Anmeldungsdatum: 06.09.2014
Beiträge: 187
Beitrag techmephysics Verfasst am: 26. Sep 2014 19:59    Titel: Schnittgrößen Antworten mit Zitat

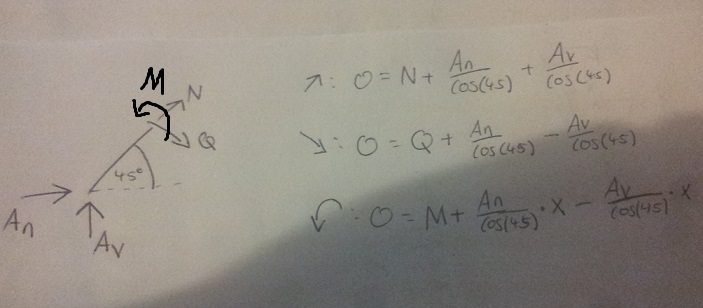

Gegeben ist folgender freikörperbild. ich wollte nachfragen ob ich die gleichungen beim ersten schnitt des rahmens richtig aufgestellt habe

 Beschreibung:
 Dateigröße:  29.6 KB
 Angeschaut:  1321 mal

 Beschreibung:

Download
 Dateiname:  20140926_195238.jpg
 Dateigröße:  53.81 KB
 Heruntergeladen:  337 mal
jumi
Gast
Beitrag jumi Verfasst am: 27. Sep 2014 12:08    Titel: Antworten mit Zitat
Erstaunlich, dass horizontale Kräfte mit An und Bn bezeichnet werden!

Deine Schnittekräfte sind richtig, allerdings ist es üblich, falls Q nach rechts unten positiv gezählt wird, dann wird M im Uhrzeigersinn positiv.
(x-Achse in Richtung von N; y-Achse in Richtung von Q).
techmephysics



Anmeldungsdatum: 06.09.2014
Beiträge: 187
Beitrag techmephysics Verfasst am: 27. Sep 2014 12:30    Titel: Antworten mit Zitat
jumi hat Folgendes geschrieben:
allerdings ist es üblich, falls Q nach rechts unten positiv gezählt wird, dann wird M im Uhrzeigersinn positiv.
(x-Achse in Richtung von N; y-Achse in Richtung von Q).


das ist ja ein positiver schnittufer und da wirkt das Moment gegen den Uhrzeigersinn.

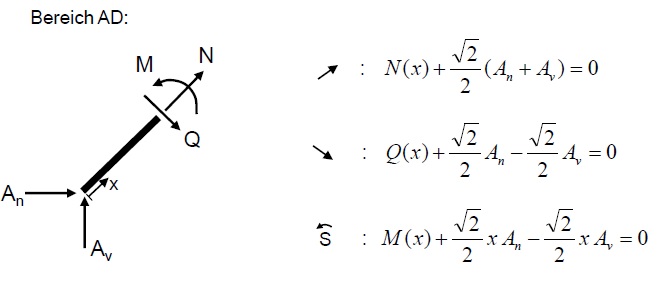

ich habe auch die offizielle Lösung zu der Aufgabe, aber die Lösung stimmt nicht mit meinem überein (siehe Bild)

, aber in der offiziellen Lösung wird mit cos(45) multipliziert und ich dividiere mit cos(45)

die Offizielle Lösung ist falsch, kann das sein?

 Beschreibung:

Download
 Dateiname:  Unbenannt.jpg
 Dateigröße:  28.1 KB
 Heruntergeladen:  268 mal
jumi
Gast
Beitrag jumi Verfasst am: 27. Sep 2014 12:57    Titel: Antworten mit Zitat
Die offizielle Lösung ist ichtig.
Ich hatte den Fehler in deiner Rechnung übersehen.
