Vögel auf Stromleitung

tobi.w1978 · Gast

Und nochmal Elektrik. HILFE. Ich kapier's nicht.

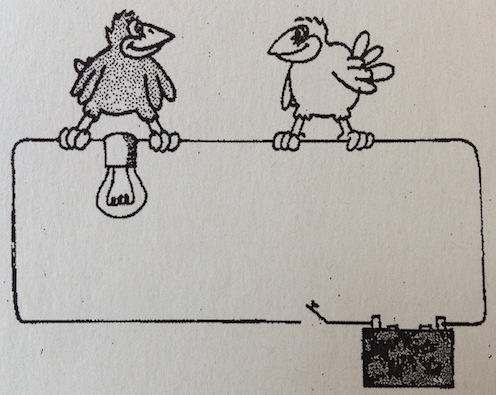

"Zwei Vögel sitzen wie dargestellt auf einer Leitung. Was passiert, wenn der Schalter geschlossen wird?
a. beide Vögel bekommen einen Schlag
b. beide Vögel bekommen keinen Schlag
c. der Vogel über der Glühbirne bekommt einen Stromschlag
d. der Vogel über der Leitung bekommt einen Stromschlag.

Begründen sie kurz ihre Antwort!"

Chillosaurus · Anmeldungsdatum: 07.08.2010 Beiträge: 2440

Für den Stromschlag muss der Vogel zwei verschiedene Potentiale verbinden.

tobi.w1978 · Gast

Das heisst, dass keiner der Vögel einen Schlag bekommt, da im Leiter überall die gleiche Spannung herrscht.

Chillosaurus · Anmeldungsdatum: 07.08.2010 Beiträge: 2440

D2 · Anmeldungsdatum: 10.01.2012 Beiträge: 1723

Wenn der Schalter geschlossen wird, wird überall in der Leitung sicher gleicher Stromfluss herrschen, die Potenziale zwischen den Füßen der Vogel hängen aber von dem Gesamtparallelwiderstand Vogel-Leitungsstück ab. Ist klar, wenn die Spannung hoch genug ist und eigener Widerstand der Vogel höher als der Widerstand des erhitzten Drahtes der Birne ist, dass die Spannungsverteilung nach dem Schalterumlegen nicht symmetrisch stattfinden wird und zwangsläufig unangenehme Erscheinungen bei einem der Vögel erzeugt.

PhyMaLehrer · Anmeldungsdatum: 17.10.2010 Beiträge: 1085 Wohnort: Leipzig

Oh, der letzte Satz war aber kompliziert! grübelnd

Offensichtlich sind die Leitungen in diesem Stromkreis ja blank, sonst wären die Vögel ja sicher vor schädlichen Auswirkungen. Nun stell dir statt eines Vogels mit zwei Beinen einen Spannungsmesser mit zwei Meßleitungen vor. Einmal werden diese dicht nebeneinander an die Leitung gehalten, einmal an die beiden Anschlüsse der Lampe. Wo wird bei geschlossenem Schalter etwas zu messen sein?

Telefonmann · Anmeldungsdatum: 05.10.2011 Beiträge: 196

Ich tippe auf c, weil es doch ziemlich klar ist, wie sich die Spannung der Spannungsquelle verteilt.
Gruß
