Leitungsverlust Stromleitung

Neue Frage »
Antworten »
    Foren-Übersicht -> Elektrik
Autor Nachricht
Hilfebedürftiger



Anmeldungsdatum: 24.03.2010
Beiträge: 103

Beitrag Hilfebedürftiger Verfasst am: 04. Okt 2010 15:33    Titel: Leitungsverlust Stromleitung Antworten mit Zitat

Ein Wasserkraftwerk nutzt einen Höhenunterschied von 200m. Sekündlich fließen 5m³ durch die Turbinen.

a) Wie groß ist die elektrische Leistung im idealen Fall?

Leistung=Arbeit/Zeit=(Kraft*Weg)/Zeit=9,81MW

b) Zum Transport der Energie vom Kraftwerk zur 60km entfernten Stadt steht eine Kupferfreileitung zur Verfügung. Zeigen Sie, dass es nicht sinnvoll ist, bei 230V Volt Übertragungsspannung zu arbeiten. Welche Spannung muss man stattdessten verwenden, damit die Leitungsverluste nur 0,4% der Gesamtleistung betragen?

Den Widerstand der Leitung habe ich berechnet, er sollte bei 2004 Ohm liegen.

Nun möchte ich dass am anderen Ende der Leitung 0,996*P ankommen oder umgekehrt die Verlustleistung P_V nur 0,004*P beträgt.

Es gilt U=RI oder P=U*I=U²/R=I²*R

Somit sollte hier ja gelten



Ich setzte nun also für P_L 0,996*P ein da diese Leistung gewünscht ist. Dann multipliziere ich mir R (2004 Ohm) und ziehe die WUrzel. Dann komme ich aber auf knapp 1MV, was nicht richtig ist.

Wo denke ich mal wieder falsch?

Oder ich berechne den Strom der fließen darf bei gegebener Verlustleistung und gegebenem Widerstand:



Dann erhalt ich 4,425A die in der Leitung fließen dürfen. Nun suche ich die Spannung, die mir am Ende 99,6% der ursprünglichen Leistung liefert:

P*0,996=U*4,425A

Dann erhalte ich für U rund 2,2MV. Nach Lösung sollten es aber nur ca. 2MV sein grübelnd

Ist es zudem richtig dass ich bei der Berechnung des Widerstandes der Leitung mit 120km gerechnet habe und nicht mit 60km ?
VeryApe



Anmeldungsdatum: 10.02.2008
Beiträge: 3252

Beitrag VeryApe Verfasst am: 04. Okt 2010 17:11    Titel: Antworten mit Zitat

Die Formeln sind richtig nur scheitert es an der Richtigen anwendung.

Zunächstmal handelt es sich um eine Serienschaltung wir haben einerseits den Leitungwiderstand und auf der anderen Seite dann den Verbraucher.
Der strom ist konstant die spannung pro widerstand differiert.

wenn am Verbraucher 99.6 Prozent der Leistung abfallen sollen wieviel % der Leistung darf dann am Leitungswiderstand abfallen?

Im ersten Fall berechnest du die Spannung die am Leitungswiderstand abfällt und dabei 99.6% der Leistung beträgt die das Kraftwerk liefert.
Bei dir gehen also 99.6% flöten, und du ermittelst nicht mal die Gesamtspannung des Stromkreises.
Spätestens wenn du hier Stromrechnungen verschickst Köpfen dich die Leute.

Die Frage ist nun ob eine Köpfung gefragt war? ich glaube nicht

Die zweite Art erscheint schon richtiger.

Die Verlustleistung des Leiterwiderstandes berechnet sich aus I²*R=0.004* PKraftwerk...

Wenn du jetzt diesen Stromwert mal den Leiterwiderstand nimmst dann bekommst du die Spannung die am Leiter abfällt.

Wie errechnet sich die Gesamtspannung bei einer Serienschaltung?.

Wie groß muß der Widerstand des Verbrauchers sein?.[/latex]


Zuletzt bearbeitet von VeryApe am 04. Okt 2010 19:01, insgesamt 2-mal bearbeitet
VeryApe



Anmeldungsdatum: 10.02.2008
Beiträge: 3252

Beitrag VeryApe Verfasst am: 04. Okt 2010 17:21    Titel: Antworten mit Zitat

NAtürlich kannsd du das auch nach der ersten Art berechnen.

Wenn du beantwortest wie du die Gesamtspannung bei einer Serienschaltung errechnest.

bei konstanten Strom ergibt sich automatisch wie du dann mit den Leistungen umzugehen hast.
Hilfebedürftiger



Anmeldungsdatum: 24.03.2010
Beiträge: 103

Beitrag Hilfebedürftiger Verfasst am: 05. Okt 2010 11:28    Titel: Antworten mit Zitat

Grundsätzlich gelten bei Aufgaben dieses Typs wohl einfach die Regeln für eine Reihenschaltung oder eine Parallelschaltung (je nach dem was gegenben ist, hier also eine Reihenschaltung). Alle auftretenden Quellen betrachte ich als Widerstände.

In diesem Fall gilt hier also (Index L=Leitung, S=Stadt, V=Verlust, K=Kraftwerk):





Die Leistung ist bereits berechnet und beträgt 9,81MW.

Die Verlustleistung die vor der Stadt "verbraucht" wird beträgt .

Damit folgt für den Strom der fließen darf:

mit

Da der Strom bei einer Reihenschaltung überall gleich ist kenne ich nun auch die Spannung die am Verbraucher Stadt ankommen soll, da auch hier die Leistung aus berechnet wird.

Für die Leistung gilt:



Damit wäre

Ich hatte die Aufgabe gestern Nacht noch mal fix auf dem Taschenrechner durchgetippt und kam dann irgendwie auf ca. 2,001MV was wohl stimmen sollte. Meiner Meinung nach habe ich aber genauso gerechnet wie oben. Ich weiß nicht was mir gestern spät nachts noch in den Sinn kam, ich hätte es aufschreiben sollen.
GvC



Anmeldungsdatum: 07.05.2009
Beiträge: 14861

Beitrag GvC Verfasst am: 05. Okt 2010 12:35    Titel: Antworten mit Zitat

Deine Rechnung lässt sich deshalb nicht überprüfen, weil Du in der Aufgabenstellung den Leiterquerschnitt nicht angegeben hast. Gerechnet hast Du allerdings mit einem für mich unrealistischen Leiterquerschnitt von 1mm², also einem Durchmesser von gut 1mm. Ist dieser Querschnitt wirklich so gegeben?

Im Übrigen ist eine Übertragungsspannung im MV-Bereich vollkommen unrealistisch. Denn die die Freileitung umgebende Luft kann keine so hohe Feldstärke aushalten, wie sie bei dieser Spannung und diesem Leiterdurchmesser an der Leiteroberfläche auftreten würde, ganz zu schweigen von der mechanischen Festigkeit, die eine solche Freileitung ja auch haben muss.
Hilfebedürftiger



Anmeldungsdatum: 24.03.2010
Beiträge: 103

Beitrag Hilfebedürftiger Verfasst am: 05. Okt 2010 13:18    Titel: Antworten mit Zitat

Der Leiterquerschnitt beträgt nach Aufgabenstellung wirklich 1mm². Die Lösung soll in der Tat ca. 2MV ergeben. Ob das jetzt realistisch ist oder nicht scheint wohl egal zu sein.
GvC



Anmeldungsdatum: 07.05.2009
Beiträge: 14861

Beitrag GvC Verfasst am: 05. Okt 2010 15:09    Titel: Antworten mit Zitat

Hilfebedürftiger hat Folgendes geschrieben:
Die Lösung soll in der Tat ca. 2MV ergeben


Was Du ja auch ca. (ungefähr) ausgerechnet hast. Allerdings ist die Spannung, die Du berechnet hast, nicht die Spannung an der Stadt, sondern die Gesamtspannung, die ja auch bestimmt werden sollte. Bei den geringen Verlusten ist die Spannung an der Stadt aber nur geringfügig kleiner.

Allerdings verstehe ich Deine komplizierte Rechnung nicht. Das geht doch einfacher, auch ohne Berechnung des Stromes und vor allen Dingen ohne Zahlenrechnungen:



mit U = Gesamtspannung am Kraftwerk, P = Kraftwerksleistung



mit Spannungsteilerregel







Da kürzt sich R_L+R_S einmal raus. Achtung: U² nicht kürzen, denn U soll ja bestimmt werden. Es bleibt stehen:



Der Term ist aber gerade die gesamte Kraftwerksleistung P. Also:



Nach U auflösen:



Hier brauchen nur die bekannten Werte für P (= 9,81MW), R_L (= 2004 Ohm) und P_L/P (= 0,004) eingesetzt zu werden.
Hilfebedürftiger



Anmeldungsdatum: 24.03.2010
Beiträge: 103

Beitrag Hilfebedürftiger Verfasst am: 05. Okt 2010 15:18    Titel: Antworten mit Zitat

Wenn ich meine Stadt als Widerstand betrachte dann sollte doch auch für die Stadt gelten P=U*I. Wenn ich jetzt die Leistung kenne (die bekannten 99,6% des Kraftwerkes) und den vorhandenen Strom, dann ergibt sich doch aus dem Quotienten die Spannung die an der Stadt abfällt und nicht die Gesamtspannung, oder wo liegt hier mein Fehler?

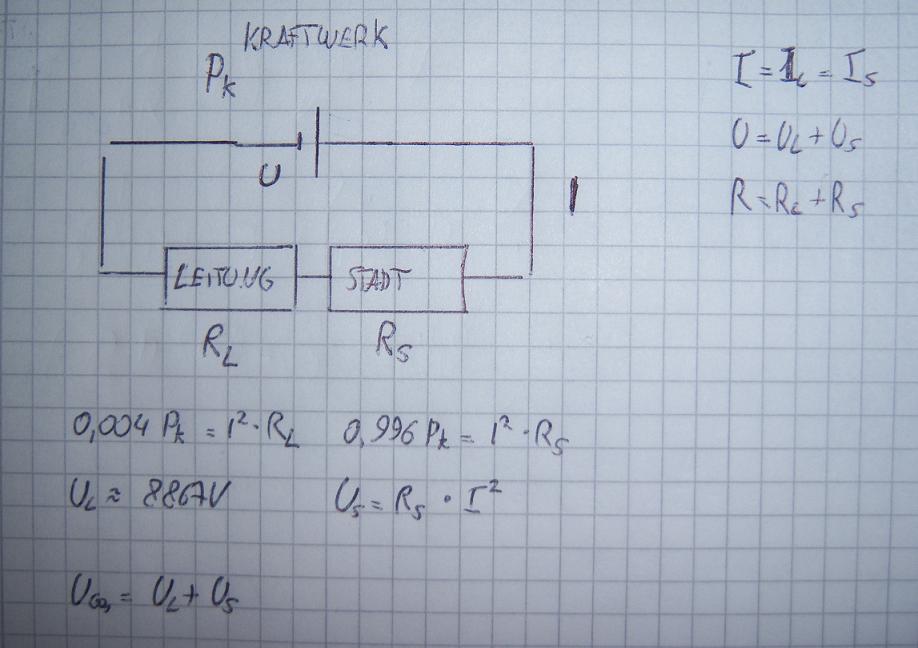

 Beschreibung:
