Hilfestellung: Schenkelfedern

dD4ve · Anmeldungsdatum: 09.08.2011 Beiträge: 2

Guten Tag,

da ich hier neu bin, möchte ich mich kurz vorstellen. Mein Name ist Detlef und ich studiere Wirtschaftsingenieurwesen in einem dualen Studium. Derzeit bin ich im Betrieb mit einem Projekt beschäfigt, wofür ich hier nach etwas Hilfe suchen wollte :)

Und zwar möchte ich eine Schenkelfeder in eine vorhandene Mechanik integrieren, um einem Kraftstoß von max 120N abzufedern. Eine Zeichnung dazu, kann ich morgen gerne noch einmal hochladen.

Mein Problem ist der Platz und darauf bezogen die Frage nach den möglichen anderen Daten, wie eben die max Kraft die die Feder der externen Kraft entgegen bringen kann.
So darf die Feder maximal 17mm im Außendurchmesser haben, sollte mindestens 12 Innend. aufweisen (obwohl der Dorn d=10), in der Höhe darf sie nicht größer als 12 sein. Der Ruhende Schnekel ist bis zum fixen Punkt 30mm lang und der sich bewegende 18. Vom Mittelpunkt bis zum Krafteinleitungspunkt sind es 2. Die Schnekel stehen 245° auseinander. Was den UAfbau betrifft, ist eine Zeichnung doch sinnvoller, diese werde ich morgen nachreichen.

Wichtig sind mir aber erstmal die nötigen Rechnungen um zu schauen, wie viel ich bei meinen Maßen überhapt erreichen kann an Kräften^^

Sollte schon jemand Lust haben mir etwas zu helfen, an dieser Stelle bereits vielen vielen Dank.
Gruß,
dD.

dD4ve · Anmeldungsdatum: 09.08.2011 Beiträge: 2

Guten Morgen,

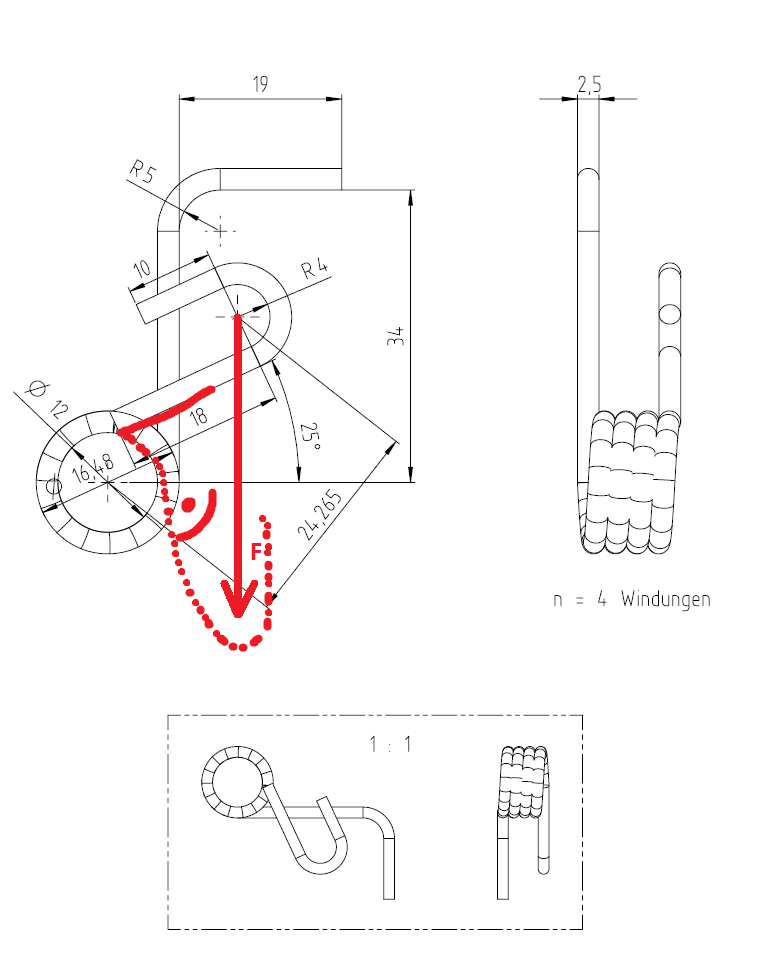

hier habe ich einmal eine Skizze der Feder angehängt.

Die Maße sollten sich an der Feder in meiner Zeichnung orientieren. Suchen tue ich wie oben bereits erwähnt, Daten wie die mögliche maximale Kraft sowie das Material bei den vorhandenen Maßen.

Ich gehe natürlich nicht davon aus das ihr hier meine Arbeit erledigen sollt, das möchte ich auch persönlich nicht. Es ist nur so, dass ich durch die Vielzahl der Formeln im Netz etwas verwirrt bin und deshalb oft nicht weiß was nun gemeint ist. Deswegen wäre ich für einen Denkanstoss sehr dankbar.

Gruß,
dD.
