Emitterschaltung

Neue Frage »
Antworten »
    Foren-Übersicht -> Elektrik
Autor Nachricht
coro1985



Anmeldungsdatum: 04.02.2008
Beiträge: 1
Beitrag coro1985 Verfasst am: 04. Feb 2008 12:03    Titel: Emitterschaltung Antworten mit Zitat

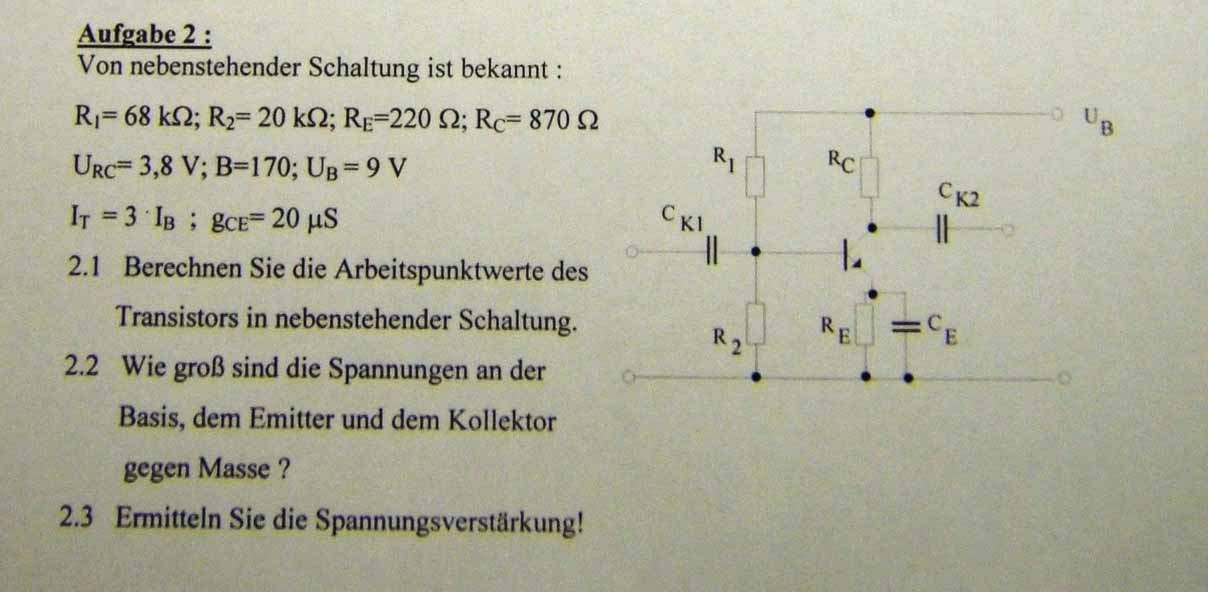

Hallo ihr lieben ich soll folgende schaltung berechen und find keinen Ansatz wer kann helfen???

ntg aufgabe 2.jpg
 Beschreibung:

Download
 Dateiname:  ntg aufgabe 2.jpg
 Dateigröße:  75 KB
 Heruntergeladen:  730 mal
schnudl
Moderator


Anmeldungsdatum: 15.11.2005
Beiträge: 6979
Wohnort: Wien
Beitrag schnudl Verfasst am: 04. Feb 2008 13:51    Titel: Antworten mit Zitat
R1 und R2 bestimmen das Basispotenzial (wir nehmen mal an der Querstrom ist viel grösser als der Basisstrom, sodass der Spannungsteiler quasi unbelastet ist).

Die Spannung an RE ist dann um 0,7V kleiner.
Dadurch ist der Emitterstrom (und der Kollektorstrom) bestimmt:

IE = U(RE)/RE

Das sollte als Tip ausreichen. Thumbs up!
_________________
Wenn du eine weise Antwort verlangst, musst du vernünftig fragen (Goethe)
schnudl
Moderator


Anmeldungsdatum: 15.11.2005
Beiträge: 6979
Wohnort: Wien
Beitrag schnudl Verfasst am: 04. Feb 2008 20:06    Titel: Antworten mit Zitat
schnudl hat Folgendes geschrieben:
wir nehmen mal an der Querstrom ist viel grösser als der Basisstrom, sodass der Spannungsteiler quasi unbelastet ist


Ich sehe gerade dass der Querstrom I(T) gegeben ist. Umso besser, dann geht es ohne Annahme.

Also



usw...
_________________
Wenn du eine weise Antwort verlangst, musst du vernünftig fragen (Goethe)
