Relais anschliessen aber wie??

doni · Anmeldungsdatum: 28.08.2006 Beiträge: 4

Hallo zusammen,
ich hoffe ihr könnt mir helfen, hab leider nicht soviel ahnung
und zwar will ich dem Relais ein schaltspannung von 12 V geben , damit es an 12 V dauer strom umspringt, will an die 12V Dauer strom dann 2 Lüfteranschliessen, an welche pins muss ich es anschließen???

nschlange · Anmeldungsdatum: 05.05.2006 Beiträge: 6

Hi,

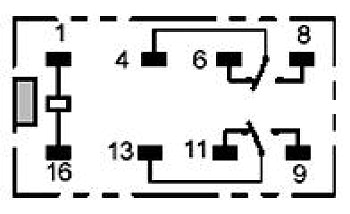

Du musst an die Pins 1 und 16 die 12V anlegen.
Dann werden 4-6 und 13-11 geöffnet,
4-8 und 13-9 geschlossen. Du kannst also zum
Beispiel an Pin 4 den Plus-Pol Deiner Stromquelle
für die Lüfter legen, an 8 den Plus-Pol des Lüfters
und die beiden Minuspole Lüfter-Quelle verbinden.

Viele Grüße
nschlange
