Gerritft Verfasst am: 23. Sep 2019 20:25 Titel: CR Glied

Antworten mit Zitat

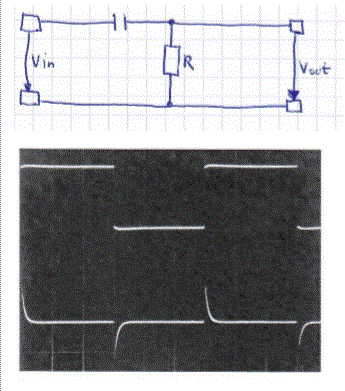

Was ändert sich im Oszilloskope , wenn der Widerstand R vergrößert wird? Wenn man den Widerstand vergrößert, dann wird die Frequnez tiefer,ist das richtig? Trotzdem verstehe ich nicht, wo man Passfilter einsetzt,für was sind die gut? Etwa nur um bestimmte Frequenzen rauszubekommen?


Beschreibung:

Dateigröße:

32.24 KB

Angeschaut:

1693 mal

twb8t5

Anmeldungsdatum: 10.08.2011
Beiträge: 70

twb8t5 Verfasst am: 24. Sep 2019 13:47 Titel: Re: CR Glied

Antworten mit Zitat

Gerritft hat Folgendes geschrieben:

Was ändert sich im Oszilloskope , wenn der Widerstand R vergrößert wird?

Hoffentlich nichts, aber die Spannung die vom Oszilloskop angezeigt wird dürfte allgemein und insb. an den Flanken steigen.

Zitat:

Wenn man den Widerstand vergrößert, dann wird die Frequnez tiefer,ist das richtig?

Nein. Die Grenzfrequenz wird tiefer.

Zitat:

Trotzdem verstehe ich nicht, wo man Passfilter einsetzt

Das ist ein Hochpass. Genauer ein Hochpass der für niedrige Frequenzen einen Hohenwiderstand aufweisst.

Zitat:

für was sind die gut? Etwa nur um bestimmte Frequenzen rauszubekommen?

Ja
