Strahlengang Konvexlinse

Multiple_Choice · Anmeldungsdatum: 08.04.2019 Beiträge: 77

Wie zeichne ich aus nachfolgender Skizze ausgehend vom Gegenstand, der sich an der Konvexlinse befindet, die Strahlen und was für ein Bild entsteht dadurch(real/virtuell).

Ansatz:
Zuerst, müsste hier ja ein virtuelles Bild entstehen, da sich der Gegenstand zwischen Brennpunkt und Linse befindet ?

franz · Anmeldungsdatum: 04.04.2009 Beiträge: 11583

Bitte die Aufgabe im Originaltext und die Skizze komplett.

Multiple_Choice · Anmeldungsdatum: 08.04.2019 Beiträge: 77

Aufgabenstellung:

Konstruieren Sie das Bild des abgebildeten Gegenstandes mit den ausgezeichneten Strahlen. Zeichnen Sie tatsächliche Strahlen mit durchgezogenen Linien, rückwärtige Verlängerungen mit gestrichelten Linie. Handelt es sich um ein reelles oder virtuelles Bild ?

Multiple_Choice · Anmeldungsdatum: 08.04.2019 Beiträge: 77

Also der Gegenstand ist der Pfeil, der seitlich links auf der Konvexlinse(Sammellinse) steht und nach links zeigt.
Eigentlich sollte die Aufgabe nun klar sein, jedoch weiss ich nicht wie man dort den Mittelpunktstrahl, Brennpunktstrahl und den Parallelstrahl, jeweils für Anfang und Ende des Pfeils einzeichnet, damit ein Bild entsteht.
Also ich weiss ja das es ein virtuelles Bild sein muss, da ja gilt f>g aber wie zeichne ich die Strahlen ein, sodass man das virtuelle Bild dann sieht.

franz · Anmeldungsdatum: 04.04.2009 Beiträge: 11583

Zum Originaltext fehlt noch die Originalskizze / Darstellung:

Multiple_Choice · Anmeldungsdatum: 08.04.2019 Beiträge: 77

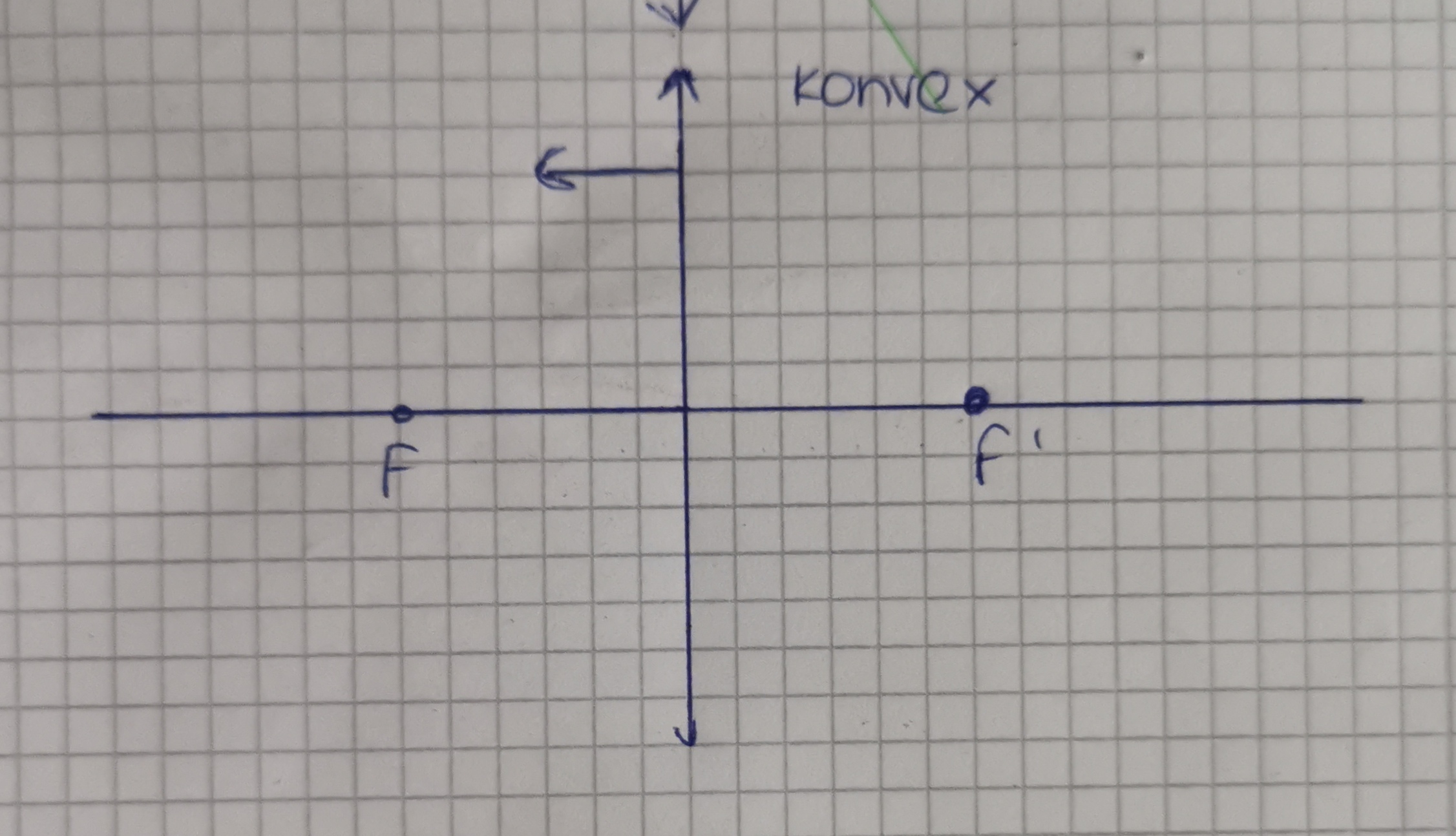

Das ist die Originalskizze.

Multiple_Choice · Anmeldungsdatum: 08.04.2019 Beiträge: 77

Wie bereits schon davor erwähnt repräsentiert der Pfeil den Gegenstand aber das sollte auch schon klar sein.
Hoffentlich lässt sich da noch jemanden finden der wirklich helfen möchte.

PhyMaLehrer · Anmeldungsdatum: 17.10.2010 Beiträge: 1085 Wohnort: Leipzig

Du darfst das nicht falsch verstehen, wenn so eindringlich zurück gefragt wird. Irgend etwas kann hier nämlich nicht stimmen. Wenn f und f' die Brennpunkte vor und hinter der Linse auf der optischen Achse sind, dann wäre die Senkrechte dazwischen die Linsenebene. Dann würde sich der Gegenstand aber nicht vor der Linse, sondern darüber befinden... grübelnd
