Druckkraft auf Klappe

Hydrostatikooo · Gast

Meine Frage:
Hallo, ich bräuchte dringend schnell Hilfe bei einer Aufgabe:
In einer Staumauer ist eine rechteckige Klappe zum Verschließen eines Auslasses angebracht. Mit Hilfe des dargestellten Mechanismus kann sich die Klappe um den Drehpunkt A öffnen. Die Klappe ist dabei über ein steifes Gestänge mit einem Hohlzylinder verbunden. Die Klappe bedeckt dabei nur den Auslass. Der Hohlzylinder ist mit Luft gefüllt. Durch eine Pumpe kann Luft zu- bzw. abgeführt werden, so dass die Masse des Hohlzylinders variabel eingestellt werden kann.

Meine Ideen:
Zu berechnen ist wenn das Wasser bei Wasserstand 1 ist (d.h vom Wasserstand bis zum Ende der Klappe hat es einen Abstand von h) die horizontale Kraft in x Richtung, die das Wasser auf die Klappe ausübt.
Zudem ist noch zu berechnen wenn der Wasserspiegel nun bei 2h ist, also Abstand von Wasserspiegel und Klappen Ende ist 2h, die vertikale Kraft in y Richtung, die das Wasser auf die Klappe ausübt.

hydrostatikooo · Anmeldungsdatum: 26.01.2019 Beiträge: 1

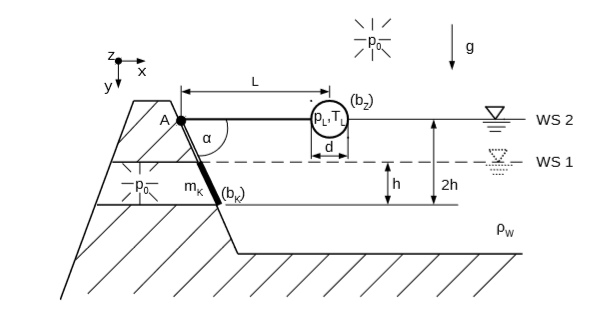

Hier ist noch die dazugehörige Skizze angehängt
