Klisa Verfasst am: 07. Jan 2019 10:52 Titel: Betrachtung eines Fahrradantriebs |
|
|
Hallo zusammen,

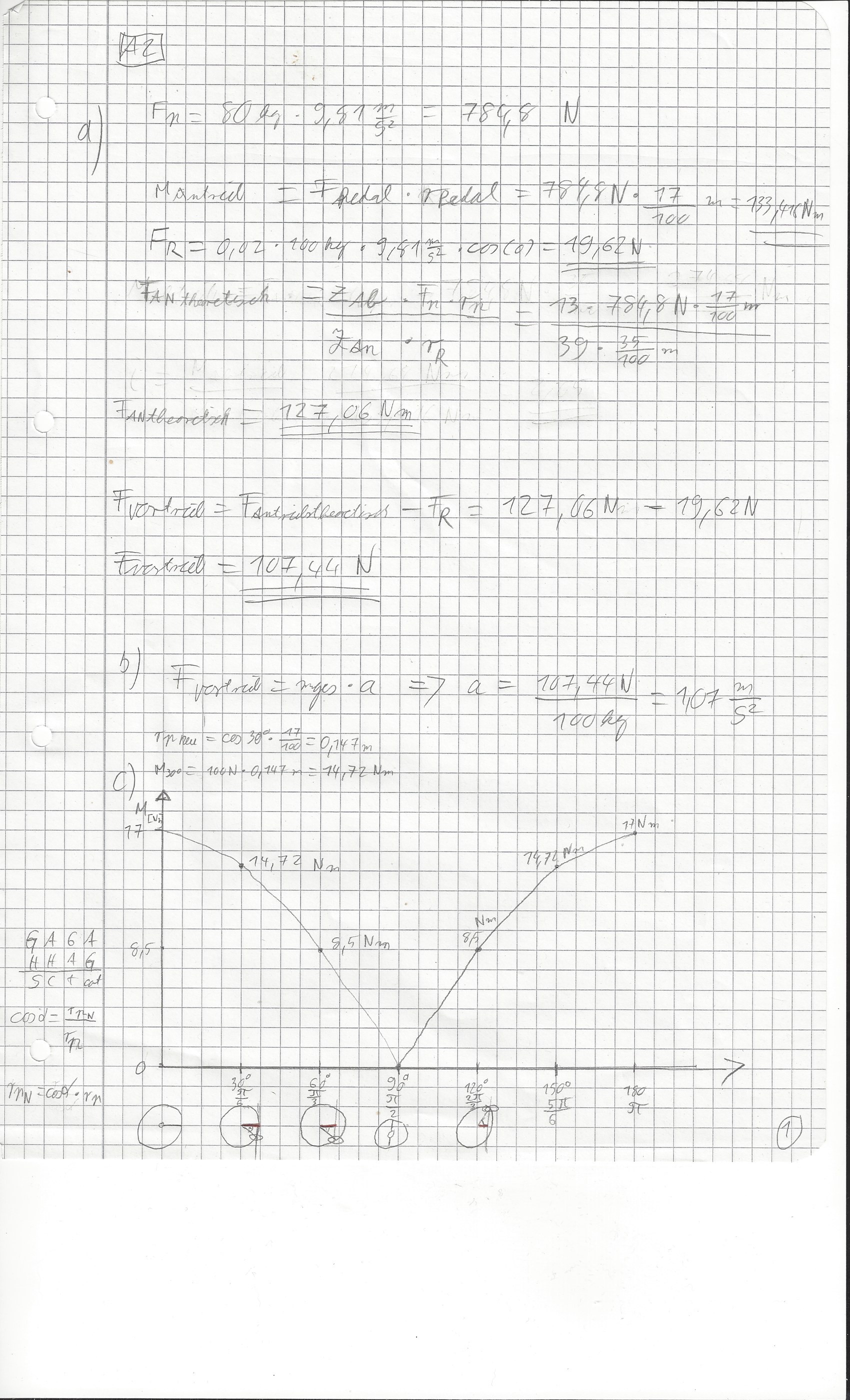

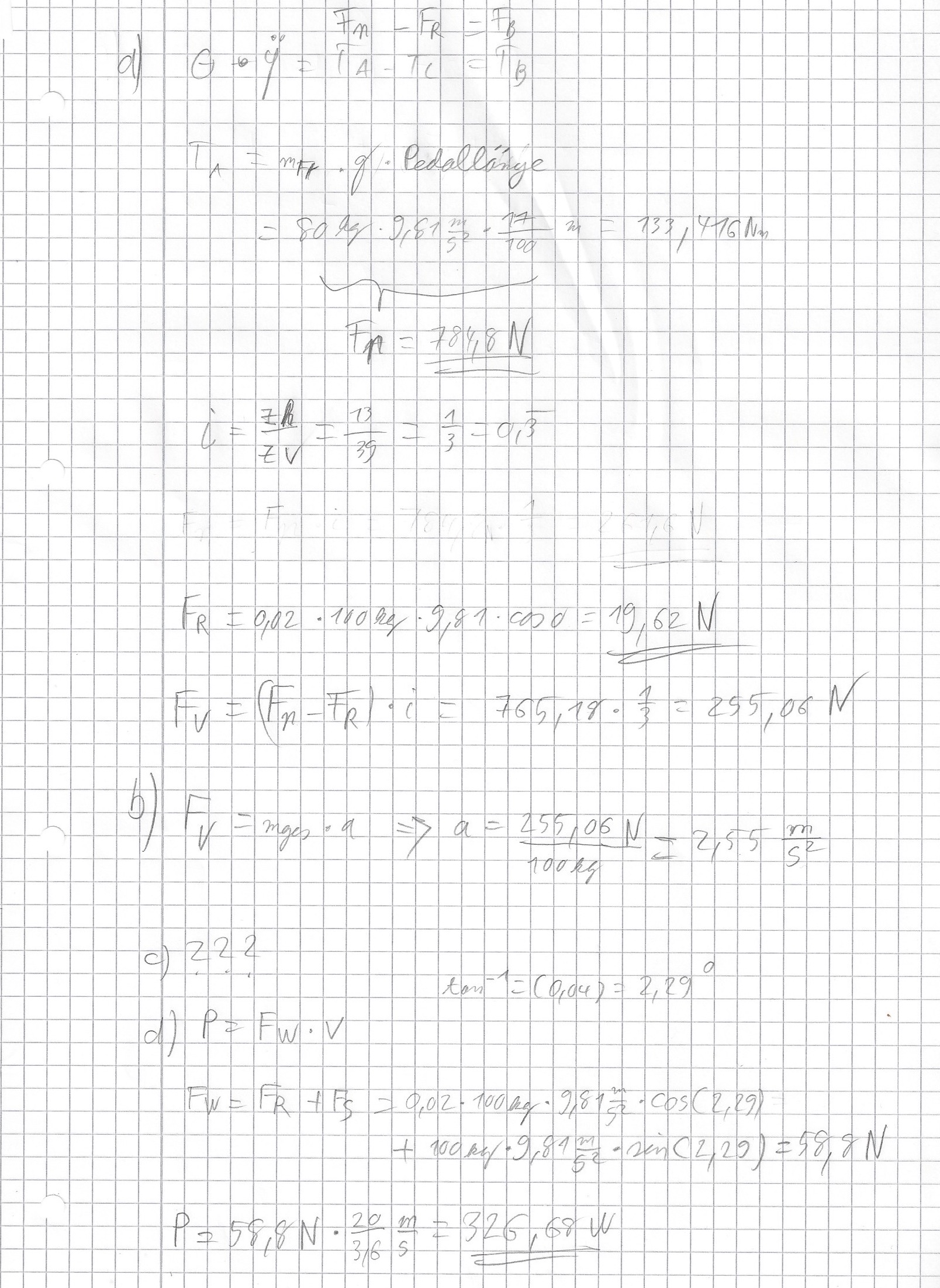

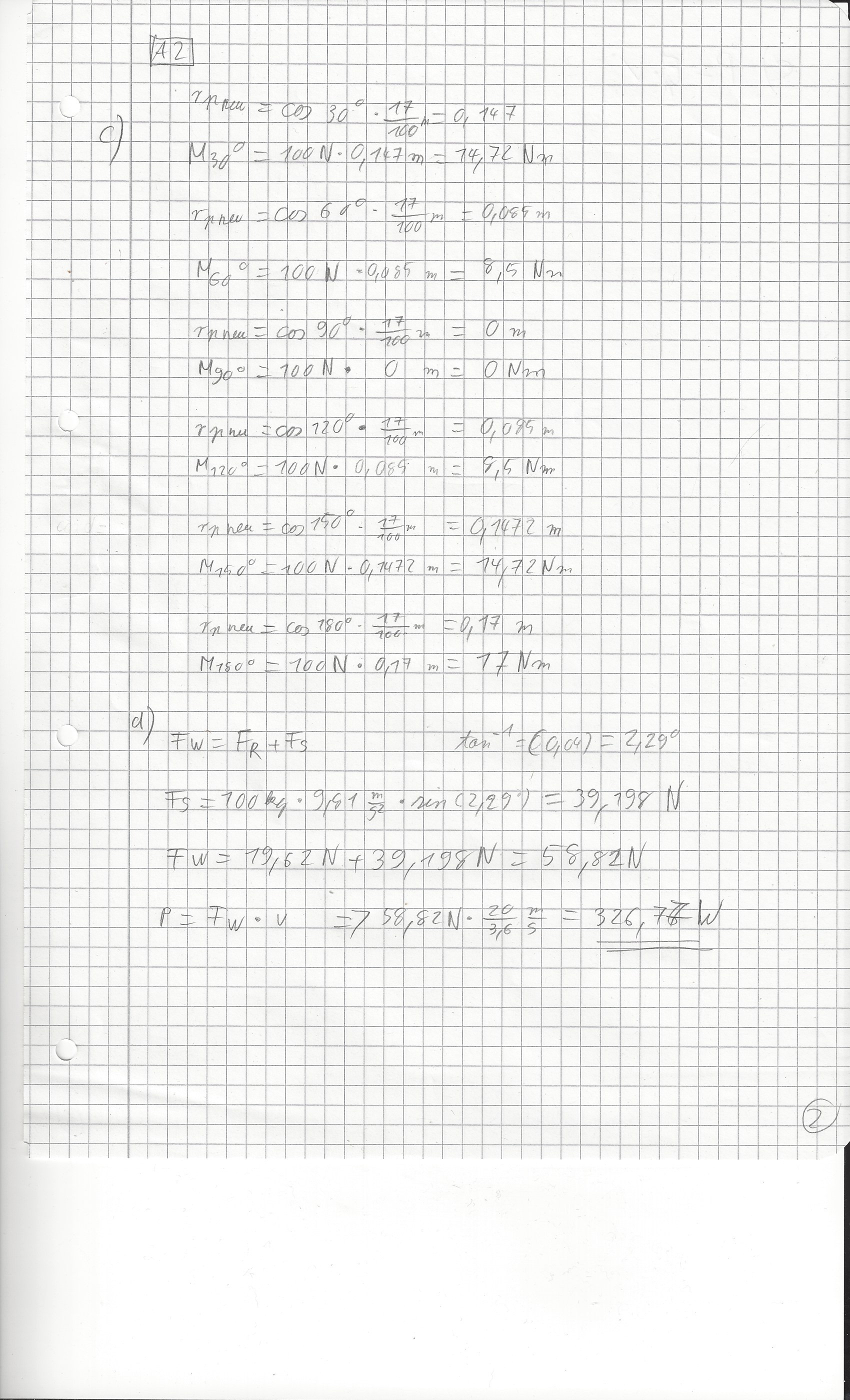

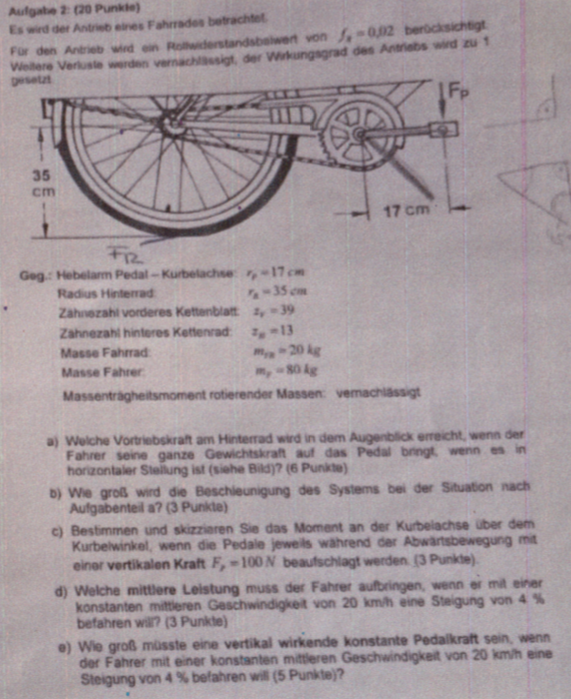

ich habe gerade versucht die untenstehende Aufgabe bei welcher ein Fahrradantrieb betrachtet wird zu lösen. Für die Teilaufgabe a, b, d habe ich Ansätze gefunden. Bei den Teilaufgaben c, e fehlt mir dieser jedoch.
Wenn jemand sich die Mühe machen würde generell mal darüber zu schauen wäre ich mit Dank verbunden.
Bitte Entschuldigt die schlechte Bildqualität. Es handelt sich um eine Altklausur die mal schnell mit dem Handy fotografiert wurde.
Freundlich Grüßt
Lisa
Beschreibung: |
|
Dateigröße: |
784.73 KB |
Angeschaut: |
1095 mal |
|
Beschreibung: |
|
Download |
Dateiname: |
Fahrradantrieb Lösungsansatz.jpg |
Dateigröße: |
818.77 KB |
Heruntergeladen: |
161 mal |
|
|
|
VeryApe
Anmeldungsdatum: 10.02.2008 Beiträge: 3252
|
VeryApe Verfasst am: 07. Jan 2019 12:21 Titel: |
|
|
zu a) Grundlagen
https://de.wikipedia.org/wiki/%C3%9Cbersetzung_(Technik)
und der Reifenradius hinten scheint bei dir überhaupt keine Rolle zu spielen
Den Fahrwiderstand zieh erst zum Schluss ab, wenn du die theoretische Antriebskraft am Hinterrad ohne Rollwiderstand berechnet hast.
b) ist ein Folgefehler
c)Würde ich ein M - Diagramm von 0 bis 2pi zeichnen. Der Winkel null sei bei 12 Uhr.
Wenn du die Fläche darin ausrechnest von 0 bis 2pi (Stichwort Integration ) bekommst du die Arbeit, die pro Umdrehung reingesteckt wird und die Frage wie lange dauert eine Umdrehung im Durchschnitt führt auf die mittlere Leistung die von einer konstanten vertikalen Kraft am Pedal zugeführt wird
Als Randbemerkung: Es gibt zwei Pedale auch wenn sie hier nur eines gezeichnet haben
d) ist richtig
e) ermittle das was ich dir bei c geschrieben habe und setze es mit d gleich
_________________ WAS IST LOS IN EUROPA? https://www.youtube.com/watch?v=a9mduhSSC5w |
|
|
Klisa
Anmeldungsdatum: 02.02.2013 Beiträge: 26
|
Klisa Verfasst am: 07. Jan 2019 20:36 Titel: |
|
|
[quote="VeryApe"]zu a) Grundlagen
https://de.wikipedia.org/wiki/%C3%9Cbersetzung_(Technik)
und der Reifenradius hinten scheint bei dir überhaupt keine Rolle zu spielen
Den Fahrwiderstand zieh erst zum Schluss ab, wenn du die theoretische Antriebskraft am Hinterrad ohne Rollwiderstand berechnet hast.

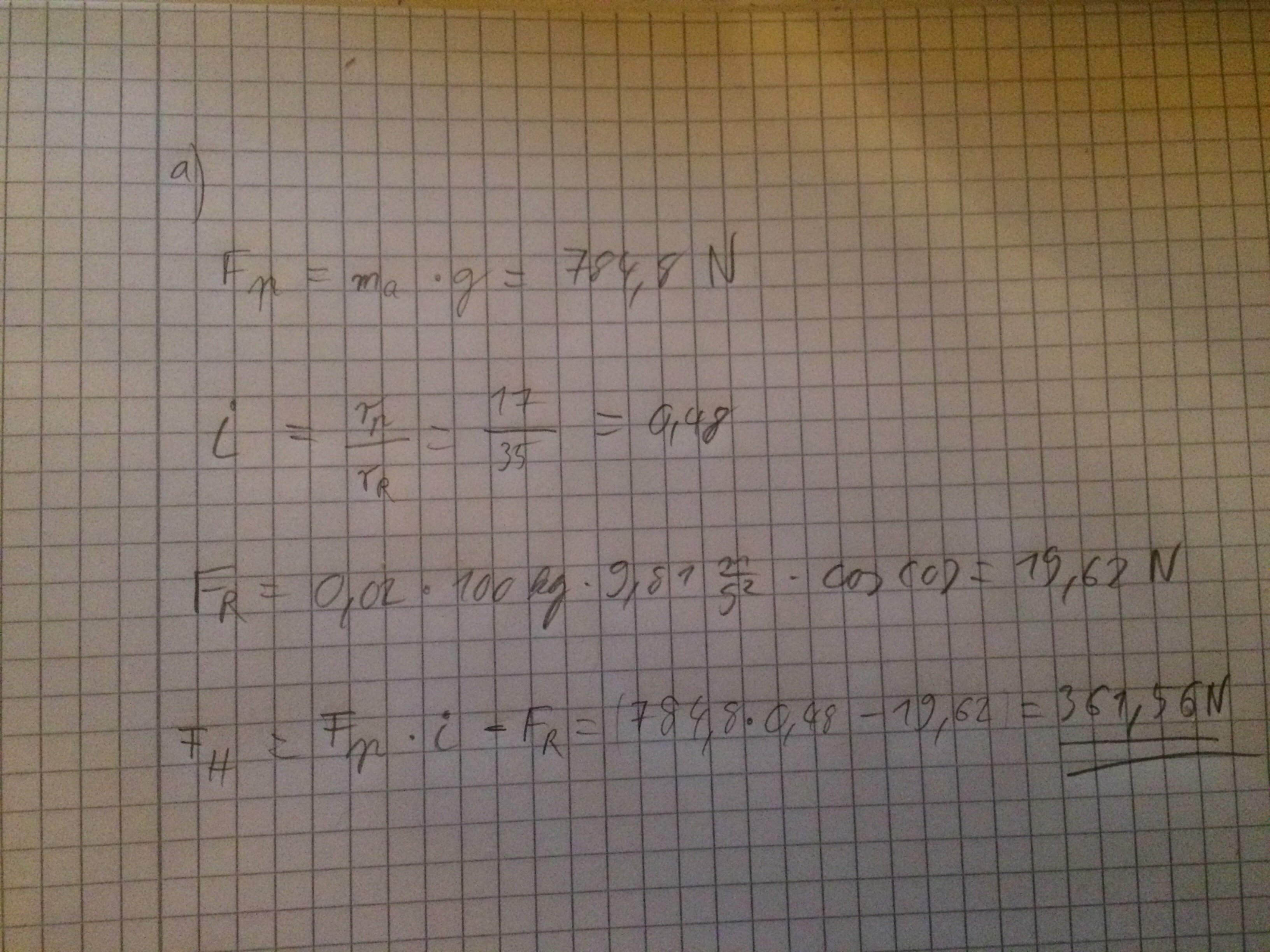

Vielen Dank für deine Hilfe! Ich fang jetzt mal mit dem Teilaufgabe a an und wenn du mir das go gibst mach ich Teil für Teilaufgabe weiter.
Beschreibung: |
|
Download |
Dateiname: |
IMG_3594.jpg |
Dateigröße: |
1.8 MB |
Heruntergeladen: |
131 mal |
|
|
|
VeryApe
Anmeldungsdatum: 10.02.2008 Beiträge: 3252
|
VeryApe Verfasst am: 07. Jan 2019 21:44 Titel: |
|
|
und was ist jetzt mit der Zahnradübersetzung?
Der Antrieb (Antriebsmoment) bist in dem Fall du wenn du am Fahrrad sitzt, und hinten ist der Abtrieb des Getriebes, du bist im Prinzip der Motor.
Da macht man nen Unterschied weil der Abtrieb normalerweise ein kleineres Moment liefert, weil beim Getriebe der Wirkungsgrad normalerweise kleiner als 1 ist.
Wäre er so wie bei dir immer 1 könnte man sich den Unterschied auch sparen.
wieso wendest du nicht die Formel an wie sie in dem Link stehen.
Da steht doch ein Drehmomentverhältnis von Mabtrieb zu Mantrieb entspricht i.
Da setzt mal für die Momente Kraft mal Normalabstand ein.
Und i hast du bereits schon zuvor richtig berechnet.
Die hier als Antriebskraft bezeichnete Kraft des Fahrrades mal der Reifendurchmesser ist das Abtriebsmoment.
Natürlich aufgrund der Namensgebung könnte man denken, man sollte es für das Antriebsmoment einsetzen.
Aber jeder Abtrieb eines Getriebes kann doch wieder der Antrieb für andere Bauteile sein, zum Beispiel der Antrieb fürs Hinterrad.
_________________ WAS IST LOS IN EUROPA? https://www.youtube.com/watch?v=a9mduhSSC5w |
|
|
Klisa
Anmeldungsdatum: 02.02.2013 Beiträge: 26
|
Klisa Verfasst am: 09. Jan 2019 16:02 Titel: |
|
|
VeryApe hat Folgendes geschrieben: | und was ist jetzt mit der Zahnradübersetzung?
Der Antrieb (Antriebsmoment) bist in dem Fall du wenn du am Fahrrad sitzt, und hinten ist der Abtrieb des Getriebes, du bist im Prinzip der Motor.
Da macht man nen Unterschied weil der Abtrieb normalerweise ein kleineres Moment liefert, weil beim Getriebe der Wirkungsgrad normalerweise kleiner als 1 ist.
Wäre er so wie bei dir immer 1 könnte man sich den Unterschied auch sparen.
wieso wendest du nicht die Formel an wie sie in dem Link stehen.
Da steht doch ein Drehmomentverhältnis von Mabtrieb zu Mantrieb entspricht i.
Da setzt mal für die Momente Kraft mal Normalabstand ein.
Und i hast du bereits schon zuvor richtig berechnet.
Die hier als Antriebskraft bezeichnete Kraft des Fahrrades mal der Reifendurchmesser ist das Abtriebsmoment.
Natürlich aufgrund der Namensgebung könnte man denken, man sollte es für das Antriebsmoment einsetzen.
Aber jeder Abtrieb eines Getriebes kann doch wieder der Antrieb für andere Bauteile sein, zum Beispiel der Antrieb fürs Hinterrad. |

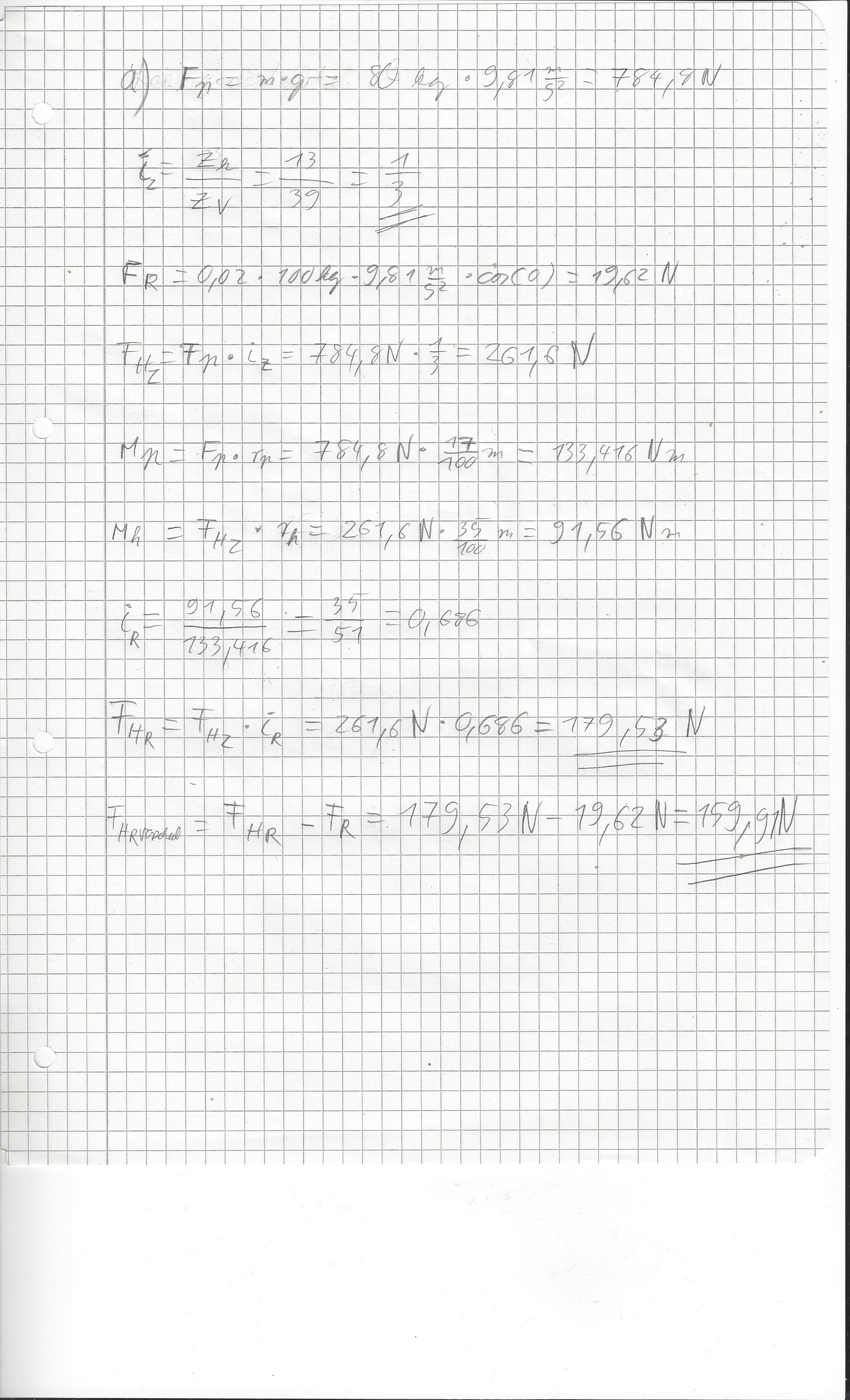

Ich hoffe ich konnte dir folgen!
