Manometer

Neue Frage »
Antworten »
    Foren-Übersicht -> Mechanik
Autor Nachricht
SteKoe



Anmeldungsdatum: 20.09.2017
Beiträge: 2

Beitrag SteKoe Verfasst am: 20. Sep 2017 20:28    Titel: Manometer Antworten mit Zitat

Meine Frage:
Liebes Forum,

ich habe folgende Aufgabe gegeben:

<img>https://picload.org/view/dgagpilw/image.png.html</img>


Meine Ideen:
Ich weiß wie man die Druckhöhe berechnen würde, wenn man nur ein U-Rohr gegeben hätte. Da allerdings nun zwei U-Rohre vorhanden sind, weiß ich nicht genau wie ich eine Gleichgewichtsbeziehung aufstellen soll. Ich hatte folgendes gedacht, allerdings ist dies falsch (es muss -48,63 kN rauskommen und ich komme auf um die 120 kN):
p1+(h1+(delta h/2))*roh*g = p2 + (h2- (delta h/2))*roh*g) + (delta h)*roh*g

Kann mir jemand beim Aufstellen der Gleichgewichtsbedingung helfen, sodass ich den Druckunterschied p1-p2 ermitteln kann?
isi1



Anmeldungsdatum: 03.09.2006
Beiträge: 2902
Wohnort: München

Beitrag isi1 Verfasst am: 20. Sep 2017 22:27    Titel: Antworten mit Zitat

Siehe http://forum.physik-lab.de/ftopic11107.html
_________________
Grüße aus München, isi •≡≈ ¹₁₂½√∠∞±∫αβγδεηκλπρσφω ΔΣΦΩ
moody_ds



Anmeldungsdatum: 29.01.2016
Beiträge: 515

Beitrag moody_ds Verfasst am: 20. Sep 2017 22:46    Titel: Antworten mit Zitat

edit: Zum einen solltest du nächstes Mal das Bild im Forum hochladen da externe Links irgendwann offline sind. Zum anderen wäre es nett wenn du auf einen Doppelpost hinweist. Habe für den Beitrag jetzt leider zu lange gebraucht und daher ist mir isi1's Beitrag nicht aufgefallen, aber jetzt haben sich 2 Leute die Arbeit gemacht...

Das kann jeder machen wie er mag, du musst gucken welches Vorgehen dir am besten liegt.

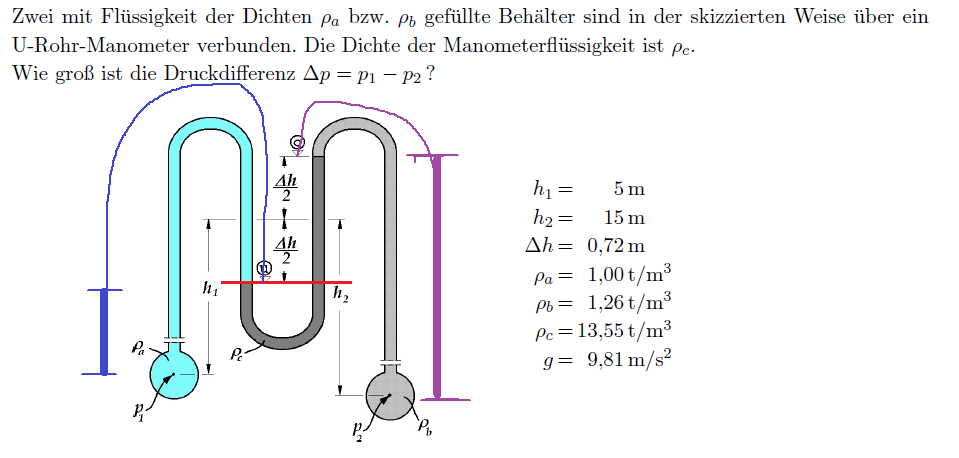

Ich habe mit (u) angefangen und weiß dass der Druck über der Grenzfläche an der Stelle (u) links dem Druck der blauen Linie entspricht. Den dünnen Teil kann man weglassen, da sich dieser weghebt. Bleibt dort also nur der dicke Teil übrig.



Das ist der selbe Druck an der Stelle (u) links wenn man unterhalb der Grenzfläche ist. Da in dem Bogen die Dichte konstant ist, ist das auch der selbe Druck wie an der Stelle (u) rechts.

Das will ich mit der roten Linie zeigen.

Nun kann man dasselbe machen, indem man sich an der Stelle (o) eine Referenzlinie denkt und kommt auf die violette dicke Linie.

Nun fehlt noch ein Ausdruck für die Stelle (u) rechts. Dies erledigen wir mit Hilfe der Stelle (o) links.



Um wie viel ist der Druck höher als ?

lg moody



 Beschreibung:

Download
 Dateiname:  image.png
 Dateigröße:  68.71 KB
 Heruntergeladen:  373 mal

xb
Gast





Beitrag xb Verfasst am: 20. Sep 2017 23:10    Titel: Antworten mit Zitat

Das wäre mein Ansatz

SteKoe



Anmeldungsdatum: 20.09.2017
Beiträge: 2

Beitrag SteKoe Verfasst am: 21. Sep 2017 17:13    Titel: Antworten mit Zitat

Vielen Dank für die Antworten!
@ moody_ds deine Erklärung war sehr hilfreich, aber auch die Formeln von isi und xb. smile

Ich verstehe nur noch nicht ganz, warum die Druckhöhe der dünnen Linien (siehe Abbildung von moody_ds) vernachlässigt werden können?
xb
Gast





Beitrag xb Verfasst am: 21. Sep 2017 22:27    Titel: Antworten mit Zitat

In der Zeichnung von moody_ds sieht man links und rechts 2 dicke Linien
Das sind die effektiven Höhen die Druck auf den Behälter ausüben
