Unbekanntes Schaltsymbol

xCuse · Anmeldungsdatum: 10.11.2015 Beiträge: 69

Hey,

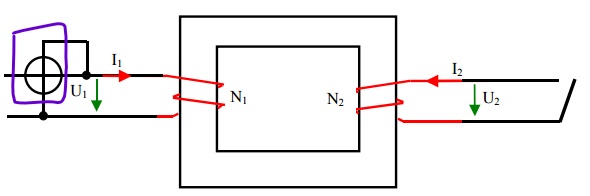

könnte mir jemand erklären was das für ein Schaltsymbol ist, welches ich mit lila markiert habe?
Finde das nicht in meinem Tabellenbuch und auf Wikipedia leider auch nicht.

GvC · Anmeldungsdatum: 07.05.2009 Beiträge: 14861

Das ist ein Leistungsmesser (in spannungsrichtiger Schaltung).

Dass es sich um eine spannungsrichtige Schaltung handelt, habe ich eingeklammert, weil das aus dem lila umrandeten Teil nicht hervorgeht, aber aus dem Rest der Schalrung.

xCuse · Anmeldungsdatum: 10.11.2015 Beiträge: 69

Danke für deine Antwort!
