Antiheld86
Anmeldungsdatum: 31.01.2017 Beiträge: 24
|
|
|
franz
Anmeldungsdatum: 04.04.2009 Beiträge: 11583
|
franz Verfasst am: 09. Feb 2017 19:15 Titel: |
|
|
n'Abend!
Zur Beschreibung der Bewegung würde ich das 2. Newtonsche Gesetz heranziehen. Bei der Gesamtkraft fällt die der Bewegung entgegengesetzte Reibung ins Gewicht und über das Verhältnis der Längeänderungen s2 : s1 wegen der Rolle müßte man nachdenken (vielleicht anhand einer kleiner Drehung d phi).
|
|
|
erkü
Anmeldungsdatum: 23.03.2008 Beiträge: 1414
|
erkü Verfasst am: 09. Feb 2017 21:30 Titel: |
|
|
Hey,
Du sprichst von Kräftegleichgewicht und stellst eine Momentengleichung auf. Kannst Du das erklären ?
Schneide das System frei und führe Seilkräfte ein. Dann wende dem 'ollen Isaac' sein Gesetz an.
PS.:
Übrigens toller Titel
_________________ Das Drehmoment ist der Moment, wo es zu drehen anfängt. :punk: |
|
|
Antiheld86
Anmeldungsdatum: 31.01.2017 Beiträge: 24
|
Antiheld86 Verfasst am: 09. Feb 2017 21:43 Titel: |
|
|
Du hast recht, ich meinte natürlich Momentengleichgewicht. Für dieses habe ich aber schon alles frei geschnitten und eben dieses Momentengleichgewicht aufgestellt. Ich weiß aber nicht warum es nicht stimmt.
|
|
|
erkü
Anmeldungsdatum: 23.03.2008 Beiträge: 1414
|
erkü Verfasst am: 09. Feb 2017 22:24 Titel: |
|
|
Antiheld86 hat Folgendes geschrieben: | Du hast recht, ich meinte natürlich Momentengleichgewicht. Für dieses habe ich aber schon alles frei geschnitten ... |
Hä ? Zeigen !
Zitat: | ... und eben dieses Momentengleichgewicht aufgestellt. Ich weiß aber nicht warum es nicht stimmt. |
Weil deine Kräfte nicht stimmen.

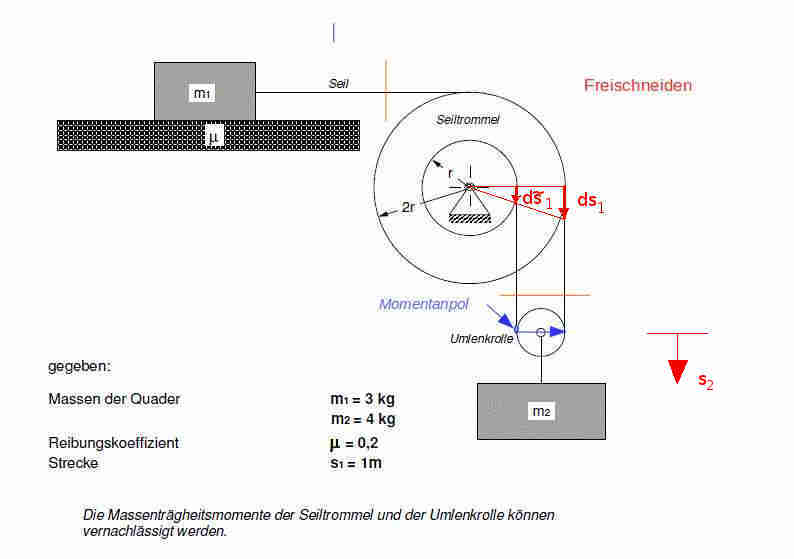

Beschreibung: |
|
Download |
Dateiname: |
antiheld-1.jpg |
Dateigröße: |
22.73 KB |
Heruntergeladen: |
311 mal |
_________________ Das Drehmoment ist der Moment, wo es zu drehen anfängt. :punk: |
|
|
Antiheld86
Anmeldungsdatum: 31.01.2017 Beiträge: 24
|
Antiheld86 Verfasst am: 10. Feb 2017 01:19 Titel: |
|
|
erkü hat Folgendes geschrieben: | Antiheld86 hat Folgendes geschrieben: | Du hast recht, ich meinte natürlich Momentengleichgewicht. Für dieses habe ich aber schon alles frei geschnitten ... |
Hä ? Zeigen !
Zitat: | ... und eben dieses Momentengleichgewicht aufgestellt. Ich weiß aber nicht warum es nicht stimmt. |
Weil deine Kräfte nicht stimmen. |
erst mal danke, dass du mir helfen möchtest! Dass meine Kräfte nicht stimmen hab ich mir schon fast gedacht, ich weiß aber nicht warum. Dein Schaubild hilft mir auch nicht weiter. Wieso ist an der Stelle ein Momentanpol? Es ist doch eine Rolle die sich mit der Bewegung dreht!? Vielleicht sagst du mir einfach warum meine Kräfte nicht stimmen?
Ich weiß eben nicht wie ich mit dieser doppelt aufgehängten Rolle umgehen soll.

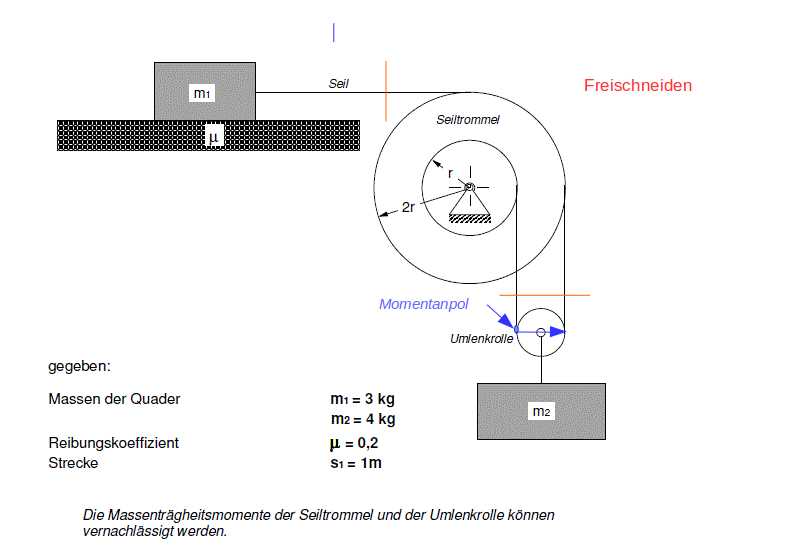

Beschreibung: |
|
Download |
Dateiname: |
kräfte-frei.gif |
Dateigröße: |
68.82 KB |
Heruntergeladen: |
290 mal |
|
|
|
erkü
Anmeldungsdatum: 23.03.2008 Beiträge: 1414
|
|
|
Myon
Anmeldungsdatum: 04.12.2013 Beiträge: 5908
|
Myon Verfasst am: 10. Feb 2017 19:33 Titel: |
|
|
Ich würde folgendermassen vorgehen: Bewegungsgleichungen für die beiden Massen aufstellen. Für die Masse 1 also z.B.
Zusammen mit der Gleichung für die Drehmomente, die auf die Achse wirken, und erhält man die Beschleunigung .
Dann eine Gleichung für die Energie aufstellen, und man erhält die t=0.668s.
PS: Ich habe die Aufgabe zu kompliziert gelöst. Eine Energiebetrachtung ist natürlich nicht nötig, man erhält die Zeit auch einfach, wie schon im ersten Beitrag angegeben, über .
|
|
|
VeryApe
Anmeldungsdatum: 10.02.2008 Beiträge: 3263
|
VeryApe Verfasst am: 11. Feb 2017 02:32 Titel: |
|
|
@Myon Ich frage mich, weil da steht das Trägheitsmoment der Seiltrommel ist zu vernachlässigen bzw kann man es als null betrachten, beim geringsten Drehmoment würde die Trommel unendliche winkelbeschleunigung erfahren.
Wer soll nun die Umlenkrolle bzw die Masse 2 daran hindern mit g hinunter zufallen und die Masse m1 am stehen bleiben hindern.
da sich die Seiltrommel bereits ohne Drehmoment ( Drehmoment gegen null) zu drehen anfängt und das Seil einfach nachliefert bis das Seil komplett abgewickelt ist und so die masse m2 samt umlenkrolle ungehindert herunterfällt.
Also ich sehe da ohne Trägheitsmoment keinen Sinn in der Aufgabe.
Vielleicht habe ich da einen denkfehler??????????
Es sei denn die Seiltrommel ist gegen drehen blockiert.
_________________ WAS IST LOS IN EUROPA? https://www.youtube.com/watch?v=a9mduhSSC5w |
|
|
VeryApe
Anmeldungsdatum: 10.02.2008 Beiträge: 3263
|
VeryApe Verfasst am: 11. Feb 2017 08:37 Titel: |
|
|
Ich habe mir das heute früh nochmal angesehen und glaube ich verstehe wie das gemeint ist.
Einerseits wirkt eine Kraft auf die Seiltrommel nach unten durch die Umlenkrolle auf Radius r.
Anderseits wird das Seil über 90 Grad auf Radius r2 auf der Seiltrommel geführt und dort soll man sich Seilreibung denken, überall sonst nicht.
vom Seil wirkt ein Umfangskraft auf Radus R2 auf die Seiltrommel die sie ins Momentengleichgewicht setzt und so verhindert das die Trommel unendlich schnell (kein Trägheitsmoment) beschleunigt.
Diese Umfangskraft wirkt aber als reactio wieder zusätzlich beschleunigenden auf die Masse m1, also etwas verstrickt das Beispiel.
Der Satz : Das Seil rutscht nicht durch über Trommel, dürfte ich am Abend wohl zu flüchtig überlesen haben.
habt ihr das berücksichtigt?????
_________________ WAS IST LOS IN EUROPA? https://www.youtube.com/watch?v=a9mduhSSC5w |
|
|
Antiheld86
Anmeldungsdatum: 31.01.2017 Beiträge: 24
|
Antiheld86 Verfasst am: 11. Feb 2017 10:04 Titel: |
|
|
VeryApe hat Folgendes geschrieben: | Ich habe mir das heute früh nochmal angesehen und glaube ich verstehe wie das gemeint ist.
Einerseits wirkt eine Kraft auf die Seiltrommel nach unten durch die Umlenkrolle auf Radius r.
Anderseits wird das Seil über 90 Grad auf Radius r2 auf der Seiltrommel geführt und dort soll man sich Seilreibung denken, überall sonst nicht.
vom Seil wirkt ein Umfangskraft auf Radus R2 auf die Seiltrommel die sie ins Momentengleichgewicht setzt und so verhindert das die Trommel unendlich schnell (kein Trägheitsmoment) beschleunigt.
Diese Umfangskraft wirkt aber als reactio wieder zusätzlich beschleunigenden auf die Masse m1, also etwas verstrickt das Beispiel.
Der Satz : Das Seil rutscht nicht durch über Trommel, dürfte ich am Abend wohl zu flüchtig überlesen haben.
habt ihr das berücksichtigt????? |
Was du übersehen hast ist, dass es eine Reibung zwischen m1 und der Unterlage gibt. Das hindert m1 daran einfach "durch zu rutschen".
|
|
|
Antiheld86
Anmeldungsdatum: 31.01.2017 Beiträge: 24
|
Antiheld86 Verfasst am: 11. Feb 2017 10:35 Titel: |
|
|
Myon hat Folgendes geschrieben: | Ich würde folgendermassen vorgehen: Bewegungsgleichungen für die beiden Massen aufstellen. Für die Masse 1 also z.B.
Zusammen mit der Gleichung für die Drehmomente, die auf die Achse wirken, und erhält man die Beschleunigung .
Dann eine Gleichung für die Energie aufstellen, und man erhält die t=0.668s.
PS: Ich habe die Aufgabe zu kompliziert gelöst. Eine Energiebetrachtung ist natürlich nicht nötig, man erhält die Zeit auch einfach, wie schon im ersten Beitrag angegeben, über . |
Wie kommst du auf ? Was ich sowieso nicht versteh ist, warum im Seil nicht überall die gleiche Kraft wirkt. Normalerweise ist die Seilkraft doch überall im Seil gleich!?
Außerdem stellt sich mir die Frage ob ich für die Rolle 2 die Erdbeschleunigung g annehmen kann oder auch hier die Beschleunigung unbekannt ist? Ich gehe von g aus.
|
|
|
VeryApe
Anmeldungsdatum: 10.02.2008 Beiträge: 3263
|
VeryApe Verfasst am: 11. Feb 2017 10:45 Titel: |
|
|
Zitat: | Was du übersehen hast ist, dass es eine Reibung zwischen m1 und der Unterlage gibt. Das hindert m1 daran einfach "durch zu rutschen".
|
Ich glaube nicht, daß du verstanden hast, was ich geschrieben habe.
Das Seil wird aussen über die Seiltrommel 90 Grad geführt.
Denk dir die Seiltrommel kann sich verdrehen ohne das Seil dort mitzunehmen, also ohne Reibung.
Dann würde die Masse m2 einfach mit g runterfallen samt Umlenkrolle.
Die Masse m1 würde einfach stehen bleiben.
Weil sich die Seiltrommel einfach drehen würde da sie kein Trägheitsmoment besitzt und somit keinen widerstand gegen Beschleunigung. die würde einfach das aufgwickelte Seil nachliefern.
nichts könnte die Masse m2 am fallen hindern.
_________________ WAS IST LOS IN EUROPA? https://www.youtube.com/watch?v=a9mduhSSC5w |
|
|
Antiheld86
Anmeldungsdatum: 31.01.2017 Beiträge: 24
|
Antiheld86 Verfasst am: 11. Feb 2017 10:49 Titel: |
|
|
VeryApe hat Folgendes geschrieben: |
Ich glaube nicht, daß du verstanden hast, was ich geschrieben habe.
Das Seil wird aussen über die Seiltrommel 90 Grad geführt.
Denk dir die Seiltrommel kann sich verdrehen ohne das Seil dort mitzunehmen, also ohne Reibung.
Dann würde die Masse m2 einfach mit g runterfallen samt Umlenkrolle.
Die Masse m1 würde einfach stehen bleiben.
Weil sich die Seiltrommel einfach drehen würde da sie kein Trägheitsmoment besitzt und somit keinen widerstand gegen Beschleunigung. die würde einfach das aufgwickelte Seil nachliefern.
nichts könnte die Masse m2 am fallen hindern. |
Achso, ja da hast du recht. Aber das Seil rutscht nicht auf der Rolle.
|
|
|
VeryApe
Anmeldungsdatum: 10.02.2008 Beiträge: 3263
|
VeryApe Verfasst am: 11. Feb 2017 10:55 Titel: |
|
|
ja und wie drückt man das mechanisch aus, durch Seilreibung.
am Radius r zieht eine Kraft die Seiltrommel nach unten von der umlenkrolle der Masse m2, klar?
da die Seiltrommel kein Trägheitsmoment besitzt, bedeutet das eine unendliche Winkelbeschleunigung der Seiltrommel.
das kann aber nicht sein, denn dann müssten auf der rechten Seite die Masse m1 und m2 ebenfalls unendlich nach unten beschleunigen.
Also bremst eine umfangskraft auf Radius 2r per Seilreibung die Seiltrommel, damit sie diese Kraft auf Radius r aufnehmen kann.
!!!! Auf die Seiltrommel darf kein resultierndes Drehmoment wirken, weil nichts resultiernd gebraucht wird um sie in Bewegung zu setzen!!!!!!!
_________________ WAS IST LOS IN EUROPA? https://www.youtube.com/watch?v=a9mduhSSC5w |
|
|
Myon
Anmeldungsdatum: 04.12.2013 Beiträge: 5908
|
Myon Verfasst am: 11. Feb 2017 11:00 Titel: |
|
|
@Antiheld86: Stell Dir einfach vor, die Rolle mache eine Drehung. Dann verschiebt sich die Masse 1 um , die Masse 2 hingegen um . Für die zurückgelegten Strecken gilt daher , und bei gleichförmiger Beschleunigung .
Zur Seilkraft: auf den ersten Blick ist es tatsächlich etwas überraschend, dass die Seilkräfte auf die Massen 1 und 2 betragsmässig nicht gleich sind, obwohl das Seil masselos ist. Dies sieht man aber ein, wenn man die Drehmomente betrachtet, die auf die Achse wirken. Da das Trägheitsmoment gleich null sein soll, muss gelten
.
@VeryApe: Die Rolle mit der Seiltrommel hat schon einen Effekt: wie oben erwähnt, sind nicht nur die zurückgelegten Strecken und die Beschleunigungen der Massen nicht gleich, sondern auch die Seilkräfte. Die in der Aufgabe erwähnte Bedingung, dass das Seil auf der Rolle nicht rutscht, ist relevant, denn zwischen der Rolle und dem Seil wirkt eine Haftreibungskraft - sonst wären die Seilkräfte ja auf beide Massen gleich.
|
|
|
Myon
Anmeldungsdatum: 04.12.2013 Beiträge: 5908
|
Myon Verfasst am: 11. Feb 2017 11:17 Titel: |
|
|
Antiheld86 hat Folgendes geschrieben: | Außerdem stellt sich mir die Frage ob ich für die Rolle 2 die Erdbeschleunigung g annehmen kann oder auch hier die Beschleunigung unbekannt ist? Ich gehe von g aus. |
Noch dazu: ich nehme an, Du meinst die Masse 2. Diese wird nicht mit g beschleunigt. Es gilt die Bewegungsgleichung
.
Mit den beiden Bewegungsgleichungen und den Beziehungen zwischen und ergibt sich die Beschleunigung .
|
|
|
VeryApe
Anmeldungsdatum: 10.02.2008 Beiträge: 3263
|
VeryApe Verfasst am: 11. Feb 2017 11:17 Titel: |
|
|
Darum frage ich ja ob ihr das berücksichtig habt, ich erkenne das bei keinen Skizzen. ich erhalte.
FU sei die Umfangskraft an der Seiltrommel.
und
damit sehe ich das du es berücksichtig hast.
