Autor |
Nachricht |
Subis
Anmeldungsdatum: 29.06.2015 Beiträge: 10
|
|
|
hansguckindieluft
Anmeldungsdatum: 23.12.2014 Beiträge: 1212
|
hansguckindieluft Verfasst am: 29. Jun 2015 22:21 Titel: |
|
|
Hallo,
x/2 ist doch (a/2)/cos(30°), also a/wurzel(3).
Der Winkel zwischen h und a ist dann arcsin(1/wurzel(3))
Gruß
|
|
|
Subis
Anmeldungsdatum: 29.06.2015 Beiträge: 10
|
Subis Verfasst am: 30. Jun 2015 12:03 Titel: |
|
|
danke für deine antwort!
hmm dann müsstest du ja x/2 als hypothenuse haben, wie bist du darauf gekommen das kräfteparallelogramm so darzustellen?
könntest du es vielleicht mal skizzieren wie du dort hin gekommen bist, weil ich habe damit noch echt ein problem bei solchen problemstellungen das kräfteparallelogramm zu ermitteln, bei einfacheren aufgaben ist das überhaupt kein problem aber hier scheint man die vektoren frei anordnen zu müssen und da bin ich noch nicht ganz hinter gestiegen.
habe es über den pythagoras gemacht, da es mir am einfachsten schien und andere ergebnisse als wenn ich die trigonometrischen funktionen benutze sollte ich ja auch nicht bekommen

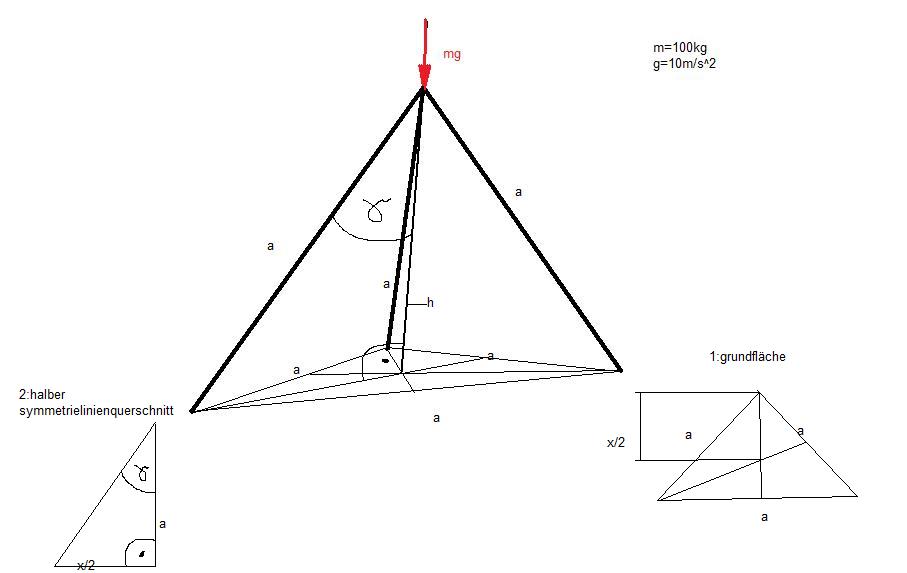

ich habe im kräfteparallelogramm die höhenachse der pyramide als gewichtskraft und die kantenlänge a (ist die richtung in der die Stabkraft verläuft), den winkel zwischen diesen beiden habe ich als gamma bezeichnet, und die müsste ja eig. ein richtiger ansatz sein, ich schätze mal das ich einfach fehler bei der berechnung des winkels gemacht habe, nur verstehe ich nicht wieso meine berechnung falsch ist..
|
|
|
hansguckindieluft
Anmeldungsdatum: 23.12.2014 Beiträge: 1212
|
hansguckindieluft Verfasst am: 30. Jun 2015 12:21 Titel: |
|
|
Subis hat Folgendes geschrieben: | danke für deine antwort!
hmm dann müsstest du ja x/2 als hypothenuse haben, wie bist du darauf gekommen das kräfteparallelogramm so darzustellen? |
Schau Dir mal die Grundfläche in Deiner eigenen Skizze an. Diese ist doch ein gleichseitiges Dreieck mit Kantenlänge a. Alle Winkel sind 60°. Wenn ich an einem der drei 60°- Winkel die Winkelhalbierende bilde, kann ich doch ein Dreieck konstruieren, dessen Hypotenuse x/2 ist und dessen Ankathete a/2 ist. Und der Winkel zwischen Hypotenuse und Ankathete ist dann 30°.
Gruß
|
|
|
Subis
Anmeldungsdatum: 29.06.2015 Beiträge: 10
|
Subis Verfasst am: 30. Jun 2015 15:03 Titel: |
|
|
ahh, gut jetzt habe ich es auch verstanden, hätte ich wissen müssen mit der winkelhalbierenden, in meiner skizze hatte ich es sogar so dargestellt das es mir auffallen müsste
gut, dann komme ich auch auf jedenfall auf:
dann habe ich folgendes gemacht:
damit ist die aufgabe ja schon so gut wie gelöst:
nurnoch den winkel auf die gewichtskraft beziehen:
muss nur noch nachher in den TR eingeben um zu prüfen ob es stimmt,
danke für deine hilfe
|
|
|
hansguckindieluft
Anmeldungsdatum: 23.12.2014 Beiträge: 1212
|
hansguckindieluft Verfasst am: 30. Jun 2015 15:11 Titel: |
|
|
Hallo,
da ist noch ein Fehler im Kräftegleichgewicht.
Es muss doch für das vertikale Kräftegleichgewicht folgendes gelten:
Gruß
|
|
|
Subis
Anmeldungsdatum: 29.06.2015 Beiträge: 10
|
Subis Verfasst am: 30. Jun 2015 15:22 Titel: |
|
|
oh, dankeschön
liegt es daran, dass ich hier einen Druckstab habe? oder wie bist du die diese GGB gekommen? eine art knotenregel?
|
|
|
hansguckindieluft
Anmeldungsdatum: 23.12.2014 Beiträge: 1212
|
hansguckindieluft Verfasst am: 30. Jun 2015 15:26 Titel: |
|
|
na, die Gewichtskraft wird doch in alle drei Stäbe gleichmäßig eingeleitet.
Und die vertikale Kraftkomponente jeder der drei Stabkräfte ist doch
Gruß
|
|
|
Subis
Anmeldungsdatum: 29.06.2015 Beiträge: 10
|
Subis Verfasst am: 30. Jun 2015 15:50 Titel: |
|
|
gut, dann hatte ich doch den richtigen gedankengang(natürlich habe ich noch das minuszeichen vergessen) , vielen dank für deine hilfe, übrigens ich hab es gerade nochmal im TR eingegeben, es kommen 408N raus und durch die genannte GGB kommt -408N raus
edit: aber ich verstehe noch nicht wieso mein weg, den ich von anfang an genutzt habe, falsch ist also das mit dem pythagoras
lg Subis
|
|
|
hansguckindieluft
Anmeldungsdatum: 23.12.2014 Beiträge: 1212
|
hansguckindieluft Verfasst am: 30. Jun 2015 16:02 Titel: |
|
|
Subis hat Folgendes geschrieben: |
edit: aber ich verstehe noch nicht wieso mein weg, den ich von anfang an genutzt habe, falsch ist also das mit dem pythagoras |
weil es zur Ermittlung von x/2 das von Dir genutzte Dreieck so nicht gibt.
Du hättest ja eine Kathete a/2, eine Hypotenuse a und eine Kathete x/2.
Wo siehst Du dieses Dreieck??
Gruß
|
|
|
Subis
Anmeldungsdatum: 29.06.2015 Beiträge: 10
|
Subis Verfasst am: 30. Jun 2015 22:15 Titel: |
|
|
wenn man die halbe Grundfläche nimmt hat man x die Winkelhalbierende als Ankathete zum 30° winkel und als Gegenkathete hat man a/2 und als Hypothenuse a
hab einfach auf beiden seiten der formel für x (pythagoras) durch 2 geteilt und bin daher auf diese rechnung gekommen
lg Subis
|
|
|
hansguckindieluft
Anmeldungsdatum: 23.12.2014 Beiträge: 1212
|
hansguckindieluft Verfasst am: 30. Jun 2015 22:20 Titel: |
|
|
aaaaahso.
jetzt verstehe ich auch, weshalb Du die Strecke x/2 genannt hast.
Aber x/2 ist doch nicht die Hälfte der Winkelhalbierenden!
Gruß
|
|
|
Subis
Anmeldungsdatum: 29.06.2015 Beiträge: 10
|
Subis Verfasst am: 01. Jul 2015 09:10 Titel: |
|
|
Aaah, dann hab ich da wohl einen falschen gedankengang gehabt, vielen dank!
Lg Subis
|
|
|
|
