Verstärkung der Offsetspannung

Pfirsichmensch · Anmeldungsdatum: 09.08.2014 Beiträge: 284

Die Aufgabe scheint nicht schwer zu sein aber irgendwie krieg ichs nicht gebacken sie zu lösen.

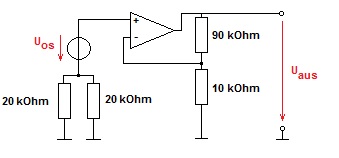

Ein Operationsverstärker der eigentlich ideale Eigenschaften besitzt, hat eine Offsetspannung von 2 mV. In welchem Bereich könnte die Ausgangsspannung U_A liegen? Das Schaltbild sieht folgendermaßen aus (Bild).

Der Spannungsabfall am 10 kOhm Widerstand am Ausgang sei

Ich wende erst den Spannungsteiler am Ausgang an:

Die beiden parallelen 20 kOhm Widerstände am Eingang fasse ich zusammen und mache einen Maschenumlauf im Eingangskreis:

Entweder bin ich gerade total verpeilt - oder ich kann hier einfach nichts richtig bestimmen.

Die Musterlösung sagt, dass die Ausgangsspannung im Bereich 20 mV liegen könnte. Wie kommt man darauf? grübelnd

schnudl · Moderator Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien

Ioffset kannst du als Null annehmen.
Dann steht das Ergebnis dort.

Pfirsichmensch · Anmeldungsdatum: 09.08.2014 Beiträge: 284

DANKE SCHNUDL! Big Laugh

Ich war die ganze Zeit am nachdenken und kam einfach auf nichts ...
