Rechtecksignal

blurry333 · Anmeldungsdatum: 03.01.2009 Beiträge: 82 Wohnort: Weiden

Hallo,

ein Rechtecksignal besteht ja aus mehreren Sinusschwingungen. Wenn ich ein Rechtecksignal mit 20 Khz habe dann ist die 1. Oberschwingung bei 60 Khz. Baue ich einen Tiefpass mit 50 Khz dann seh ich am Ausgang nur einen Sinus obwohl ich ja einen REchteck reingeschickt habe.

So nun zur eigentlichen Frage.

Dieses Addieren der Schwingungen wie funktioniert das ? Dass dieses Addieren automatisch passiert damit hab ich ein Problem.

TomS · Moderator Anmeldungsdatum: 20.03.2009 Beiträge: 18029

Das Stichwort heißt Fourierreihe

blurry333 · Anmeldungsdatum: 03.01.2009 Beiträge: 82 Wohnort: Weiden

ja schon. aber ich schick jetzt an deinen Computer ein Rechtecksignal. Wer führt da die Additionen in der Fourierreihe durch ?

TomS · Moderator Anmeldungsdatum: 20.03.2009 Beiträge: 18029

Niemand, weil das digital abläuft ;-)

Ernsthaft: du musst unterscheiden zwischen a) der prinzipiellen Darstellung beliebiger Signale über Sinus- / Cosinus-Funktionen mittels Fouriertransformation und b) der praktischen Durchführung, z.B. in elektronischen Bauelementen.

blurry333 · Anmeldungsdatum: 03.01.2009 Beiträge: 82 Wohnort: Weiden

Ein Rechtecksignal wird praktisch also nicht so erzeugt dass man Sinusschwingungen addiert ????

PhyMaLehrer · Anmeldungsdatum: 17.10.2010 Beiträge: 1085 Wohnort: Leipzig

Nein, sondern indem eine Gleichspannung ein- und ausgeschaltet (und ggf. noch umgepolt) wird.

Profi · Anmeldungsdatum: 27.05.2013 Beiträge: 37

Hi,

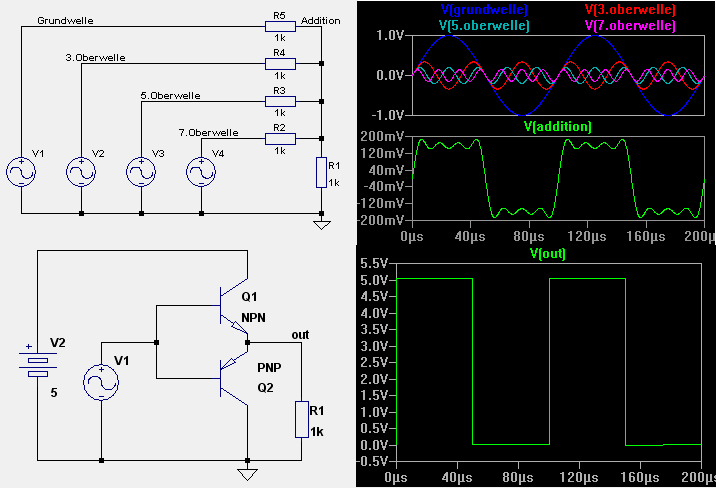

also im Prinzip kann man schon auch in der Praxis Rechtecke aus Sinuswellen erzeugen. Man braucht aber eine große Menge Oszillatoren, die auch exakte Phasen und Amplituden haben müssen. Dann brauchst nur noch ein Widerstandswerk zum Addieren.
Normalerweise wird es aber so wie PhyMaLehrer geschrieben hat gemacht.
Grüße
