Kapazitive Taster

mullerc · Anmeldungsdatum: 22.02.2012 Beiträge: 2

Sehr geehrte Damen und Herren,

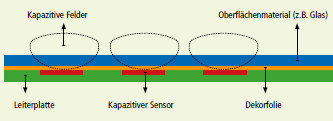

ich arbeite zur Zeit an einem Prüfstand, in welchem Kapazitive Taster (welcher im Prinzip
wie ein Kondensator funktioniert - humaner Finger nähert sich dem kapazitiven Taster an,
dadurch ändert sich die Kapazität, was ein Controller registriert und somit ein I/O Signal ausgibt) überprüft.

Nun zu meiner eigentlich Anfrage:

Um diese Tests objektiv und rekonstruierbar zuhalten soll anstatt eines
humanen Fingers ein "Dummy"-Finger aus Kunstoff verwendet werden.

Daher wollte ich wissen welche Kennwerte des menschlichen Fingers hauptsächlich für diesen Effekt verantwortlich sind.

Leonardo vom Winde · Anmeldungsdatum: 24.02.2011 Beiträge: 237 Wohnort: Dritter Planet

Hi,
der menschliche Körper hat eine Kapazität zur Umgebung von ca. 500pF, der Körperwiderstand beträgt ca. 500 Ohm umgeben vom hochohmigen Hautwiderstand. Mit nur einem Dummyfinger wirst du das nicht nachbilden können.

Grüße Leo

mullerc · Anmeldungsdatum: 22.02.2012 Beiträge: 2

Hey,
erst mal vielen Dank für die zügige Antwort,

Nur Zurverständis:
ich muss für diesen Kapazitiven Schalter den kompletten Körper betrachten?

auch wenn eigentlich nur der Finger in das elektrische Feld eindringt?

Leonardo vom Winde · Anmeldungsdatum: 24.02.2011 Beiträge: 237 Wohnort: Dritter Planet

Hi,

naja wenn man nicht weiß welche Art dein Schalter ist, isses schwer was genaues dazu zu sagen.
In deinem Fall reicht für die Schaltauslösung wohl ein Dummyfinger, aber um die Störsicherheit gegenüber Elektrosmok zu testen braucht es meiner Meinung nach einen Ganzkörperdummy.
Das kann man in den Kochshows sehen, wenn die Herde dich zusammen stehen und sich der Moderator zwischen die Kandidaten stellt funktioniert die Bedienung Herde nicht immer. Da gibt es wohl eine Verkopplung über die Körperkapazitäten.
Wie ich ein Fingerdummy bauen würde? Nicht lachen! Ein mit Salzwasser gefülltes Kondom. Big Laugh

Grüße Leo

D3 · Gast

Ich schlage vor kondensator in pF Berich auf einer Seite des Kondensators erden und die andere über eine Münze an die Schaltung legen.

Senji · Gast

Hast du es hingebekommen ?

Die selbe Frage beschäftigt mich auch schon eine Zeit lang.
