Mittleren Umfang eines Transformatorkerns berechnen

skywalker · Anmeldungsdatum: 01.04.2006 Beiträge: 198

Guten morgen,

ich habe mal eine frage an euch.

Wie berechne ich den mittleren Umfang eines Transformatorkerns?

Der Magnet sah folgendermaßen aus:

Siehe beigelegte Skizze.
Die dicke des Magneten beträgt 3 cm (alle angaben sind in cm)

wie kann ich das verstehen, den mittleren Umfang zu berechnen?

Ich bin euch sehr dankbar,wenn ihr mir aus diese missligen lage helfen könntet. und ich bin mir darüber bewusst, dass das eine viel zu einfache aufgabe ist. aber irgendwie stehe ich grad auf dem schlauch.

ps: Um den Magneten waren dann noch zwei Spulen. Das Ziel des Versuches soll dann unter anderem sein, die Magnetische Feldstärke H zu berechnen. Und l soll dann die Länge der geschlossenen Feldlinien, also der mittlere Umfang des Transformatorkerns, sein.

[Ich habe mal den großen weißen Rand der Skizze etwas abgeschnitten. Schönen Gruß, dermarkus]

dermarkus · Administrator Anmeldungsdatum: 12.01.2006 Beiträge: 14788

Ich glaube, mit dem mittleren Umfang ist die Länge einmal herum mitten im Transformatorkern gemeint.

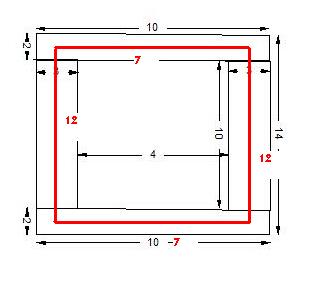

Damit (siehe Skizze unten) komme ich hier also auf einen mittleren Umfang von

(7+12+7+12) cm = 38 cm

skywalker · Anmeldungsdatum: 01.04.2006 Beiträge: 198

ah, danke dermarkus.

das entspricht tatsächlich dem ergebniss. da hatte ich wohl ein brett vorm kopf. konnte mir nicht so richtig vorstellen, was mit mittlerem umfang gemeint war.

danke :-)

jetzt habe ich noch eine doofe frage. wahrscheinlich noch blöder als die andere. aber ich trau mich mal:

Nun soll das Magnetfeld berechnet werden. Dazu braucht man die Querschnittsfläche des Transformatorkerns. und da bin ich nicht sicher welche sie damit meinen.

skywalker · Anmeldungsdatum: 01.04.2006 Beiträge: 198

ich hätte ja jetzt gedacht, dass man es folgendermaßen berechnet:

A = 3*3 = 9. Also, die dicke des Magneten, und dann diese 3cm die man an der skizze sieht. kann das stimmen?

Rogowski · Anmeldungsdatum: 30.10.2006 Beiträge: 69 Wohnort: Linz / Austria

wenn der Kern überall die gleiche Dicke hat, wirst du mit zwei verschiedenen Querschnitten rechnen müssen.

A1=3*d (Querschnitt der Seitenteile)

A2=2*d (Querschnitt des oberen bzw. unteren Teils)

d...Dicke des Kerns
