Biegung eines Bauteils berechnen

JohnD · Anmeldungsdatum: 11.02.2022 Beiträge: 2

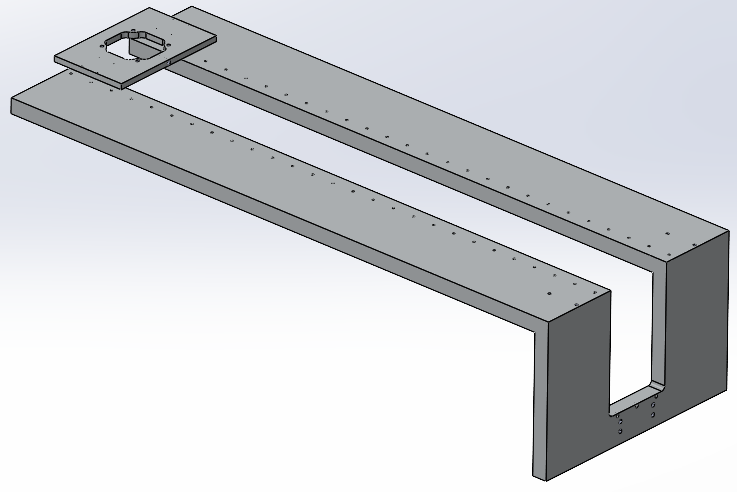

Im Anhang befindet sich die nötige Geometrie und Abmaße.

Ich möchte jetzt berechnen, wie groß die Biegespannung in dem Bauteil ist.

Ich bin mir unsicher, ob mein Ansatz der richtige war, denn ich habe die "Nut" gar nicht berücksichtigt, sondern nur so gerechnet, als ob es ein Rechteckbalken wäre.

Es handelt sich hierbei um Stahl.

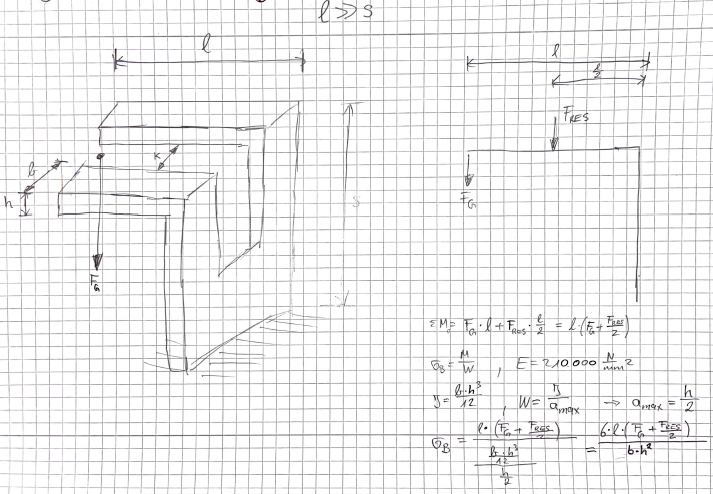

Die Biegespannung, die ich berechnet habe, ist unten rechts zu sehen mit

.

Ich habe irgendwie in meiner Berechnung den E-Modul gar nicht eingebunden, wo ist mein Fehler?

Mathefix · Anmeldungsdatum: 05.08.2015 Beiträge: 5868 Wohnort: jwd

Was bedeutet F_res?

Auf einen Kragarm wirkt F_G/2

An der Einspannstelle des Kragarms.

Der E-Modul wird in der Berechnung der Biegespannung nicht benötigt,
sondern zur Berechnung der Durchbiegung. Soll die berechnet werden?

roycy · Anmeldungsdatum: 05.05.2021 Beiträge: 961
