angeregte schwingung

Dominique · Anmeldungsdatum: 28.11.2010 Beiträge: 3

Hallo,

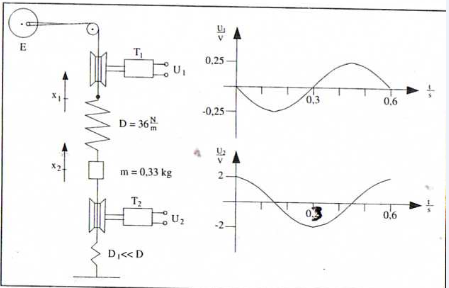

Ich habe eine Kopie des Versuchs mit hochgeladen.
Die Aufgaben lauten:

Das Federpendel wird durch einen Exzenter zu erzwungenen sinusförmigen Schwingungen angeregt.
Die beiden Messwertumformer T1 und T2, die über Schnurscheiben angetrieben werden, formen die Werte der ANregungsgeschwindigkeit v1 und der Pendelmassengeschwindigkeit v2 in die proportinalen Spannungen U1 und U2 um. Für beide Meßwertumformer gilt:

U=5Vs/m *v für den Zusammenhang zwischen U und v.

Die notwendige Dämpfung erfolgt durch Reibung an den Meßwertumformern. Die Feder mit der FEderkonstanten D1 fixiert lediglich die Antriebsschnur des Meßwertumformers T2 und hat keinen Einfluss auf die erzwungene Schwingung.

Nun soll ich :

1.die Frequenz der Anregung ermitteln und untersuchen ob Resonanz vorliegt.

2.Formeln zur Berechnung der Geschwindigkeit v1(t) und v2(t) zu einem beliebigen Zeitpunkt t. Welche Phasendifferenz liegt vor?

3.Bestimmen sie die Amplituden x1 und x2 der Auslenkung x1(t) und x2(t).

So.... grübelnd

erstens meine ich gelöst zu haben.
1. Man kann ja die Frequenz aus dem Diagramm ablesen. f=1/0.6 =1.67 Und weil die Frequenz bei beiden gleich ist liegt Resonanz vor? Ist das korrekt?

Allerdings habe ich überhaupt keine Idee wie ich die Aufgaben 2 oder 3 lösen soll. Ich wär für jede Hilfe dankbar Big Laugh

.

Liebe Grüße Dominique
