Greifkraftbereichnung eines einfachen Greifers

mechanics23 · Anmeldungsdatum: 30.08.2023 Beiträge: 1

Hallo zusammen!

Ich habe eine Frage zur Greifkraftberechnung eines einfachen mechanischen Greifers. Habe zwei Bilder zur Verdeutlichung in den Anhang gepackt. Bild 1 ist der geöffnete Greifer, Bild 2 der geschlossene Greifer.

Kurz zur Funktionsweise: Der Greifer schließt durch eine Abwärtsbewegung des mittigen Hauptschlittens und öffnet bei einer Aufwärtsbewegung desselben, da die vier Seitenschlitten über bewegliche Arme mit dem Hauptschlitten verbunden sind.
Die Aufgabe ist es, die Greifkraft in Endlage (also bei Bild 2) zu berechnen.
Gegeben: F = 40 N und der Winkel ist 35° (wie eingezeichnet).

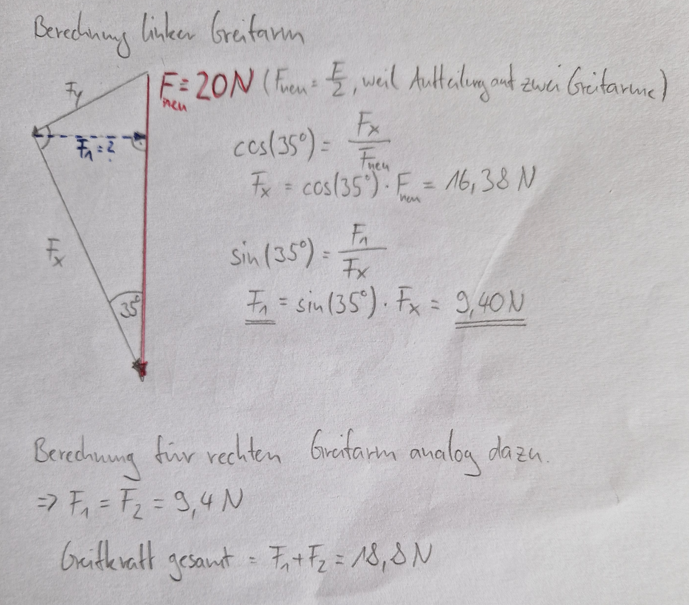

Ich habe meinen Rechenweg (Bild 3) angefügt. Da ich mir jedoch mit der Kräftezerlegung nicht 100% sicher bin, würde ich mich über Meinungen zu der Skizze und auch zum Ergebnis freuen.

Da die vier Seitenschlitten ja beweglich gelagert sind, sollten durch F1 und F2 ja auch keine Drehmomente auftreten, wodurch die Kräfte F1 und F2 ja beliebig an den Greifarmen verschoben werden können. Ist das richtig?

Wichtig: Reibung soll vernachlässigt werden.

Es wäre mega, wenn da kurz jemand drüber gucken könnte!
Vielen Dank schon einmal!

Freundliche Grüße

Mathefix · Anmeldungsdatum: 05.08.2015 Beiträge: 6115 Wohnort: jwd

Ermittle die senkrecht auf F/2 stehende Kraft F1 bzw. F2.

tan(alpha) = ...
