Phil2007



Anmeldungsdatum: 27.06.2023
Beiträge: 3
Wohnort: Grafenberg

Beitrag Phil2007 Verfasst am: 27. Jun 2023 11:23    Titel: Kombinatorik RS-Flip Flop Antworten mit Zitat

Hallo,
bin der Phil und gehe in die Klasse 9. Wir hatten ne Aufgabe und ich weiss nicht was ich falsch gemacht habe.(Nicht nr ich).
Es geht um ein lowaktives RS-Flip Flop.
Um Lösungsansätze würde ich mich freuen.

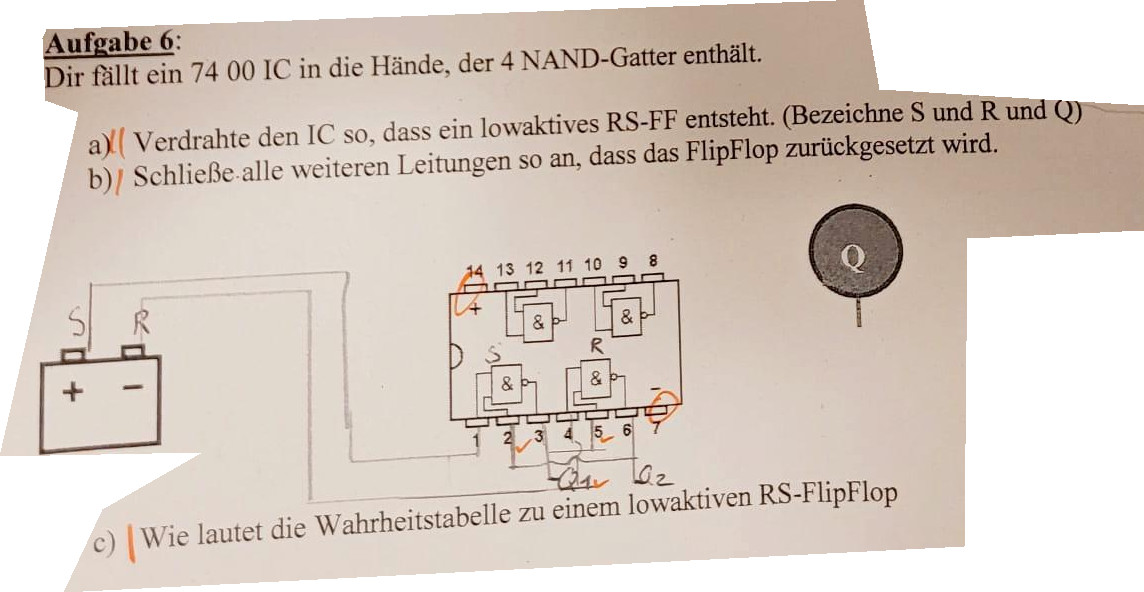

Aufgabe siehe Bild.

Grüße Phil



 Beschreibung:

Download
 Dateiname:  Bild2.jpg
 Dateigröße:  112.26 KB
 Heruntergeladen:  59 mal

Nobby1



Anmeldungsdatum: 19.08.2019
Beiträge: 1550

Beitrag Nobby1 Verfasst am: 27. Jun 2023 12:22    Titel: Antworten mit Zitat

Du hast die Spannungsquelle auf die Eingänge gegeben. Das ist falsch. Wie in der Zeichnung rot angegeben hätte man plus auf 14 und minus auf 7 legen müssen. Die sonstige Verschaltung war ja richtig. Die beiden freien Eingänge (R)eset und (S)et der Nandgatter würde man mit je einem Taster gegen Minus schalten, daher Low aktiv. Jedesmal wenn ein Taster gedrückt wird schaltet das Flipflop von Q nach Q und umgekehrt.
Phil2007



Anmeldungsdatum: 27.06.2023
Beiträge: 3
Wohnort: Grafenberg

Beitrag Phil2007 Verfasst am: 27. Jun 2023 13:46    Titel: Antworten mit Zitat

Hallo, vielen Dank mal. Und wie gedrahte ich das Q?
Nobby1



Anmeldungsdatum: 19.08.2019
Beiträge: 1550

Beitrag Nobby1 Verfasst am: 27. Jun 2023 13:53    Titel: Antworten mit Zitat

Q und Q sind doch die Ausgänge der beiden Nandgatter. Ist doch auch richtig gezeichnet. Da könnte man 2 Lämpchen oder LEDs anschliessen, die dann gegen Plus geschaltet sind.
Phil2007



Anmeldungsdatum: 27.06.2023
Beiträge: 3
Wohnort: Grafenberg

Beitrag Phil2007 Verfasst am: 27. Jun 2023 14:08    Titel: Antworten mit Zitat

OK... gecheckt.

Dann noch ne letzte Frage.
asmile Zeichne ne Schaltung eines von einem Impulsgenerator angesteuerten Binärzählers (aufgebaut aus Toggle-FF) der von 0 bis 9 zählt. Bezeichne die Ausgänge mit A,B,C und D. für die Einer, Zweier, Vierer und Achterstelle.

b.) Was muß an der Schaltung aus a.) verändert werden damit der Zähler von 2 bis 9 zählt.
Wenn du nen Ansatz hättest würde ich mich freuen.

Grüße Phil
Nobby1



Anmeldungsdatum: 19.08.2019
Beiträge: 1550

Beitrag Nobby1 Verfasst am: 27. Jun 2023 14:27    Titel: Antworten mit Zitat

Mal hier lesen

https://www.elektroniktutor.de/digitaltechnik/asynchr.html
