 Elect-Rick Verfasst am: 24. Mai 2023 20:00 Titel: Eisenkreis Flächenverhältnis |
 |
|

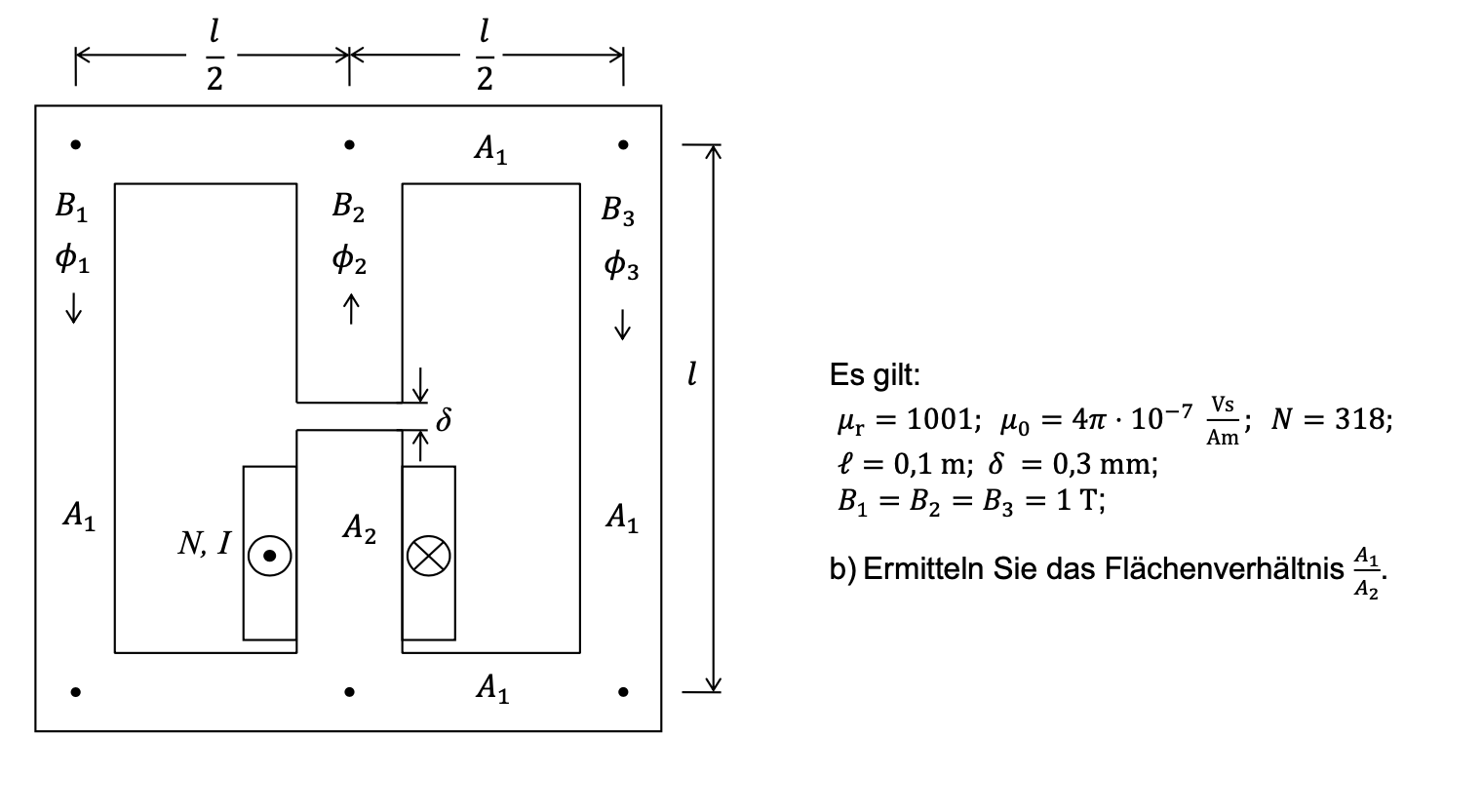

Aufgabenstellung ist im Anhang.
Wie berechnet man das Flächenverhältnis aus den gegebenen Werten? Laut Lösung soll 0,5 rauskommen.
Hätte gedacht, man kann die magnetischen Widerstände R1 und R2 aufstellen, wo ja A1 bzw A2 enthalten sind.
Dann jeweils nach A1 bzw A2 umstellen und man erhält den Ausdruck A1/A2 = (L -delta) / (2 * L) , wo dann irgendwas mit 0,49 rauskommt. Also schon mal nah dran, aber leider falsch, da ich nicht bedacht habe, dass sich beim Aufstellen des Verhältnisses R1 und R2 NICHT rauskürzen, da die beiden ja nicht identisch sind.
Ich hänge also aktuell fest und würde mich über Lösungsvorschläge freuen.
| Beschreibung: |
|
Download |
| Dateiname: |
Aufgabenstellung.png |
| Dateigröße: |
84.57 KB |
| Heruntergeladen: |
74 mal |
|
|
 |
Elect Rick
Gast
|
| Elect Rick Verfasst am: 26. Mai 2023 12:34 Titel: |
|
|
|
Niemand einen Vorschlag? :/
|
|
|
Nils Hoppenstedt
Anmeldungsdatum: 08.01.2020
Beiträge: 2019
|
| Nils Hoppenstedt Verfasst am: 26. Mai 2023 13:54 Titel: |
|
|
Das liegt vielleicht daran, dass aus der Skizze niemand schlau wird. Vielleicht erläuterst du erst mal, was wir hier sehen. Und wofür stehen überhaupt A1 und A2? Scheint irgendeine Fläche zu sein, aber wodurch werden die beschränkt?
Viele Grüße,
Nils
_________________
Ihr da Ohm macht doch Watt ihr Volt! |
|
|
ElectRick
Gast
|
| ElectRick Verfasst am: 26. Mai 2023 18:03 Titel: |
|
|
A1 und A2 sind, wie oben beschrieben, die jeweiligen Flächen des Eisenkreises.
Beschränkt werden die wohl nur zwischen den jeweiligen Punkten. Ich hab wirklich keine Idee mehr, wie man das Flächenverhältnis A1/A2 hieraus bestimmt... meinen Ansatz hab ich ja bereits geschildert...
|
|
|
willyengland
Anmeldungsdatum: 01.05.2016
Beiträge: 678
|
| willyengland Verfasst am: 26. Mai 2023 19:09 Titel: |
|
|
Das ist aber doch irgendwie dreidimensional, oder?
Welche Fläche ist denn da genau gemeint?
Ich kann mir das auch nicht vorstellen.
Poste mal etwas mehr Kontext!
_________________
Gruß Willy |
|
|
ElectRick
Gast
|
| ElectRick Verfasst am: 26. Mai 2023 21:23 Titel: |
|
|
|
Die Fläche, durch die der magnetische Fluss durchfließt und die Flussdichte B ist, ist damit wohl gemeint. Ich komme nicht dahinter, wie man dass Verhältnis bestimmt..
|
|
|
TomS
Moderator
Anmeldungsdatum: 20.03.2009
Beiträge: 18108
|
| TomS Verfasst am: 26. Mai 2023 21:37 Titel: |
|
|
Wir wissen noch nicht mal, was genau die Flächen sein sollen; etwas Farbe wäre nicht verkehrt.
_________________
Niels Bohr brainwashed a whole generation of theorists into thinking that the job (interpreting quantum theory) was done 50 years ago. |
|
|
Aruna
Anmeldungsdatum: 28.07.2021
Beiträge: 795
|
| Aruna Verfasst am: 27. Mai 2023 03:39 Titel: |
|
|
| willyengland hat Folgendes geschrieben: | Das ist aber doch irgendwie dreidimensional, oder?
Welche Fläche ist denn da genau gemeint?
Ich kann mir das auch nicht vorstellen.
|
Im unteren Bereich ist ja eine Spule zu sehen, bei der der Strom in die Zeichnungsebene, bzw. aus dieser heraus fließt.
IMO liegen die Flächen also senkrecht zur Zeichnungsebene, im Bereich der Spule eben die Querschnittsfläche des Eisenkerns.
|
|
|
Myon
Anmeldungsdatum: 04.12.2013
Beiträge: 5888
|
| Myon Verfasst am: 27. Mai 2023 09:02 Titel: |
|
|
Ich denke auch, dass die Querschnittsflächen gemeint sind.
Zum Verhältnis A1/A2: wahrscheinlich zu simpel gedacht, aber folgt nicht einfach aus phi2=phi1+phi3 und B1=B2=B3, dass A1/A2=1/2?
|
|
|
Nils Hoppenstedt
Anmeldungsdatum: 08.01.2020
Beiträge: 2019
|
| Nils Hoppenstedt Verfasst am: 27. Mai 2023 09:30 Titel: |
|
|
| Myon hat Folgendes geschrieben: | Ich denke auch, dass die Querschnittsflächen gemeint sind.
Zum Verhältnis A1/A2: wahrscheinlich zu simpel gedacht, aber folgt nicht einfach aus phi2=phi1+phi3 und B1=B2=B3, dass A1/A2=1/2? |
Ja, ich denke auch, dass es so gemeint ist. Die Aufgabe ist dann aber sehr trivial…
Viele Grüße,
Nils
