Freikörperbild

iffum · Anmeldungsdatum: 05.02.2023 Beiträge: 2

Hallo zusammen,

Ich hoffe ich bin hier in dem richtigen Forum gelandet und hoffe, dass mir eventuell jemand behilflich sein könnte.

Aktuell befinde ich mich in der Vorbreitung zu einer Klausur, leider habe ich noch Probleme beim erstellen von Freikörperbildern.

Konkret geht es darum, wie die Kräfte anzuzeichnen bzw. mit in die Berechnung aufzunehmen sind, wenn Bespielsweise ein Lager über einen Stab in einem bestimmten Winkel mit dem System verbunden ist.

Linke Seite: Wird hier der "Verbindungsstab" vom Lager zum Träger einfach ignoriert und ich berechne die Kräfte, als wäre der Träger direkt mit dem Lager verbunden? Oder spielt der Winkel eine Rolle?

Rechte Seite: Hier ist der Träger über ein Gelenk und einen "Verbindungsstab" mit dem Lager verbunden. Wäre hier das vorgehen dasselbe wie im ersten Beispiel? Oder hat das Gelenk einen Einfluss auf das Freikörperbild?

Viele Grüße

iffum · Anmeldungsdatum: 05.02.2023 Beiträge: 2

Hallo zusammen,

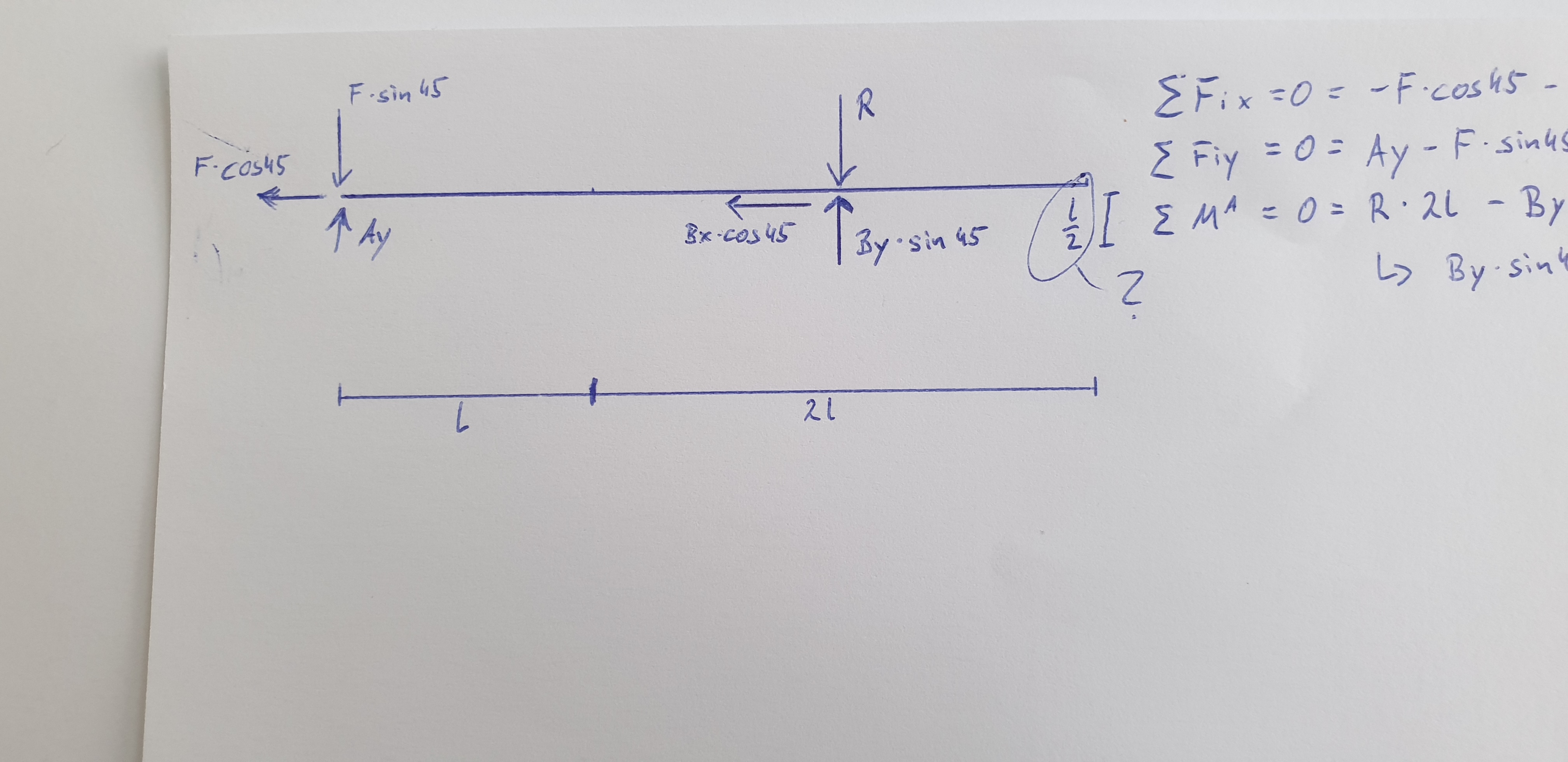

Wäre diese vorgehen zur Aufgabenstellung 1 (Linke Seite) korrekt? Für was benötige ich den Abstand zwischen Lager und Träger?

Viele Grüße

Myon · Anmeldungsdatum: 04.12.2013 Beiträge: 5852

Ich muss vorausschicken, dass ich nicht superbewandert bin auf diesem Gebiet.
Deine Skizze und die Gleichungen sind aber nicht ganz richtig. Dass sich das Festlager rechts nicht auf gleicher Höhe wie das Loslager links befindet, ist relevant, wenn man die Drehmomente bez. des Lagers links oder des Lagers rechts unten betrachtet. Folglich ergeben sich auch andere Lagerkräfte aus der Rechnung.

Zu Deiner Frage im vorletzten Beitrag: der Winkel des "Verbindungsstabs" zwischen dem Träger und dem Festlager (Anordnung links) spielt keine Rolle. Relevant ist einzig, dass der Träger fest mit dem Festlager verbunden ist.
Bei der Anordnung rechts ist hingegen die Richtung des "Verbindungsstabs" relevant, denn er gibt die Richtung der Stabskraft vor, welche auf das Gelenk rechts wirkt.
