Stromrichtige und Spannungsrichtige Messung

Neue Frage »
Antworten »
    Foren-Übersicht -> Elektrik
Autor Nachricht
Phi_l



Anmeldungsdatum: 21.07.2020
Beiträge: 36

Beitrag Phi_l Verfasst am: 15. März 2021 17:28    Titel: Stromrichtige und Spannungsrichtige Messung Antworten mit Zitat

Meine Frage:
Ich soll berechnen welchen Wert der Strommesser unter Spannungsmesser angeben und auch die Leistung der Schaltung bestimmen.

Meine Ideen:

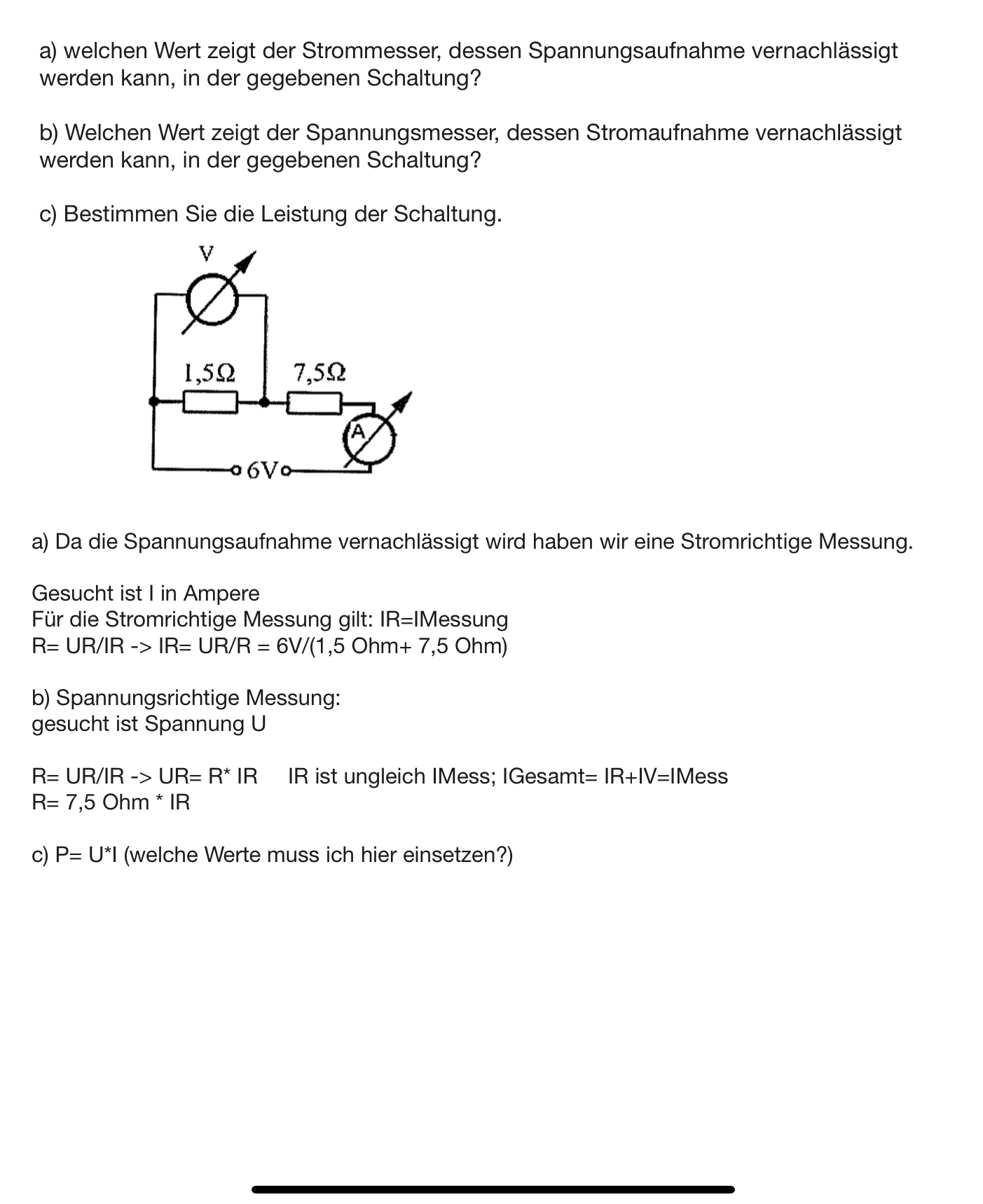

In der hochgeladenen Datei ist die Aufgabenstellung, die Skizze der Schaltung und auch meine Ansätze enthalten.
LG
Phi_l



 Beschreibung:

Download
 Dateiname:  3D46D5BA-B200-474F-9095-9F109CB9EDC4.jpeg
 Dateigröße:  397.91 KB
 Heruntergeladen:  38 mal

masterpie



Anmeldungsdatum: 13.11.2019
Beiträge: 177

Beitrag masterpie Verfasst am: 15. März 2021 17:49    Titel: Antworten mit Zitat

Lösungen a) und b) aus meiner Sicht richtig.

Welche Spannung liegt über der gesamten Schaltung?
Welcher Strom fließt durch die gesamte Schaltung?
Damit hast Du die U- und I-Werte.
Alles klar?

Gruß, Masterpie

_________________
Wir denken zu viel und fühlen zu wenig. (Charlie Chaplin)
Phi_l



Anmeldungsdatum: 21.07.2020
Beiträge: 36

Beitrag Phi_l Verfasst am: 15. März 2021 21:23    Titel: Antworten mit Zitat

Aber was wäre dann IR? [/list]
masterpie



Anmeldungsdatum: 13.11.2019
Beiträge: 177

Beitrag masterpie Verfasst am: 15. März 2021 22:06    Titel: Antworten mit Zitat

Phi_l hat Folgendes geschrieben:
Aber was wäre dann IR? [/list]


Hast Du doch als Lösung bei Aufg. 1 hingeschrieben. Also ausrechnen ...

_________________
Wir denken zu viel und fühlen zu wenig. (Charlie Chaplin)
GvC



Anmeldungsdatum: 07.05.2009
Beiträge: 14704

Beitrag GvC Verfasst am: 16. März 2021 12:39    Titel: Antworten mit Zitat

Der Titel zu diesem Thread ist irreführend. Denn hier ist nicht von strom- oder spannungsrichtiger Messung zu reden, da die Innenwiderstände der Messgeräte vernachlässigbar sind. Demzufolge wird der Strom durch die gesamte Schaltung richtig gemessen. Die Gesamtspannug ist vorgegeben, also gilt



alternativ


oder


EDIT: Tippfehler nach Hinweis von masterpie verbesssert


Zuletzt bearbeitet von GvC am 16. März 2021 14:20, insgesamt einmal bearbeitet
masterpie



Anmeldungsdatum: 13.11.2019
Beiträge: 177

Beitrag masterpie Verfasst am: 16. März 2021 14:05    Titel: Antworten mit Zitat

@Phi_I,

Sorry, ich sehe gerade, dass die Lösung Deiner 2.Aufgabe falsch ist. Aber machen wir zunächst die erste Aufgabe. Hast Du inzwischen den Strom ausgerechnet?

Gruß, Masterpie

_________________
Wir denken zu viel und fühlen zu wenig. (Charlie Chaplin)
masterpie



Anmeldungsdatum: 13.11.2019
Beiträge: 177

Beitrag masterpie Verfasst am: 16. März 2021 14:14    Titel: Antworten mit Zitat

GvC hat Folgendes geschrieben:


Maßeinheitenkontrolle ergibt bei mir A (Ampere) ?

Quadrat bei U weggerutscht?

_________________
Wir denken zu viel und fühlen zu wenig. (Charlie Chaplin)
GvC



Anmeldungsdatum: 07.05.2009
Beiträge: 14704

Beitrag GvC Verfasst am: 16. März 2021 14:22    Titel: Antworten mit Zitat

masterpie hat Folgendes geschrieben:
Quadrat bei U weggerutscht?


Ja natürlich. Ist mittlerweile korrigiert. Danke für den Hinweis.
