 Gerritft Verfasst am: 13. Sep 2019 11:49 Titel: Kollektor und Ermitterspannung |
 |
|
Meine Frage:
Ich weiß nicht wie ich auf R3 und RC komme. Kann mir bitte jemand helfen.
Meine Ideen:
...

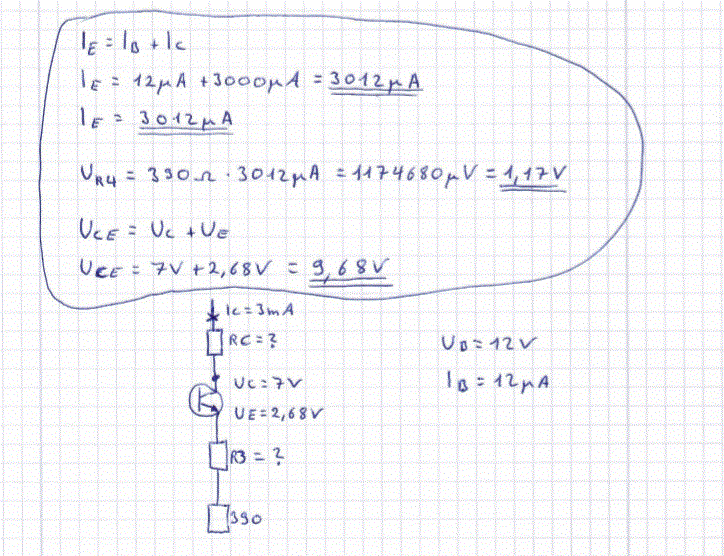

| Beschreibung: |
|
Download |
| Dateiname: |
edc.GIF |
| Dateigröße: |
91.99 KB |
| Heruntergeladen: |
203 mal |
|
|
 |
Steffen Bühler
Moderator
Anmeldungsdatum: 13.01.2012
Beiträge: 7244
|
| Steffen Bühler Verfasst am: 13. Sep 2019 12:43 Titel: |
|
|
Willkommen im Physikerboard!
Die Kollektor-Emitter-Spannung ist die Spannung zwischen Kollektor und Emitter, also die Differenz der Potentiale.
Und auch sonst kannst Du Dir eine "Potentialkette" zeichnen:
12V-RC-7V-2,68V-R3-390Ohm-0V
Durch diesen Strang fließt der Kollektorstrom, also 3mA. (Gut, ab R3 kommt noch der Basisstrom dazu, aber den vernachlässige ich mal.) So kannst Du die einzelnen Spannungsabfälle berechnen und kommst schnell auf die Widerstände.
Viele Grüße
Steffen
|
|
|
Gerritft
Anmeldungsdatum: 13.09.2019
Beiträge: 11
|
| Gerritft Verfasst am: 13. Sep 2019 13:28 Titel: |
|
|
Ich verstehe das nicht. Der ganze Strang muss 12V ergeben. Mir fehlen aber von zwei Widerständen die kompletten Daten, so kann ich keine Gleichung aufstellen. 12V=UR2+UCE+UR3+UR4.
Uc+Ue=Uce=9,68V d.h mir bleiben noch 12V-9,68V=2,32V für R2,R3 und R4.
Die Differenz der beiden Potenziale beträgt doch 12V? 12V-0V=12V.
Zuletzt bearbeitet von Gerritft am 13. Sep 2019 13:45, insgesamt einmal bearbeitet |
|
|
Steffen Bühler
Moderator
Anmeldungsdatum: 13.01.2012
Beiträge: 7244
|
| Steffen Bühler Verfasst am: 13. Sep 2019 13:45 Titel: |
|
|
Ich weiß zwar nicht, von welchem R2 und R4 Du nun plötzlich redest, aber nehmen wir doch mal die 390 Ohm unten im Strang. Wenn da 3mA durchfließen, welche Spannung fällt dann zwangläufig dort ab? Welches Potential liegt also unten an R3? Welche Potentialdifferenz, also Spannung liegt an R3? Und wenn auch durch den 3mA fließen, welchen Widerstand hat er dann?
Und so weiter. Und, wie gesagt,  , nicht was Du rechnest.
|
|
|
Gerritft
Anmeldungsdatum: 13.09.2019
Beiträge: 11
|
| Gerritft Verfasst am: 13. Sep 2019 13:55 Titel: |
|
|
|
390Ohm*3mA=1170mV. Du meintest ab R3 müsste man den Basisstrom mitberechnen, müsste ich dann nicht 3,012mA anstatt 3mA nehmen?
|
|
|
Steffen Bühler
Moderator
Anmeldungsdatum: 13.01.2012
Beiträge: 7244
|
| Steffen Bühler Verfasst am: 13. Sep 2019 14:02 Titel: |
|
|
Strenggenommen ja, wir sind ja hier bei den Physikern und nicht bei den Ingenieuren.  Kannst also gerne auch mit 1175,86mV statt 1170mV rechnen, dann machst Du den 4-Promille-Fehler nicht.
|
|
|
Gerritft
Anmeldungsdatum: 13.09.2019
Beiträge: 11
|
| Gerritft Verfasst am: 13. Sep 2019 14:27 Titel: |
|
|
UR3=2,68V-1,175V=1,5V
URC=12V-4,32-1,5V-1,17V=5,01V
|
|
|
Steffen Bühler
Moderator
Anmeldungsdatum: 13.01.2012
Beiträge: 7244
|
| Steffen Bühler Verfasst am: 13. Sep 2019 14:30 Titel: |
|
|
|
Beides korrekt, bei RC wärst Du schneller gewesen, wenn Du das eingezeichnete Potential 7V unten genommen hättest.
|
|
|
Gerritft
Anmeldungsdatum: 13.09.2019
Beiträge: 11
|
| Gerritft Verfasst am: 13. Sep 2019 15:49 Titel: |
|
|
|
Danke!
|
|
|
|
