Naike



Anmeldungsdatum: 14.08.2018
Beiträge: 111
Beitrag Naike Verfasst am: 20. Aug 2018 09:00    Titel: Überlagerungsprinzip Antworten mit Zitat
Hallo,

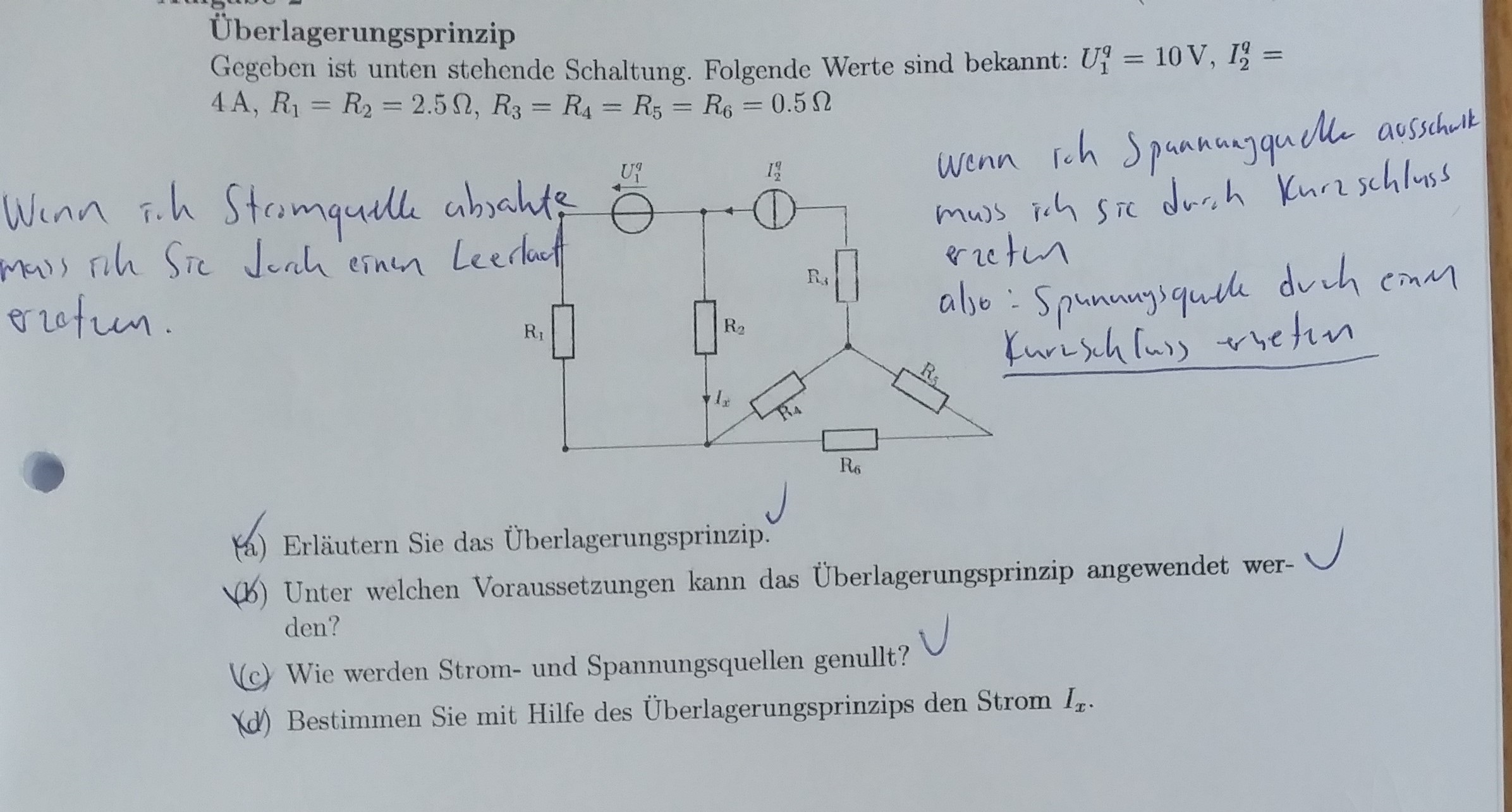

ich habe hier eine Aufgabe die ich mit Hilfe des Überlagerungsprinzip den Strom Ix bei d berechnen soll...
Ich habe die Aufgabe komplett berechnet aber bei d bin ich mir leider nicht ganz sicher...

Könnte mir bitte jemand vielleicht helfen...

Beste Grüße

 Beschreibung:

Download
 Dateiname:  EAufgabe.jpg
 Dateigröße:  589.46 KB
 Heruntergeladen:  379 mal
Naike



Anmeldungsdatum: 14.08.2018
Beiträge: 111
Beitrag Naike Verfasst am: 20. Aug 2018 09:01    Titel: Antworten mit Zitat
hier ist meine Lösung

 Beschreibung:

Download
 Dateiname:  ELösung.jpg
 Dateigröße:  907.51 KB
 Heruntergeladen:  232 mal
GvC



Anmeldungsdatum: 07.05.2009
Beiträge: 14861
Beitrag GvC Verfasst am: 20. Aug 2018 12:45    Titel: Antworten mit Zitat
Naike hat Folgendes geschrieben:
hier ist meine Lösung


Nein, so geht das nicht. Du bildest die Summe von Ix1 und Ix2, aus Deiner Rechnung geht jedoch an keiner Stelle hervor, welches diese beiden Ströme sind und wie Du sie berechnest. Außerdem ist das Ergebnis falsch. Du verwendest irgendwie die Widerstände R3 bis R6, obwohl sie für die Bestimmung von Ix völlig irrelevant sind.

Ix1 infolge Uq1 (Stromquelle durch Leerlauf ersetzt) per ohmschem Gesetz:



Ix2 infolge Iq2 (Spannungsquelle durch Kurzschluss ersetzt) per Stromteilerregel:



Überlagerung:



Außerdem hast Du Augabenteil b) noch nicht beantwortet.
Naike



Anmeldungsdatum: 14.08.2018
Beiträge: 111
Beitrag Naike Verfasst am: 20. Aug 2018 16:18    Titel: Antworten mit Zitat
Hallo GvC,
ich habe b und d korrigiert....

 Beschreibung:

Download
 Dateiname:  ELösung.jpg
 Dateigröße:  1.17 MB
 Heruntergeladen:  186 mal
GvC



Anmeldungsdatum: 07.05.2009
Beiträge: 14861
Beitrag GvC Verfasst am: 20. Aug 2018 16:32    Titel: Antworten mit Zitat
Zu b)
Die Quellen müssen nicht ideal, ihre Innenwiderstände aber bekannt sein.
Naike



Anmeldungsdatum: 14.08.2018
Beiträge: 111
Beitrag Naike Verfasst am: 20. Aug 2018 16:42    Titel: Antworten mit Zitat
Danke sehr GvC.... sehr nett...
