Kräftewirkung auf ein Stahlrohr

Marcodownunder · Anmeldungsdatum: 27.08.2016 Beiträge: 2 Wohnort: Sydney

Erstmal herzlichen Dank für die Aufnahme und Grüße aus Australien!
Ich stehe hier vor einer kleinen Frage und mein letzter Physikunterricht ist auch schon eine Weile her. Im konkreten geht es darum die benötigte Wandstärke von einem Stahl oder Aluminiumrohr zu berechnen welches ein Gewicht von 80 Kilo 400mm vom Auflagepunkt entfernt halten soll und dabei einen Durchmesser von 20mm nicht überschreiten soll.

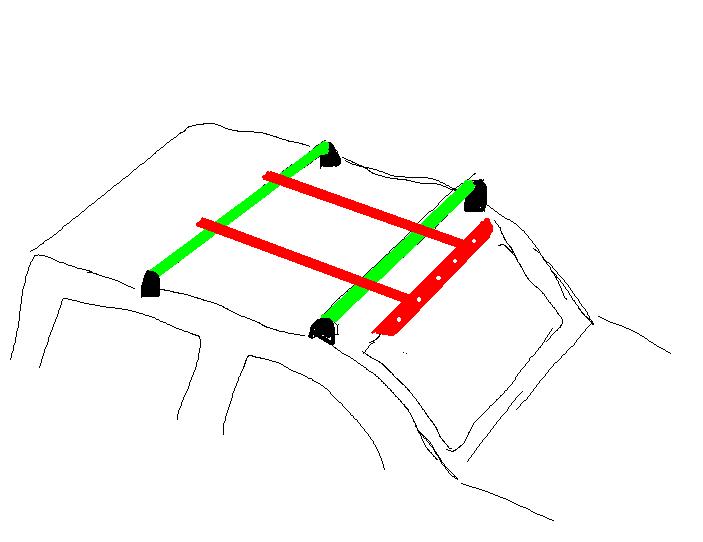

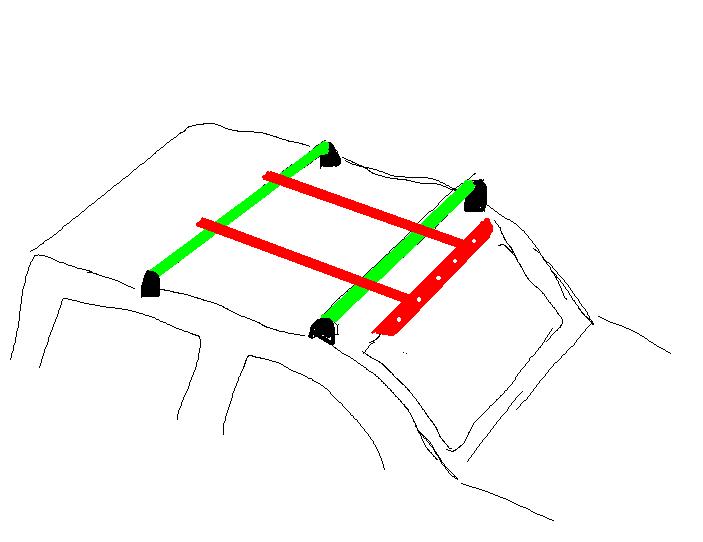

Warum? Es geht darum Flutlichter auf meinem Autodach zu montieren. Auf dem Dach des Pickups befinden sich zwei Dachträger welche quer über das Autodach verlaufen. Nun möchte ich 2 Stahlrohre auf diesen Trägern verschrauben welche längs nach vorne Richtung Windschutzscheibe verlaufen, dort eine Metallplatte halten auf der die Flutlichter sitzen. Die Flutlichter haben ein Gewicht von 20Kilo jedoch rechne ich mit 80 statischen kilo aufgrund der wirkenden Kräfte bei Offroadfahrten.
Im Endeffekt habe ich also ein Gewicht von 80 Kilogramm welches von 2 400mm (Abstand zwischen Auflagepunkt und Gewicht) langen Stahlrohren mit einem Durchmesser von 20mm gehalten werden soll.
Hoffe ihr könnt mir damit helfen! Wünsche allen hier noch ein schönes Wochenende Thumbs up!

isi1 · Anmeldungsdatum: 03.09.2006 Beiträge: 2902 Wohnort: München

Herzliche Grüße nach Australien, Marco.
Die Belastbarkeit von festem Stahl würde ich mit 50 kp/mm² rechnen.
Erforderliches Widerstandsmoment W = 40 kp*0,4m / 50 kp/mm² = 0,32 cm³
Für Rohre gilt W = pi/(32*D) * (D^4-d^4) --> d = 1,75 cm
Ich würde wegen der Sicherheit ein Stahlrohr mit 5 mm Wandstärke wählen oder eben einen größeren Durchmesser.

Kommst Du damit zurecht, Marco?

Marcodownunder · Anmeldungsdatum: 27.08.2016 Beiträge: 2 Wohnort: Sydney

genau nach was ich gesucht habe, vielen dank!!! Thumbs up!
