Fachwerkstatik

Golas · Anmeldungsdatum: 18.02.2016 Beiträge: 28

Hallo Leute ich habe zu b) die lösung und würde gerne wissen, ob ich es richtig gemacht.
Ich habe erstmal den Winkel ausgerechnet vom Dreieck.
tan(alpha)= 1,5/6
Alpha= 14°

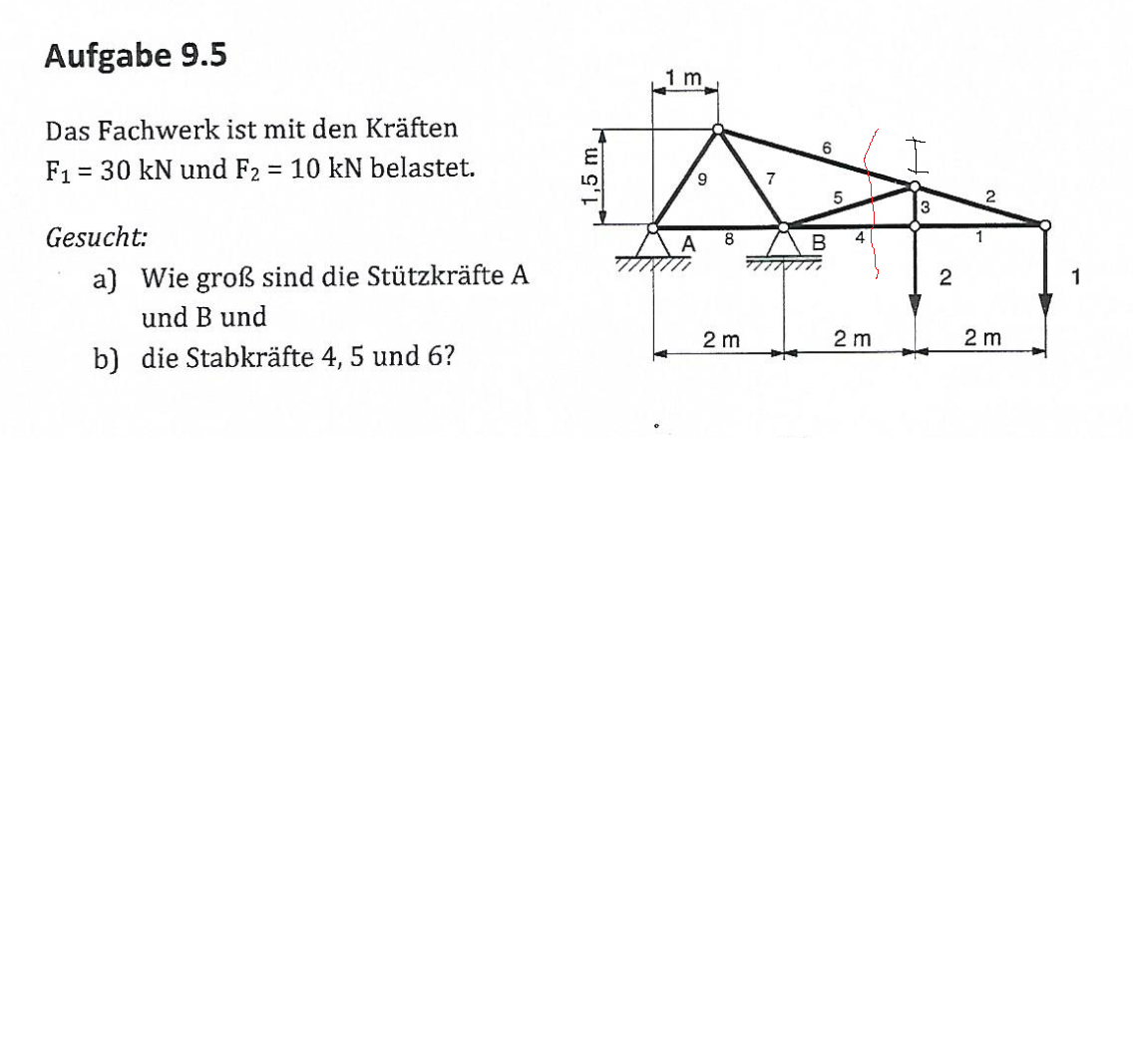

Dann habe ich ein Ritterschnitt gemacht und habe die Stäbe 6 5 und 4 geschnitten habe das rechte System betrachtet.Und habe um römisch 1 ein Drehmomentgleichung aufgestellt
Gegen Uhrzeigersinn positiv= -2m*30kN
Den hebelarm für Stab 4 habe ich mit tan(alpha)= Länge von Stab 3 / 2m umgeformt auf Stab 3 = 0,5m
-2m*30kN-0,5m*Fs4=0 umgeformt auf Fs4=-120kN
Habe ich das richtig gemacht würde mich auf eure Antwort freuen danke im vorraus

Duncan · Gast

Golas · Anmeldungsdatum: 18.02.2016 Beiträge: 28

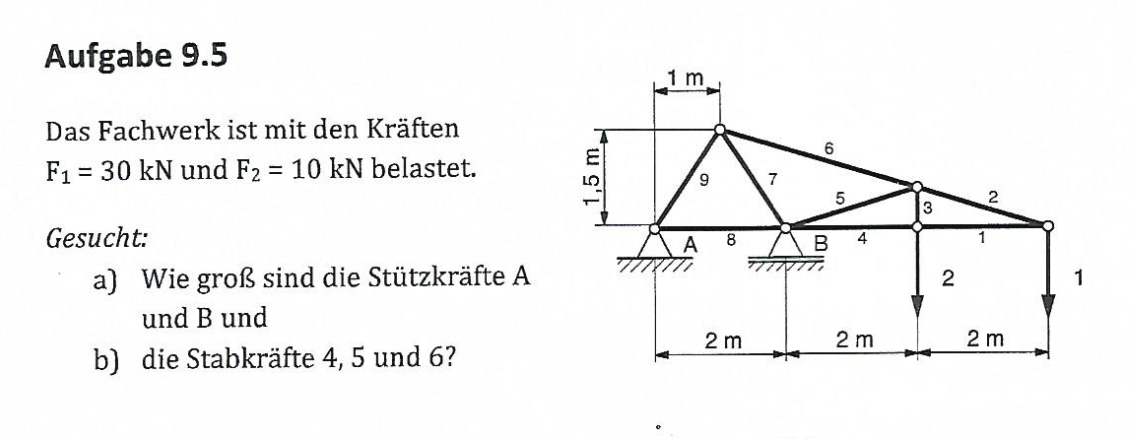

von dem hier

Duncan · Gast

Da sind ja viele Dreiecke zu sehen ???

Golas · Anmeldungsdatum: 18.02.2016 Beiträge: 28

eigentlich müsste man es erkennen welches dreieck ich meine ich habe dafür auch die Werte geschrieben welcher winkel berechnet wird.
das ganz große Dreieck also nicht innen drinn außen

Golas · Anmeldungsdatum: 18.02.2016 Beiträge: 28

ok moment ich glaub ich weis wo ich ein fehler gemacht habe ich rechne es nochmal von neu

Duncan · Gast

Schön, dass du jetzt weist, wo der Fehler liegt.
Ich weis aber noch immer nicht, wo das ganz große Dreieck also nicht innen drinn außen liegt.
