 Golas Verfasst am: 18. Feb 2016 17:33 Titel: Fachwerkstatik |
 |
|

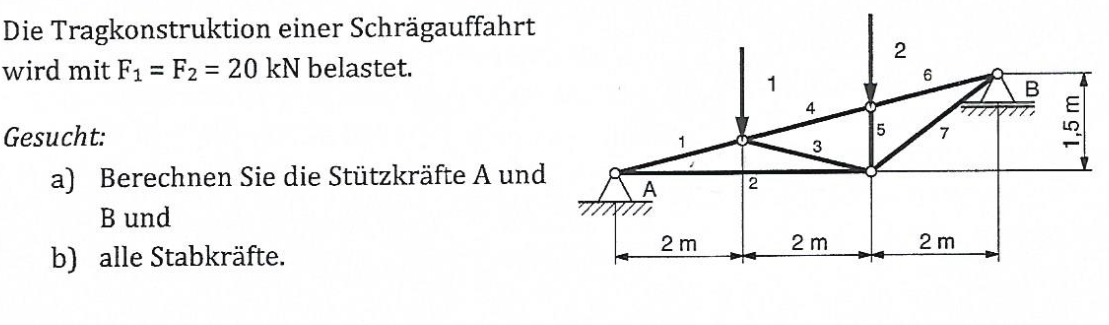

hallo Leute ich komme bei der Aufgabe b nicht weiter. Ich weiss nicht wie ich vorgehen muss mit bzw. mit welchem Verfahren.
Wäre echt nett wenn ihr mir weiterhelfen könnt
| Beschreibung: |
|
Download |
| Dateiname: |
Noble.PNG |
| Dateigröße: |
189.24 KB |
| Heruntergeladen: |
215 mal |
|
|
 |
Mathefix
Anmeldungsdatum: 05.08.2015
Beiträge: 5868
Wohnort: jwd
|
| Mathefix Verfasst am: 19. Feb 2016 10:25 Titel: |
|
|
Wenn Du a) gelöst hast, kennst Du alle angreifenden Kräfte.
Mit dem Ritter´schen Schnittverfahren kannst Du die Stabkräfte ermitteln. Da die Maße der Fachwerkskonstruktion gegeben sind, kannst Du die Winkel bestimmen und die Kräfte dementsprechend zerlegen.
|
|
|
Golas
Anmeldungsdatum: 18.02.2016
Beiträge: 28
|
| Golas Verfasst am: 19. Feb 2016 10:43 Titel: |
|
|
erstmal danke für die Antwort ich habe es versucht mit dem Ritterschnitt verfahren. Ich habe die Stäbe 4 3 und 2 zerlegt und habe das linke system betracht. Jedoch kann ich damit immernoch nichts anfangen.
Ich habe den Momentengleichgewicht aufgestellt. Ich habe es da gemacht wo die Stäbe 4 3 und die Kraft F1 angreifen.
meine Gleichung lautet:
gegen Uhrzeigersinn positiv: -Ay*2+Fs2*?=0
und bei Fs2 ist schon das Problem ich kenne den Abstand nicht
|
|
|
Mathefix
Anmeldungsdatum: 05.08.2015
Beiträge: 5868
Wohnort: jwd
|
| Mathefix Verfasst am: 19. Feb 2016 11:26 Titel: |
|
|
| Golas hat Folgendes geschrieben: | Jedoch kann ich damit immernoch nichts anfangen.
Ich habe den Momentengleichgewicht aufgestellt. Ich habe es da gemacht wo die Stäbe 4 3 und die Kraft F1 angreifen.
meine Gleichung lautet:
gegen Uhrzeigersinn positiv: -Ay*2+Fs2*?=0
und bei Fs2 ist schon das Problem ich kenne den Abstand nicht |
zu a)
Momente um A:
Summe der Kräfte = 0
zu b)
Ritterschnitt
|
|
|
Golas
Anmeldungsdatum: 18.02.2016
Beiträge: 28
|
| Golas Verfasst am: 19. Feb 2016 11:54 Titel: |
|
|
ich habe gesagt ich komme bei Aufgabe b) nicht weiter.
Und ich habe doch gerade eben gesagt das ich den Ritterschnitt gemacht habe, aber damit nicht weiter komme
mir geht es nu um Aufgabe b)
Also nochmal ich habe bei Aufgabe b) den Ritterschnitt gemacht, jedoch fehlen mir einige Angaben bzw. der Hebelarm
wie bekomme ich das raus?
|
|
|
Mathefix
Anmeldungsdatum: 05.08.2015
Beiträge: 5868
Wohnort: jwd
|
| Mathefix Verfasst am: 19. Feb 2016 12:06 Titel: |
|
|
| Golas hat Folgendes geschrieben: | ich habe gesagt ich komme bei Aufgabe b) nicht weiter.
Und ich habe doch gerade eben gesagt das ich den Ritterschnitt gemacht habe, aber damit nicht weiter komme
mir geht es nu um Aufgabe b)
Also nochmal ich habe bei Aufgabe b) den Ritterschnitt gemacht, jedoch fehlen mir einige Angaben bzw. der Hebelarm
wie bekomme ich das raus? |
Es sind doch alle Maße gegeben. Du kannst die Winkel zwischen den Stäben und damit auch die Hebelarme bzw. die Kräfte in x- und y-Richtung berechnen.
Beispiel:
Winkel zwischen Stab 1 und Stab 2 bei Auflagepunkt A:
 = \frac{1,5}{11})
 = 7,84^{o} )
|
|
|
Duncan
Gast
|
| Duncan Verfasst am: 22. Feb 2016 11:20 Titel: |
|
|
| Mathefix hat Folgendes geschrieben: |
Winkel zwischen Stab 1 und Stab 2 bei Auflagepunkt A:
|
Mathefix, du schreibst erneut ziemlichen Unsinn.
|
|
|
Mathefix
Anmeldungsdatum: 05.08.2015
Beiträge: 5868
Wohnort: jwd
|
| Mathefix Verfasst am: 22. Feb 2016 12:40 Titel: |
|
|
| Duncan hat Folgendes geschrieben: | | Mathefix hat Folgendes geschrieben: |
Winkel zwischen Stab 1 und Stab 2 bei Auflagepunkt A:
|
Mathefix, du schreibst erneut ziemlichen Unsinn. |
Mathefix, du schreibst erneut ziemlichen Unsinn.[/quote]
Sorry, hatte in Eile versehenlich die Stabnummmern als Längen genommen.
Obwohl Du perfekt bist, solltest Du Dir generell einen moderateren Ton angewöhnen.
Korrektur:
 = \frac{1,5}{6} )
|
|
|
Duncan
Gast
|
| Duncan Verfasst am: 22. Feb 2016 12:59 Titel: |
|
|
|
Erstaunlich, dass du jetzt zusätzlich zu deinen vielen falschen Antworten jetzt auch noch Verhaltensregeln aufstellst!
|
|
|
Mathefix
Anmeldungsdatum: 05.08.2015
Beiträge: 5868
Wohnort: jwd
|
| Mathefix Verfasst am: 22. Feb 2016 13:53 Titel: |
|
|
| Duncan hat Folgendes geschrieben: | | Erstaunlich, dass du jetzt zusätzlich zu deinen vielen falschen Antworten jetzt auch noch Verhaltensregeln aufstellst! |
Es ist nie zu spät jemandem gute Umgangsformen beizubringen, wenn er sie von Haus aus nicht hat.
|
|
|
roycy
Anmeldungsdatum: 05.05.2021
Beiträge: 961
|
| roycy Verfasst am: 07. Sep 2021 11:48 Titel: Re: Fachwerkstatik |
|
|
| Golas hat Folgendes geschrieben: | hallo Leute ich komme bei der Aufgabe b nicht weiter. Ich weiss nicht wie ich vorgehen muss mit bzw. mit welchem Verfahren.
Wäre echt nett wenn ihr mir weiterhelfen könnt |
Könnte so aussehen:
| Beschreibung: |
|
Download |
| Dateiname: |
Scan_00763.pdf |
| Dateigröße: |
241.82 KB |
| Heruntergeladen: |
103 mal |
|
|
|
gast_free
Anmeldungsdatum: 15.07.2021
Beiträge: 195
|
| gast_free Verfasst am: 07. Sep 2021 13:41 Titel: |
|
|
Stützkräfte.
Kräfte senkrecht.
Lager A, Zweiwertig Momente.
Gleichungen na FA und FB auflösen.
=0)
)
Nun Punkt für Punkt schneiden und die Gleichgewichtsbedingungen festlegen.
Beispiel Punkt A und Stab 1 und Stab 2 (Stab 1,2 schneiden).
Knoten A:
Winkel Knoten A.
)
Gleichgewicht in x in y Richtung.
=0)
=0)
Gleichungen lösen.
Druck.
})
Zug.
)
Knoten 1:
Gleichgewicht in x in y Richtung.
+F_{s3}\cdot cos(\alpha_A)+F_{s4}\cdot cos(\alpha_A)=0)
+F_{s3}\cdot sin(\alpha_A)-F_{s4}\cdot sin(\alpha_A)=F_1)
Gleichungen lösen.
=>F_{s4}=-\frac{F_1}{2})
Knoten 2:
Gleichgewicht in x in y Richtung.
+F_{s6}\cdot cos(\alpha_A)=0)
+F_{s5}+F_{s6}\cdot sin(\alpha_A)-F_{s4}\cdot sin(\alpha_A)=F_2)
Gleichungen lösen.
=F_2+F_{s4}\cdot sin(\alpha_A))
und do weiter und sofort!
|
|
|
roycy
Anmeldungsdatum: 05.05.2021
Beiträge: 961
|
| roycy Verfasst am: 07. Sep 2021 15:13 Titel: Fachwerkstqatik |
|
|
| gast_free hat Folgendes geschrieben: |
Nun Punkt für Punkt schneiden und die Gleichgewichtsbedingungen festlegen.
Beispiel Punkt A und Stab 1 und Stab 2 (Stab 1,2 schneiden).
Knoten A:
Winkel Knoten A.
Fs2= FA/tan alpha?
|
|
|
|
roycy
Anmeldungsdatum: 05.05.2021
Beiträge: 961
|
| roycy Verfasst am: 07. Sep 2021 17:15 Titel: Fachwerkstqatik |
|
|
| gast_free hat Folgendes geschrieben: |
und do weiter und sofort! |
Eigentlich ist ein CREMONA- Plan das Einfachste mit den geringsten Fehlerquellen.
|
|
|
roycy
Anmeldungsdatum: 05.05.2021
Beiträge: 961
|
| roycy Verfasst am: 08. Sep 2021 09:11 Titel: Fachwerkstatik |
|
|
| gast_free hat Folgendes geschrieben: |
Stützkräfte.
Kräfte senkrecht.
Lager A, Zweiwertig Momente.
Gleichungen na FA und FB auflösen.
Nun Punkt für Punkt schneiden und die Gleichgewichtsbedingungen festlegen.
Beispiel Punkt A und Stab 1 und Stab 2 (Stab 1,2 schneiden).
Knoten A:
Winkel Knoten A.
Gleichgewicht in x in y Richtung.
Gleichungen lösen.
Druck.
Zug.
Knoten 1:
Gleichgewicht in x in y Richtung.
Gleichungen lösen.
Knoten 2:
Gleichgewicht in x in y Richtung.
Gleichungen lösen.
und do weiter und sofort! |
Ich halte deine Berechnung der Stabkräfte für ziemlich falsch.
|
|
|
|
