Lissajous-Figuren

Neue Frage »
Antworten »
    Foren-Übersicht -> Elektrik
Autor Nachricht
Katthi



Anmeldungsdatum: 23.06.2013
Beiträge: 21

Beitrag Katthi Verfasst am: 23. Jun 2013 19:34    Titel: Lissajous-Figuren Antworten mit Zitat

Meine Frage:
Hallo Leute,

ich sitze grad an einer Auswertung zu einem Elektronik-Versuch. Hierbei haben wir Hoch- und Tiefpässe vermessen und wollen die Grenzfrequenzen mit Hilfe des Amplituden- und des Phasengangs bestimmen.


Meine Ideen:
Für den Phasengang benötige ich ja den Winkel der Phasenverschiebung. Wir haben die Lissajous-Figuren aufgenommen und sollen daraus den Winkel bestimmen. Ich weiß, dass man schaut, wo die Auslenkung der x-Richtung Null ist und wie die Auslenkung dann in y-Richtung ist. Aber was lese ich ab und wie komme ich dann an den Winkel??
Für jede Messung haben wir die Eingangs- und Ausgangsspannung und die Frequenz gemessen.

Ich hoffe, dass ihr mir helfen könnt.

Viele Grüße,
Katthi
Profi



Anmeldungsdatum: 27.05.2013
Beiträge: 37

Beitrag Profi Verfasst am: 24. Jun 2013 00:14    Titel: Antworten mit Zitat

Hi,
deine Beschreibung passt irgendwie nicht zu Lissajous-Figuren.
Also: Eingangssignal zum X-Eingang, Ausgangssignal zum Y-Eingang und die interne Zeitablenkung abschalten.
Bei Grenzfrequenz, 45° Phasenverschiebung, erscheint auf dem Bildschirm ein schräges Oval. Bei 0° ein schräger Strich und bei 90° ein Kreis. Voraussetzung ist, dass die Eingangsspannungsteiler am Oszi den Spannungen angepasst werden, sonst sieht bei 90° der Kreis wie ein waagerechter Strich aus.
Grüße
Katthi



Anmeldungsdatum: 23.06.2013
Beiträge: 21

Beitrag Katthi Verfasst am: 24. Jun 2013 07:58    Titel: Antworten mit Zitat

hmm also das sind alle Sachen, die ich zu dem Versuch sagen kann.

Wir haben Lissajous-Figuren erhalten und deren Bilder gespeichert. Es geht halt darum, dass wir einmal Frequenz gegen die Übergangsfunktion aufgetragen haben um daraus die Grenzfrequenz zu bestimmen und nun sollen wir die Frequenz gegen den Winkel auftragen und ebenfalls die Grenzfrequenz bestimmen. Nun müssen wir dazu ja die Bilder nutzen. Zu jedem Bild haben wir die passende Frequenz und die Spannungen. Aber wie lese ich aus den Bildern den Winkel ab? Also auch Werte zwischen 0° und 90° ?

Viele Grüße und vielen Dank schonmal,

Katthi
Profi



Anmeldungsdatum: 27.05.2013
Beiträge: 37

Beitrag Profi Verfasst am: 24. Jun 2013 10:41    Titel: Antworten mit Zitat

Hi,
Lissajous-Figuren sehen wie im Anhang aus.



Lissajous RC.gif
 Beschreibung:

Download
 Dateiname:  Lissajous RC.gif
 Dateigröße:  10.36 KB
 Heruntergeladen:  1409 mal

Katthi



Anmeldungsdatum: 23.06.2013
Beiträge: 21

Beitrag Katthi Verfasst am: 24. Jun 2013 13:54    Titel: Antworten mit Zitat

Vielen Dank für deine Bemühung, aber wie die Figuren aussehen, ist mir klar, nur nicht wie ich die Winkel dazwischen identifizieren kann :/
Profi



Anmeldungsdatum: 27.05.2013
Beiträge: 37

Beitrag Profi Verfasst am: 24. Jun 2013 15:20    Titel: Antworten mit Zitat

Hi,
einfach schätzen.

Grüße
Profi



Anmeldungsdatum: 27.05.2013
Beiträge: 37

Beitrag Profi Verfasst am: 25. Jun 2013 18:21    Titel: Antworten mit Zitat

HI,

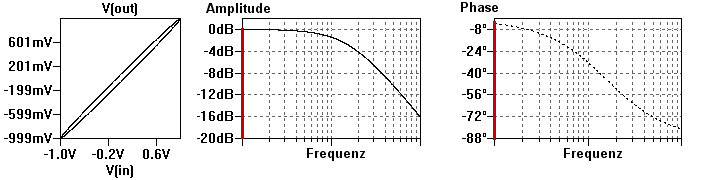

ich hab die mal ein Schätzeisen für Lissajous-Figuren an einem RC-Tiefpass gebastelt.
Grüße

Edit: ups, Grenzfrequenz ging verloren.



 Beschreibung:

Download
 Dateiname:  Lissajous.gif
 Dateigröße:  44.56 KB
 Heruntergeladen:  1360 mal



Zuletzt bearbeitet von Profi am 26. Jun 2013 17:44, insgesamt einmal bearbeitet
Katthi



Anmeldungsdatum: 23.06.2013
Beiträge: 21

Beitrag Katthi Verfasst am: 26. Jun 2013 08:54    Titel: Antworten mit Zitat

wow, vielen Dank smile
