Differenzverstärker

JOberst · Anmeldungsdatum: 18.03.2012 Beiträge: 69

Hallo!

In der Vorlesung dachte ich, ich hätte den Differenzverstärker verstanden. Dort war das Beispiel allerdings eines, wo der zweite Eingang quasi auf Masse liegt, um z.B. Temperaturschwankungen gegenüber der eigentlichen Sensorspannung auszugleichen o.ä.

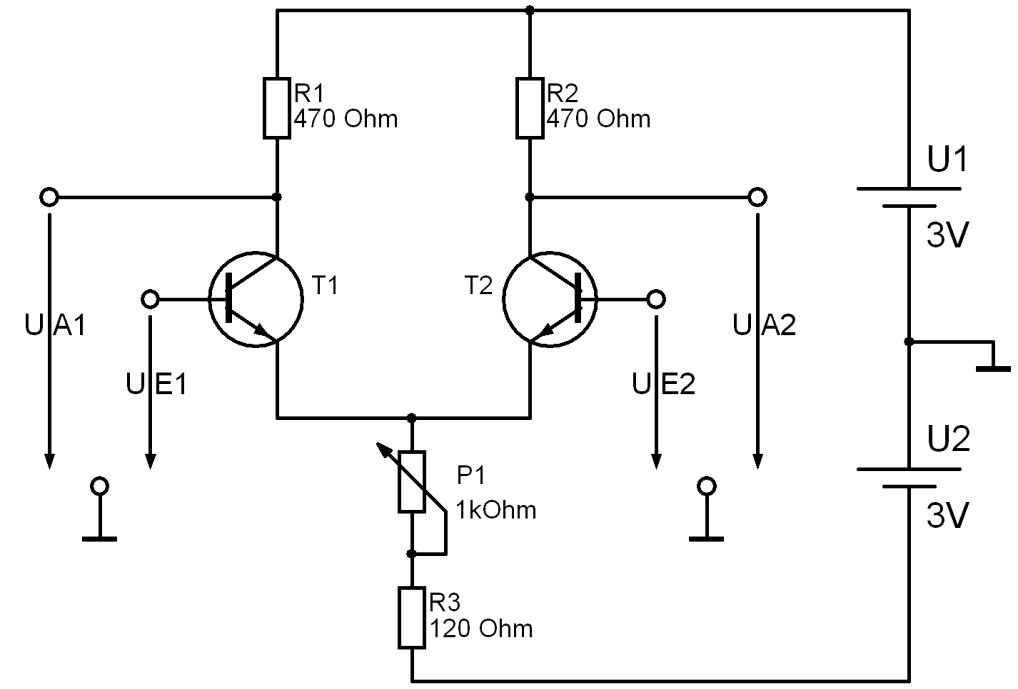

Jetzt geht es aber im Praktikum um eine (meiner Meinung nach) andersartige Schaltung. Hier verstehe ich zunächst einmal nicht, ob es sich auch um eine Emitterschaltung handelt, irritierend sind für mich die beiden Spannungsquellen... Liegen die Emitter über die untere der beiden auf Masse und ist es daher eine Emitterschaltung?
Des weiteren soll die Spannung an R1 und R2 bei gegebenem Kollektorstrom berechnet werden. Reicht hierfür einfach U=R*I ?
Dann ist nach einer Aussage über die UNTERE Grenzfrequenz gefragt (ß und der differentielle Widerstand re sind auch gegeben). Hier stehe ich total auf dem Schlauch und wäre für Hilfe dankbar!
