DTL nand gatter

Neue Frage »
Antworten »
    Foren-Übersicht -> Elektrik
Autor Nachricht
Simonko_
Gast





Beitrag Simonko_ Verfasst am: 24. Apr 2005 13:53    Titel: DTL nand gatter Antworten mit Zitat

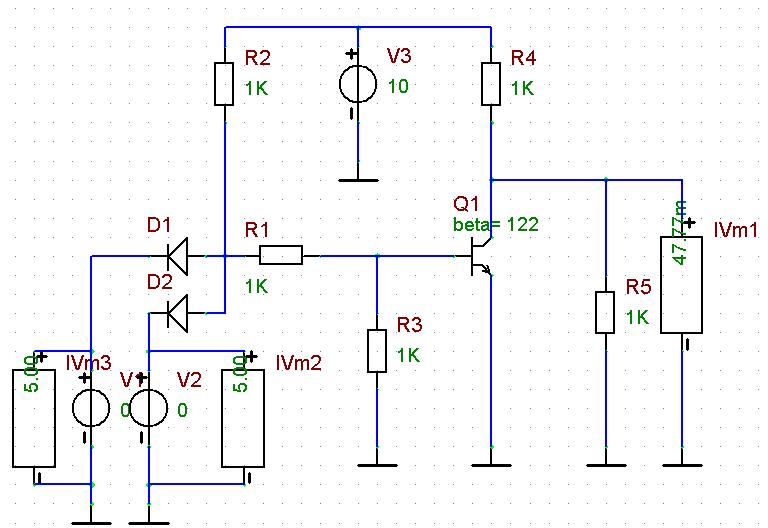

wir sollen ein dtl nand gatter simulieren. bei den 2 spannungsgeneratoren muß irgendwie eine rechteckspannung. müßen die aber asynchron sein? ich hab bei der simulation immer nur 0 am ausgang :-/



nand gatter.JPG
 Beschreibung:

Download
 Dateiname:  nand gatter.JPG
 Dateigröße:  49.1 KB
 Heruntergeladen:  1137 mal

Gast






Beitrag Gast Verfasst am: 24. Apr 2005 15:11    Titel: Antworten mit Zitat

Das Problem liegt darin, dass die Basis deines Transistors nicht tief genug herunterkommt.

Zur Abhilfe gibts viele Möglichkeiten, eine wäre z.B. eine Diode in die Emitterstrecke des Transistors zu setzen mit Kathode zu Masse und Anode zum Emitter des Transistors, probiers mal ...
simonko_
Gast





Beitrag simonko_ Verfasst am: 24. Apr 2005 16:31    Titel: Antworten mit Zitat

da steht beim transistor beta 122 unser prof hat da 200. muss ich das verandern? vielleicht liegt es daran. was sagt die zahl eigentlich aus? ich habs sonst total gleich wie unser prof aufgebaut.
Gast






Beitrag Gast Verfasst am: 24. Apr 2005 16:54    Titel: Antworten mit Zitat

beta ist die Stromverstärkung, daran liegts mit Sicherheit nicht. Im Gegenteil höhere Stromverstärkung würde das Prob eher vergrößern denn abbauen.

Hast du das real aufgebaut, oder ist das in einer Simulationssoft ?
Bei real könnte ja auch was defekt sein, bzw anders aufgebaut als abgebildet. Trenn mal die Verbindung zw R1 und R3, sodass R3 noch mit der Basis und Masse verbunden ist aber nicht mehr mit R1 !!, dann müsstest du DAUERHAFT HIGH am Ausgang haben !!
Simonko_
Gast





Beitrag Simonko_ Verfasst am: 24. Apr 2005 17:52    Titel: Antworten mit Zitat

in echt hatten wir das mit dip switches gemacht. ja wenn ich die kappe dann hab ich immer high. aber welche spannung muss ich da anlegen dass ich alle zustände simulieren kann. also 0 0; 0 1; 1 0; 1 1;
Gast






Beitrag Gast Verfasst am: 24. Apr 2005 18:10    Titel: Antworten mit Zitat

Nein, du musst das wieder verbinden, das war nur ein Test um festzustellen ob Q1 funzt.

Nun bau doch mal die von mir oben beschriebene Diode ein, oder setze sie an die Basis des Transistors (Anode an R1, Kathode an den derweiligen Kreuzpunkt zw. R1 und R3. Die Diode ersetzt dann die bisherige Strecke zw. R1 und Kreuzpunkt R1, R3.



oder das hier ...
Das Problem sollte eigentlich nicht (unbedingt) im Oberen liegen, ...

hast du etwa die Dioden D1 und D2 falsch rum eingebaut, also anders als hier im Plan dargestellt ??
simonko_
Gast





Beitrag simonko_ Verfasst am: 24. Apr 2005 21:56    Titel: Antworten mit Zitat

jetzt gehts. ich hatte nur zu kleine widerstände genommen :=)
Gast






Beitrag Gast Verfasst am: 25. Apr 2005 00:22    Titel: Antworten mit Zitat

simonko_ hat Folgendes geschrieben:
jetzt gehts. ich hatte nur zu kleine widerstände genommen :=)


das vermutete ich schon ganz zu Anfang !
Das Problem liegt darin, dass die Basis deines Transistors nicht tief genug herunterkommt.

deswegen hättest ja auch die Diode einbauen sollen um das schnell und einfach abzuklären, aber du wolltest es scheinbar mühseliger und umständlicher in Erfahrung bringen
simonko_
Gast





Beitrag simonko_ Verfasst am: 25. Apr 2005 00:25    Titel: Antworten mit Zitat

darüber läst sich streiten was einfacher ist smile hauptsache es geht.

MFG
