Stromlaufplan Asynchronmotor

Wanderfalke · Anmeldungsdatum: 22.03.2008 Beiträge: 17

hey,

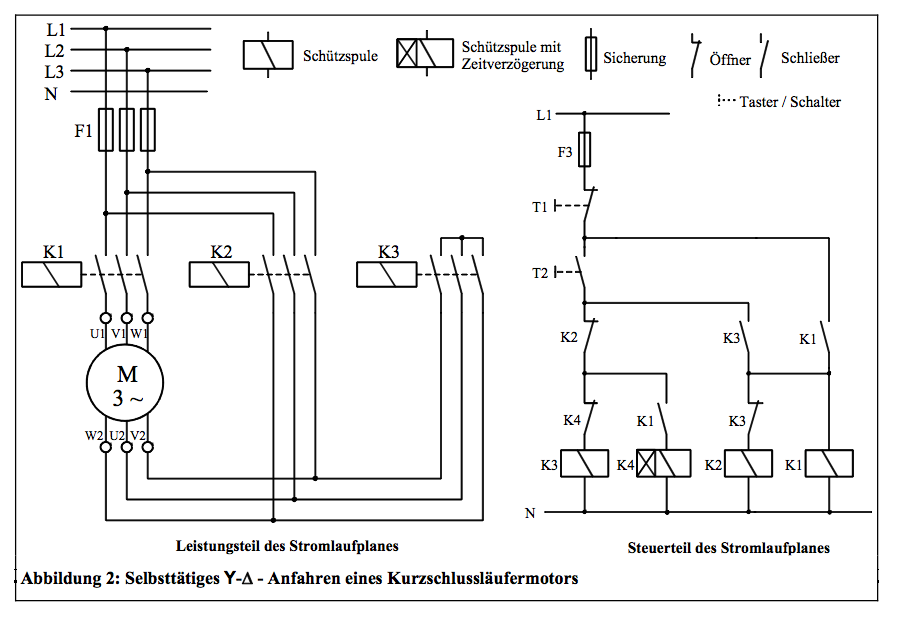

ich habe diesen Stromlaufplan für einen Asynchronmotor.
Ich verstehe dabei die rechte Abbildung nicht. Ich verstehe zwar grundsätzlich, wie das funktionieren soll, allerdings kann ich mir nicht richtig vorstellen, wie z.B. der Schütz K3 die Schalter K3 bedingen soll - ich versteh da nicht wirklich wie man das realisieren kann.

Meine Aufgabe ist es hierbei dem Stromlaufplan so umzuzeichnen, dass ich einen Taster habe, mit dem ich in die Sternschaltung komme und einen Schalter mit dem ich in die Dreiecksschaltung komme.
Also dass quasi die Zeitsteuerung hinfällig wird...

Könnt ihr mir dabei vielleicht Tipps geben?
Ich verstehe eben nicht, wie sich die Elemente genau bedingen und so weiß ich auch nicht, wie ich das genau lösen kann....

Was ich mir vorstellen könnte wäre, dass man halt den Zweig mit K4 ganz rausnimmt - dann den Öffner über K2 zu einem Taster umfunktioniert.
Dann würde der Strom erst durch K3 und K1 fließen - wie gehabt und wenn man dann den Taster betätigt fließt der Strom auch durch K2 und K2 bewirkt ja, dass der Strom zu K3 wieder unterbrochen wird.

Ich hab allerdings keine Ahnung, ob das so geht - ich habe halt überhaupt keine Ahnung wie man solche Probleme löst...

Vielen Dank schonmal für eure Hilfe!
