9 poligen Stecker loeten

Neue Frage »
Antworten »
    Foren-Übersicht -> Elektrik
Autor Nachricht
nekros7



Anmeldungsdatum: 18.08.2006
Beiträge: 154

Beitrag nekros7 Verfasst am: 15. Apr 2009 18:31    Titel: 9 poligen Stecker loeten Antworten mit Zitat

Hallo,
ich muss einen 9 poligen Stecker fuer einen Temperaturcontroller loeten. Ich habe mit der Kommunikation aber noch ein paar probleme. Vor allem verstehe ich nicht so genau wie die Pin Belegung ist. Ich habe dazu die relevante Seite aus dem Handbuch beigefuegt. Eine Si Diode soll ueber einen 9 poligen Stecker an den Temperaturcontroller angeschlossen werden. Also in der Tabelle unten rechts. Mein erster Versuch den stecker zu loeten:
Pin 4 und Pin 1 verbinden und auf den Plus Pol der Diode
Pin 2 und Pin 5 verbinden und auf den Minus Pol der Diode
Aber ich zweifle daran ob das richtig ist, ich weiss auch nicht wie das in der Tabelle genau gemeint ist.
Fuer Ratschlaege und Lsg. waere ich sehr dankbar.

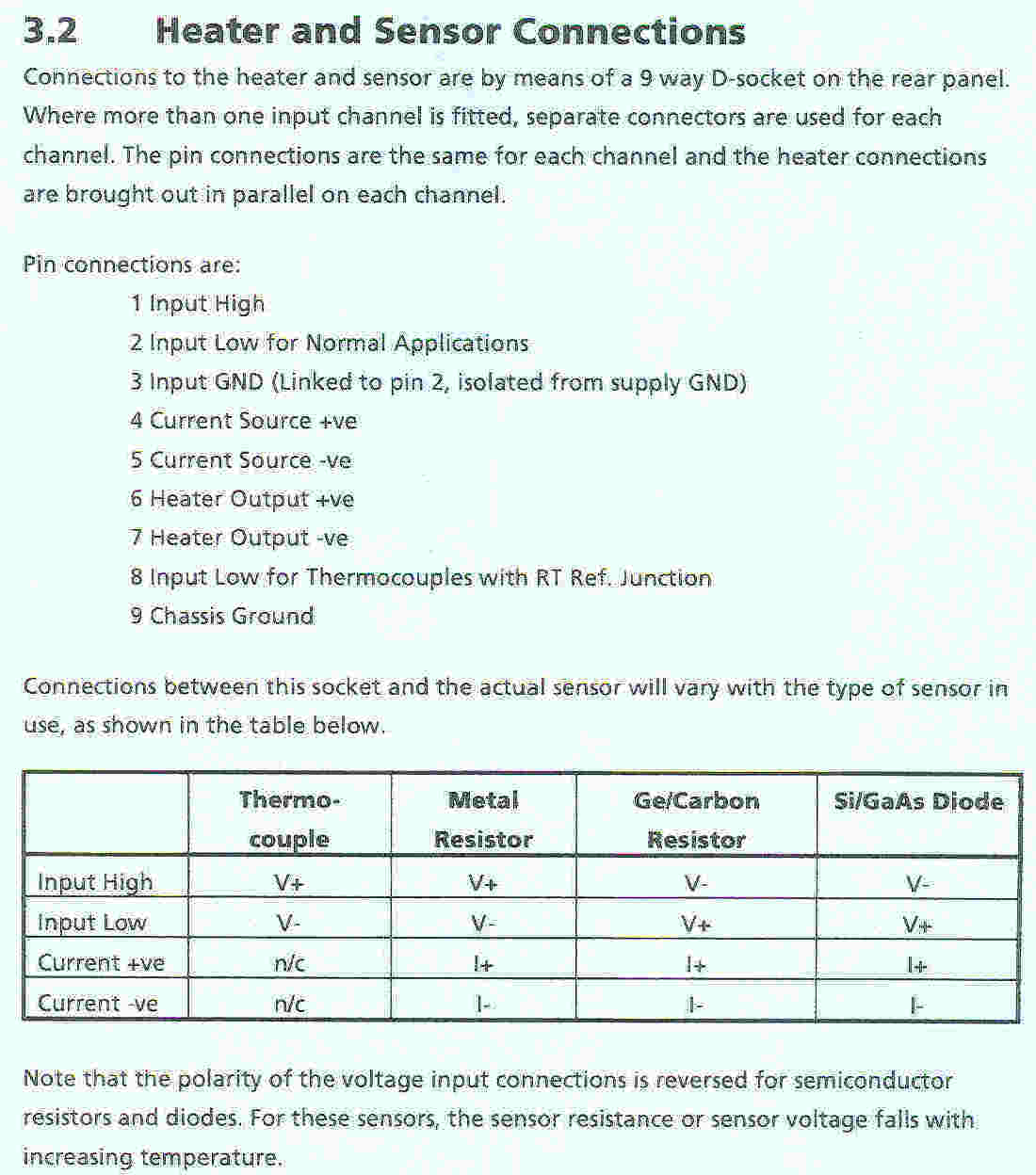

 Beschreibung:
Hier ist die Seite aus dem Manual

Download
 Dateiname:  Scannen4.jpg
 Dateigröße:  77.14 KB
 Heruntergeladen:  660 mal

schnudl
Moderator


Anmeldungsdatum: 15.11.2005
Beiträge: 6979
Wohnort: Wien

Beitrag schnudl Verfasst am: 15. Apr 2009 20:35    Titel: Antworten mit Zitat

Ich kann zwar nur erahnen wie die Schaltung aussieht, aber ich denke dass man entsprechend der Tabelle auf die umgekehrte Polung der Diode achten muss. Darauf wird ja unten auch noch ausdrücklich hingewiesen.
_________________
Wenn du eine weise Antwort verlangst, musst du vernünftig fragen (Goethe)
nekros7



Anmeldungsdatum: 18.08.2006
Beiträge: 154

Beitrag nekros7 Verfasst am: 15. Apr 2009 20:49    Titel: Antworten mit Zitat

Die schaltung ist nicht komplex. Da ist einfach eine Diode, das heisst der Temperaturkontroller nimmt ueber diese die Temperatur auf. Ich glaube er schickt einen konstanten STrom durch und misst dann einfach die Spannung in Abh. der Temp. Ich weiss einfach nicht wie ich bei einer Diode, die ja nur zwei kontakte hat das signal auf den Stecker bekomme.
schnudl
Moderator


Anmeldungsdatum: 15.11.2005
Beiträge: 6979
Wohnort: Wien

Beitrag schnudl Verfasst am: 15. Apr 2009 21:21    Titel: Antworten mit Zitat

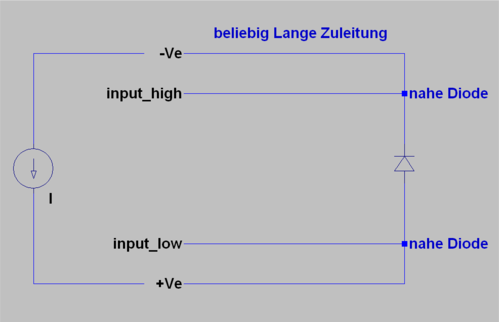

genau so meine ich das:

Natürlich sollst du die Verbindungen nahe der Diode machen und nicht direkt am Stecker. Big Laugh

Überleg dir mal weshalb wohl!



 Beschreibung:
 Dateigröße:  16.95 KB
 Angeschaut:  1592 mal




_________________
Wenn du eine weise Antwort verlangst, musst du vernünftig fragen (Goethe)
nekros7



Anmeldungsdatum: 18.08.2006
Beiträge: 154

Beitrag nekros7 Verfasst am: 15. Apr 2009 21:32    Titel: Antworten mit Zitat

oh...ich habe v+ und low mit einem kabel verkabelt...das wuerde einiges erklaeren...ich versuchs morgen mal und melde mich mal. danke
schnudl
Moderator


Anmeldungsdatum: 15.11.2005
Beiträge: 6979
Wohnort: Wien

Beitrag schnudl Verfasst am: 15. Apr 2009 21:34    Titel: Antworten mit Zitat

vor allem dürfte wichtig sein, +Ve mit input_low und -Ve mit input_high zu verbinden.

Nur falls du das noch nicht erkannt hast!

_________________
Wenn du eine weise Antwort verlangst, musst du vernünftig fragen (Goethe)
nekros7



Anmeldungsdatum: 18.08.2006
Beiträge: 154

Beitrag nekros7 Verfasst am: 16. Apr 2009 09:02    Titel: Antworten mit Zitat

ich muss die Diode in einem Kryostaten einbauen, wo ich nur zwei Kabel habe. Wenn ich low und ve+ bzw. high und ve- am Steckerkopf realisiere, d.h heisst dass ich einfach das Signal der zwei Kabel, die ich habe, einfach auf die andern Pins uebertrage, muesste es doch auch gehen? Die Genauigkeit der Messung geht verloren, aber sonst sollte es funktionieren, oder?
schnudl
Moderator


Anmeldungsdatum: 15.11.2005
Beiträge: 6979
Wohnort: Wien

Beitrag schnudl Verfasst am: 16. Apr 2009 14:08    Titel: Antworten mit Zitat

es funktioniert so natürlich auch, aber wirklich nur eingeschränkt. Du misst ja die Spannungsabfälle entlang der Zuleitungen und vor allem auch der Lötstellen mit. Das kann bei tiefen Temperaturen schon kritisch werden. Ob du da die gewünschte Genauigkeit erreichst ist schon eher fraglich. Bei höheren Temperaturen ist die Steilheit der Diode eher gering, sodass du schon auf mindestens 4 Stellen genau messen musst, um sinnvolle Resultate zu bekommen. Kannst du nicht einfach in den Kryostaten zwei zusätzliche Leitungen einziehen? Das erspart dir viel Ärger! Ich weiss wovon ich rede, denn genau das hab ich ca 8 Jahre gemacht.
_________________
Wenn du eine weise Antwort verlangst, musst du vernünftig fragen (Goethe)
schnudl
Moderator


Anmeldungsdatum: 15.11.2005
Beiträge: 6979
Wohnort: Wien

Beitrag schnudl Verfasst am: 16. Apr 2009 14:20    Titel: Antworten mit Zitat

siehe hier zb.

Bei 77K hast du 1V bei 1mV/K.

_________________
Wenn du eine weise Antwort verlangst, musst du vernünftig fragen (Goethe)
nekros7



Anmeldungsdatum: 18.08.2006
Beiträge: 154

Beitrag nekros7 Verfasst am: 16. Apr 2009 14:29    Titel: Antworten mit Zitat

Also das ganze funktioniert. Ich habe den Stecker genau wie in der Zeichnung angefertigt. Funktioniert einwandfrei Mein Fehler war, dass ich die Input High mit pos. Spannung verbunden hatte. 4 Wire Measurement werde ich dann machen, sobald ich zwei weitere Kabel in den Kryo bekommen habe, ist dann genauer.
Vielern Dank fuer deine Tipps.
