 ipponken Verfasst am: 02. Mai 2019 15:57 Titel: Masse |
 |
|
Meine Frage:

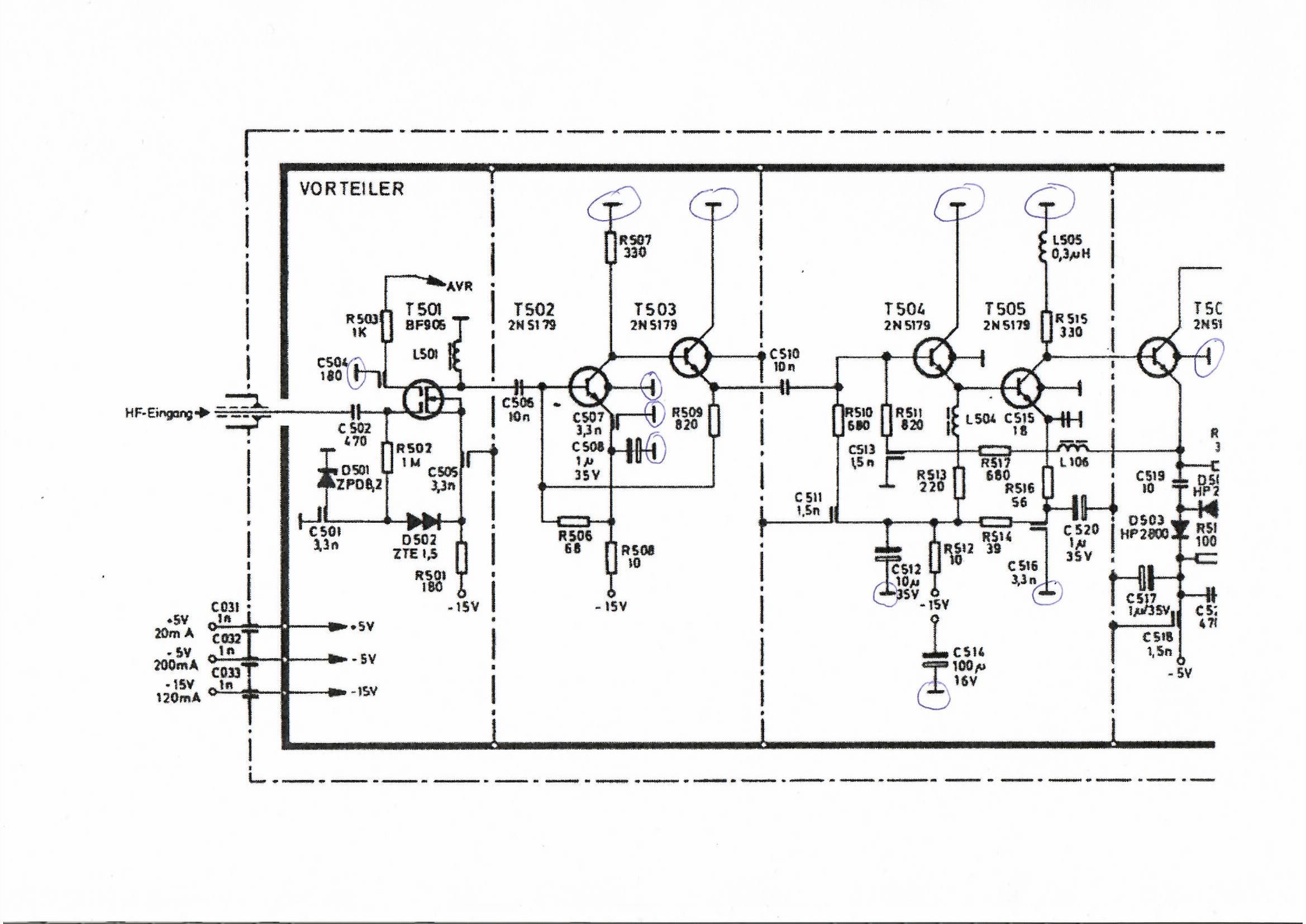

Ist hier eine positive oder eine negative Betriebsspannung? Wie erkenne ich das? Ich sehe nirgends ein Plus und Minuspol und ich dachte eine Masse ist nur ein Bezugspunkt oder eine Art Schutzleiter, aber ich merke das in diesem Bild garnicht. Zu diesem Bild steht:,, Es werden Störsignale über Masseströme vermieden (Was für Störsignale?? Meinen die damit z.B Elektromagnetische Wellen .....??). Diese Störsignale könnten sonst in benachbarte Baugruppen gelangen." Ist masse jetzt ein Bauteil ?? In der Theorie habe ich das einigermaßen verstanden, dass Masse nur ein Bezugspunkt sein soll und es egal es wo ich das hinsetze, aber in diesem Bild soll das für den Bau einer Schaltung wichtig sein. Ich habe paar Massezeichen hier umkreist. Sind die mit der Platine verbunden oder wie soll ich das verstehen? Masse ist doch auch gleich mit Erde zu setzen oder? Und warum muss eine Masseverbindung oftmals einen großen Querschnitt haben? Für mich heißt großer Querschnitt = kleiner Widerstand und viel Strom.
Was meinen die mit " Eine Masseführung soll so konzipiert werde, dass auf ihrem Leitunsweg keine Störspannung durch Chassisströme entstehen?
Meine Ideen:
Ich denke Masse ist in der Praxis wie ein Schutzleiter und in der Theorie einfach ein Bezugspunkt.
| Beschreibung: |
|
Download |
| Dateiname: |
Bildu.jpg |
| Dateigröße: |
321.83 KB |
| Heruntergeladen: |
185 mal |
|
|
 |
Steffen Bühler
Moderator
Anmeldungsdatum: 13.01.2012
Beiträge: 7255
|
| Steffen Bühler Verfasst am: 02. Mai 2019 16:57 Titel: Re: Masse |
|
|
| ipponken hat Folgendes geschrieben: | | Ist hier eine positive oder eine negative Betriebsspannung? |
Hier gibt es drei Betriebsspannungen: +5V, -5V und -15V. Die sind auch jeweils hingeschrieben, zum Beispiel an R508.
| ipponken hat Folgendes geschrieben: | | Was für Störsignale? Meinen die damit z.B Elektromagnetische Wellen? |
Richtig. Gerade als Netzbrummen bekommt man sowas gerne auf den Verstärkereingang, wenn man eine schlechte Masse hat.
| ipponken hat Folgendes geschrieben: | | Ist masse jetzt ein Bauteil ? |
Kaufen kannst Du dieses Bauteil nicht, aber Masse gehört in der Tat zum Aufbau dazu. Man könnte statt der Massebalken natürlich auch jeweils Verbindungen zum Nullpotential des Netzteils ziehen, aber das wird recht unübersichtlich. Technisch legt man diese ganzen Anschlüsse aber auch beim Layout zusammen, damit sie möglichst dasselbe Potential haben. Würde man sie auf z.B. zwei Stellen verteilen und diese dann mit einem Leiter verbinden, der nicht niederohmig genug ist (also zu geringen Querschnitt hat), wird dort eine Spannung abfallen, wenn Strom fließt, dann sind die beiden Potentiale ungleich.
Schau Dir z.B. den Massebalken an, den Du ganz links eingekringelt hast. Wenn dieser Anschluss nicht richtig schön auf Masse liegt, entspricht das einem weiteren kleinen Widerstand, meinetwegen 1 Ohm. Der Lastwiderstand von T502 wird somit größer, die Spannung, die an die Basis von T503 gelangt, somit auch. Der Arbeitspunkt verschiebt sich, es gibt Verzerrungen.
| ipponken hat Folgendes geschrieben: | | Sind die mit der Platine verbunden oder wie soll ich das verstehen? |
Normalerweise ja. Man macht auf einer Platine gerne größere Masseflächen.
| ipponken hat Folgendes geschrieben: | | Masse ist doch auch gleich mit Erde zu setzen oder? |
Nein. Viele Geräte sind gar nicht geerdet, weil sie keinen Schukostecker haben. Und selbst wenn, vermeiden es viele Hardwaredesigner, die Masse mit Erde zu verbinden, denn meist handelt man sich dann Netzbrummen ein.
Viele Grüße
Steffen
|
|
|
ipponken
Anmeldungsdatum: 26.04.2019
Beiträge: 49
|
| ipponken Verfasst am: 02. Mai 2019 18:09 Titel: |
|
|
|
Diese Strichpunkt linien im Bild sollen bedeuten " abgeschirmter Kammeraubau" Was genau heißt das? Ist das eher Theoretisch oder ist das wirklich in der Praxis so. Was ist das für ein Zeug ,das alles abschrimt, wie ist das zu verstehen? Ich habe auf eine Platine nie so ein Bauteil gesehen, das alles abgrenzt wegen störsignale und Störspannungen.
|
|
|
Steffen Bühler
Moderator
Anmeldungsdatum: 13.01.2012
Beiträge: 7255
|
| Steffen Bühler Verfasst am: 02. Mai 2019 18:17 Titel: |
|
|
Das heißt, dass die gesamte Platine in einer "Blechdose" steckt, nur der HF-Eingang und die Versorgungsleitungen (und wohl auch weiter rechts der Ausgang) sind durch kleine Löcher angeschlossen. Bilder sind z.B. auf Wiki zu sehen.
Bei einem normalen Verstärker braucht man sowas eher selten, aber mit Hochfrequenz fängt man sich alles mögliche ein, wenn man nicht abschirmt. Die EM-Wellen gehen sonst ungehindert rein, und jedes Stück Draht dort ist wie eine Antenne, es würde sofort eine Empfangsspannung dort abfallen, die als Störung, zumindest als Rauschen, zu hören wäre.
|
|
|
|
|
